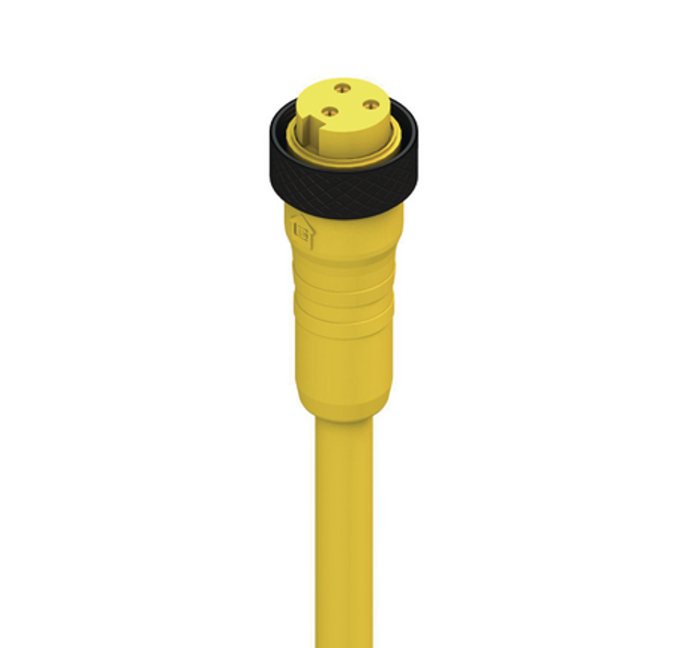

Numéro de produit: RK 30-731

7/8" - Femelle 0° | #Contacts : 3 | 300 V | Câble : jaune (PVC) ; 18 AWG ; EIC | cURus

Cordon d'alimentation simple | 7/8" - Femelle droit | Nombre de contacts : 3 | 300 V / 8 A | Câble : PVC jaune ; 3 x 18 AWG ; IEC | UL 2238 ; cURus

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RK 30-731
5 de 5

Spécifications

Expand All

Vue de face

Pin 1 Pin 2 Pin 3
black brown blue

Famille de produits

Connecteur d'alimentation

Côté 1 Sous-famille de produits

7/8" (2, 3, 4, 5, 6 contacts)

Type de connecteur

cordon, simple extrémité

Côté 1 Type de contact/genre

Contact de prise / femelle

Modèle de connecteur

7/8" | Femelle | 3 pôles | 0°

Nombre de broches

3

Code, côté 1

A

Type de blindage

Non blindé

Type de fixation

Filetage femelle (écrou d’accouplement rond)

Tension nominale

300 V

Tension nominale (UL)

300 V

Courant nominal

8 A

Courant nominal (UL)*

8 A

Résistance de contact

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

-40°C à +90 °C

Degré de protection/Indice IP**

IP65, IP67

Degré de pollution

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

Laiton (CuZn)

Côté 1 Placage de contact

Alliage cuivre-argent-or (Cu/Ag/Au)

Matériau du porteur de contact

Polyuréthane thermoplastique (TPU)

Couleur du porteur de contact

Jaune

Classe d'inflammabilité (porteur de contact)

UL 94 HB

Matériau du corps moulé

Polyuréthane thermoplastique (TPU)

Couleur du corps moulé

Jaune

Classe d'inflammabilité (corps moulé)

UL 94 HB

Matériau de la fixation

Aluminium (Al)

Placage de la fixation

Noir anodisé

Couple de serrage (fixation)

7/8'' : 70 Ncm, serrage à la main

Numéro du câble

731

Taille du conducteur

18 AWG

Nombre de fils

3

Rayon de courbure minimal (inst. fixe)

˃ 5 x D

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Cycles (courbure)

˃ 5 millions

Matériau conducteur

Cu

Matériau de la gaine du câble

Élastomères thermoplastiques (TPE)

Couleur de l'enveloppe du câble

Jaune

Diamètre D du câble

Ø 7,2 mm (0,284")

Matériau d'isolation des fils

Chlorure de polyvinyle (PVC)

Diamètre du fil isolé

Ø 1,83 mm [0,072”]

Température ambiante (installation fixe)

- 25 °C à + 105 °C (PLTC 90 °C)

Température ambiante (installation flexible)

- 10 °C à + 105 °C (PLTC 90 °C)

Type de câble UL

UL : PLTC / AWM 20327 / CSA : AWM I/II A/B

Classe d'inflammabilité (gaine du câble)

UL VW-1 CSA FT-1

Caractéristiques de câble

Flexibilité : excellente | Résistance à l’abrasion : Très bonne | Résistance aux produits chimiques : résiste à l’eau, aux huiles, aux graisses, aux acides, aux alcalins et aux solvants| Ignifuge : Bon | Sans halogène : Non | Durabilité mécanique : bonne (résiste aux chocs, à la déchirure et à la flexion) | Compatibilité environnementale : environnements extérieurs, huileux, humides ou rugueux

Fichier UL

E315587

UL

UL 2238 ; cURus

Conforme au RoHS

Oui

Sans halogène

Non

Résistance aux huiles

Oui

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
500002614 RK 30-731/6F 6 pi
500002607 RK 30-731/12F 1 2 pi
500002798 RK 30-731/15F 15 pi
500002608 RK 30-731/20F 20 pi
500002609 RK 30-731/30F 30 pi
