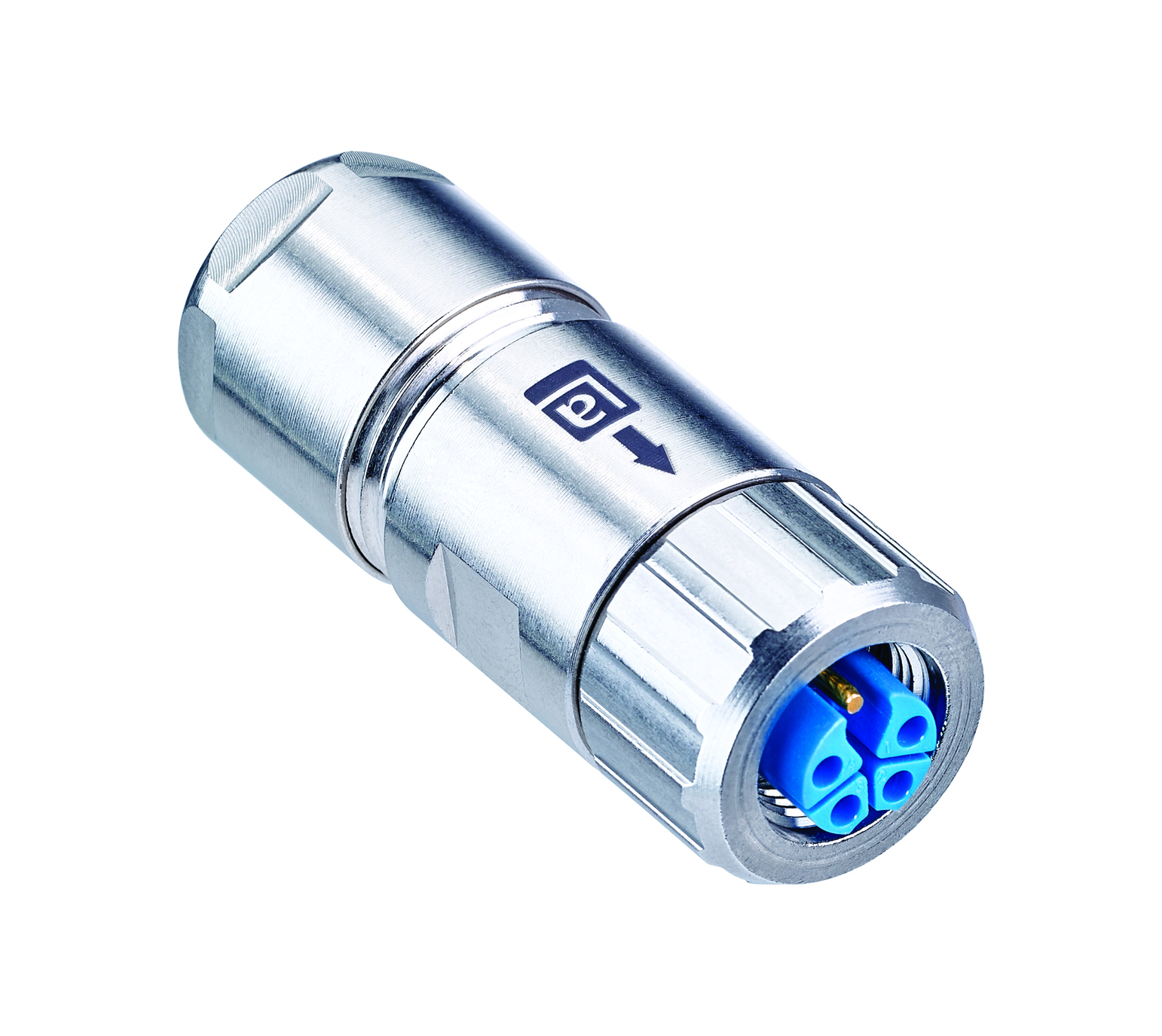

Connecteurs d'alimentation-RKCCS 5K

Connecteur d'alimentation M12 à fixer sur le terrain : femelle, droit, 5 broches (4 + PE), codage K, blindé, boîtier argenté, à sertir, 600 V CA/CC

Spécifications

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M12
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	femelle
Modèle de connecteur	droit
Nombre de broches	5(4+PE)
Code, côté 1	K
Type de blindage	Blindé
Type de fixation	Écrou de couplage
Tension nominale	630 V
Tension nominale d'impulsion	6,0 kV
Tension de fonctionnement	600 V AC/DC
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Type de connexion	Serti
Presse-étoupe	PG 11
Diamètre maximal d'isolation des fils	max. Ø2,9 mm
Décharge de traction	cage de serrage
Câbles appropriés	3 joints fournis (Ø3 - Ø6 mm, Ø5 - Ø9 mm, Ø8 - Ø11 mm)
Température ambiante (fonctionnement)*	-40 °C à + 125 °C, avis de déclassement
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	CEI 61076-2-111
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuNi
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT GF
Couleur du porteur de contact	bleu
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Matériau du boîtier	CuZn
Revêtement du boîtier	Ni
Couleur du boîtier	argenté
Matériau du presse-étoupe	CuZn
Placage du presse-étoupe	Ni
Joint du presse-étoupe	NBR
Matériau de la décharge de traction	PBT GF
Classe d'inflammabilité (décharge de traction)	UL 94 V-2
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau de blindage	CuZn, placage : Ni
Matériau du joint torique	FKM

Couple de serrage (vis de contact)	M 12x1 : (50-60) Ncm, serrage à la main

Conforme au RoHS	oui

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Caractéristiques du produit	Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations.
