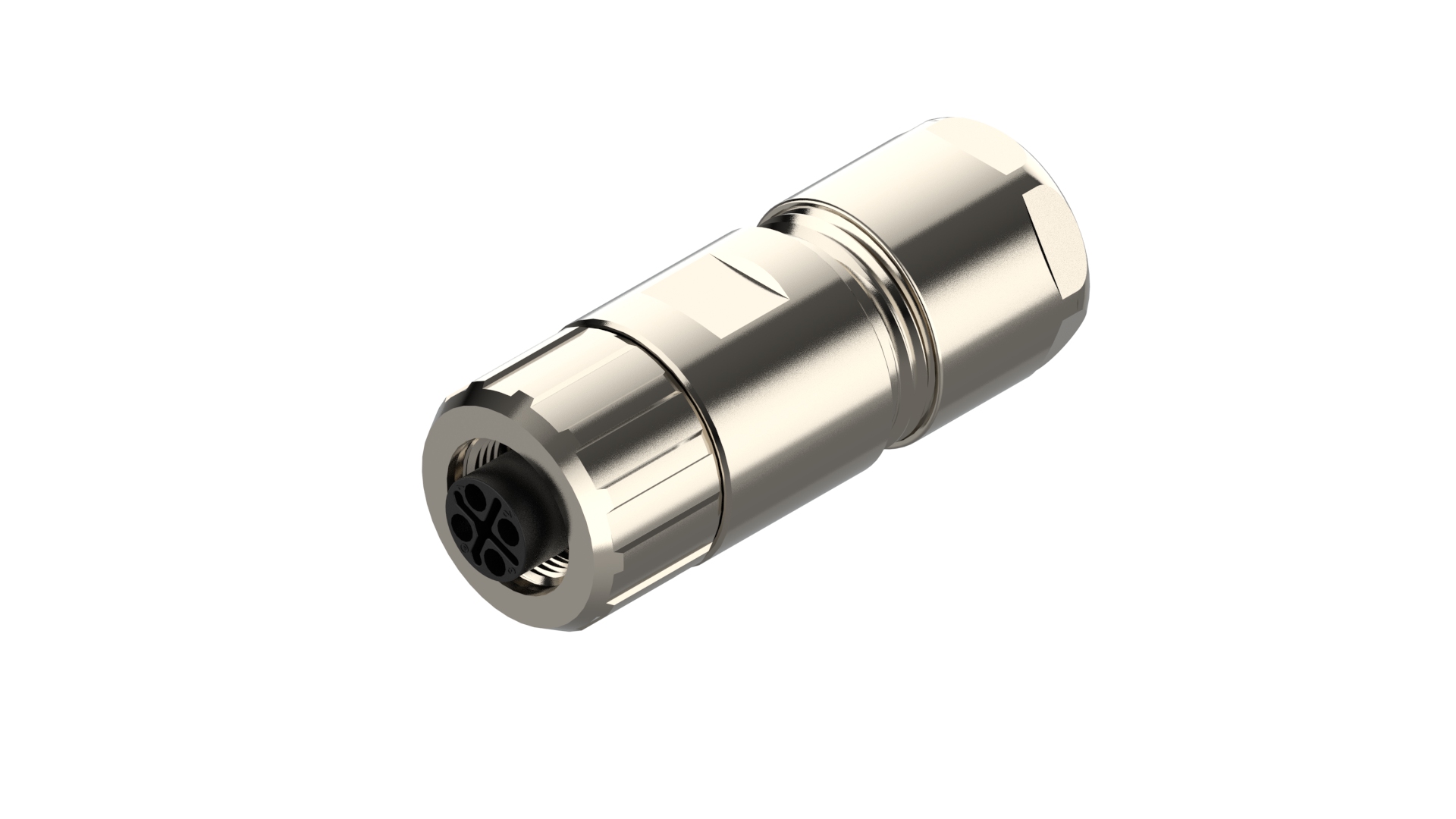

Connecteurs d'alimentation-RKCS 4S/11

Connecteur d'alimentation M12 à fixer sur le terrain : femelle, droit, 4 broches (3 + PE), codé S, blindé, boîtier argenté, à vis, 600 V CA/CC

Spécifications

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M12
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	femelle
Modèle de connecteur	droit
Nombre de broches	4(3+PE)
Code, côté 1	S
Type de blindage	Blindé
Type de fixation	Écrou de couplage
Tension nominale	630 V
Tension nominale d'impulsion	6,0 kV
Tension de fonctionnement	600 V AC/DC
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Type de connexion	Vis
Presse-étoupe	PG 11
Diamètre maximal d'isolation des fils	max. Ø2,9 mm
Décharge de traction	cage de serrage
Câbles appropriés	3 joints fournis (Ø3 - Ø6 mm, Ø5 - Ø9 mm, Ø8 - Ø11 mm)
Température ambiante (fonctionnement)*	-40 °C à + 125 °C, avis de déclassement
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	CEI 61076-2-111
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Matériau du boîtier	CuZn
Revêtement du boîtier	Ni
Couleur du boîtier	argenté
Matériau du presse-étoupe	CuZn
Placage du presse-étoupe	Ni
Joint du presse-étoupe	NBR
Matériau de la décharge de traction	PBT GF
Classe d'inflammabilité (décharge de traction)	UL 94 V-2
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau de blindage	CuZn, placage : Ni
Matériau du joint torique	FKM

Conforme au RoHS	oui

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
