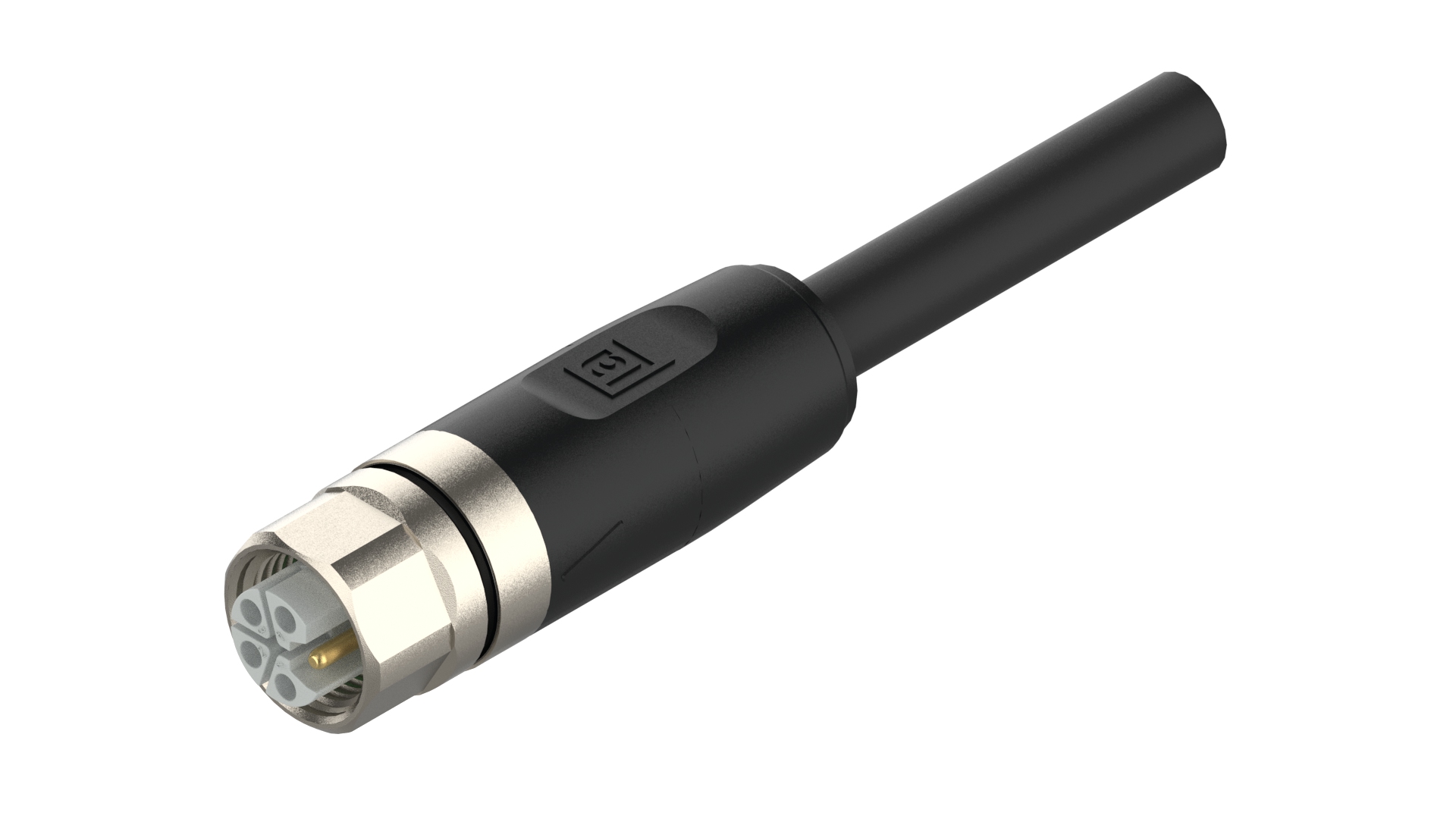

Connecteurs d'alimentation-RKTS 4L-722

Cordon d'alimentation asymétrique M12, applications d'alimentation industrielles, câble PUR noir, blindé, AWM : 20939, femelle, droit, codage L, 4 broches, 4x1,5 mm², tension de service 50 V AC / 60 V DC, courant nominal 16 A, -40 °C 125 °C (température de fonctionnement), adapté aux environnements IP65, IP67, IP69K, IEC 61076-2-111, UL 2237 ; cULus

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M12
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	femelle
Modèle de connecteur	droit
Nombre de broches	4
Code, côté 1	L
Type de blindage	Blindé
Type de fixation	Écrou de couplage
Tension nominale	63 V
Tension nominale (UL)	63 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	≤ 60 V CA/CC
Courant nominal	16 A
Courant nominal (UL)*	16 A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-40 °C ... 125 °C, avis de déclassement
Degré de protection/Indice IP**	IP65, IP67, IP69K
Norme de conception de la face 1	CEI 61076-2-111
Degré de pollution de la face 1	3 selon CEI 60664-1
Distance d'isolement/de fuite	CEI 60664-1 (2020-05)
Catégorie de surtension	III selon CEI 60664-1

Matériaux

Matériau de base de contact	CuNi
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Matériau du corps moulé	TPE
Couleur du corps moulé	noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau de blindage	CuZn, placage : Ni
Matériau du joint torique	FKM

Circuit

Couple de serrage (vis de contact)	M 12x1 : (60-65) Ncm, serrage à la main

Données du câble

Numéro du câble	722
Taille du conducteur	1.50 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 4 x D
Rayon de courbure minimal (inst. flexible)	˃ 7,5 x D
Cycles (courbure)	˃ 10 millions, max. 50 m/s²
Cycles (Torsion)	˃ 5 millions @ ± 30 ° /1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 8.2 ±0,2
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø2.35 mm
Blindage complet (câble)	écran tressé en cuivre étamé
Température ambiante (installation fixe)	-30 °C ... 80 °C
Température ambiante (installation flexible)	-40 °C ... 125 °C
Température ambiante (installation fixe courte durée 100 h)	-40 °C ... 80 °C
Température ambiante (installation avec chaîne d'entraînement)	-20 °C ... 60°C
Type de câble UL	AWM : 20939
Classe d'inflammabilité (gaine du câble)	VDE 0482-332-1-2, DIN EN 60332-1-2 / CEI 60332-1 / UL VW-1, CSA FT1

Autorisations

Fichier UL	E497237
UL	UL 2237 ; cULus
VDE	-

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN VDE 0472 T.815, CEI 60754-1
Résistance aux huiles	HD 22.10 Annexe A, DIN EN 60811-404

Notes

Note de déclassement	* Avis de déclassement
Caractéristiques du produit	Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations.
