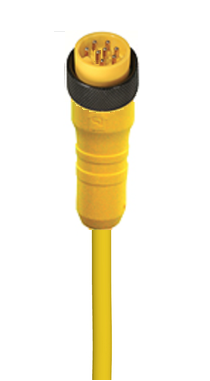

Numéro de produit: RS 801M-898

1" - Mâle 0° | #Contacts : 8 | 600 V | Câble : Jaune (TPE) ; 16 AWG ; US

Cordon d'alimentation à une extrémité | 1" - Mâle droit | #Contacts : 8 | 600 V / 7 A | Câble : TPE jaune ; 8 x 16 AWG ; US

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RS 801M-898
5 de 5

Spécifications

Expand All

Vue de face

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
orange blue white/black black white red green red/black

Famille de produits

Connecteur d'alimentation

Côté 1 Sous-famille de produits

1" (6, 7, 8 contacts)

Type de connecteur

cordon, simple extrémité

Côté 1 Type de contact/genre

Contact d’épingle / mâle

Modèle de connecteur

1" | Homme | 8 pôles | 0°

Nombre de broches

8

Type de blindage

Non blindé

Type de fixation

Filetage femelle (écrou d’accouplement rond)

Tension nominale

600 V

Courant nominal

7 A

Résistance de contact côté 1

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

-40°C à +90 °C

Degré de protection/Indice IP**

IP65, IP67

Degré de pollution de la face 1

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

Laiton (CuZn)

Côté 1 Placage de contact

Alliage cuivre-argent-or (Cu/Ag/Au)

Matériau du porteur de contact

Polyuréthane thermoplastique (TPU)

Couleur du porteur de contact

Jaune

Classe d'inflammabilité (porteur de contact)

UL 94 HB

Matériau du corps moulé

Polyuréthane thermoplastique (TPU)

Couleur du corps moulé

Jaune

Classe d'inflammabilité (corps moulé)

UL 94 HB

Matériau de la fixation

Aluminium (Al)

Placage de la fixation

Noir anodisé

Couple de serrage (fixation)

1'' : 70 Ncm, serrage à la main

Numéro du câble

898

Taille du conducteur

16 AWG

Nombre de fils

8

Rayon de courbure minimal (inst. fixe)

˃ 5 x D

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Cycles (courbure)

˃ 5 millions

Matériau conducteur

Cu

Matériau de la gaine du câble

Élastomères thermoplastiques (TPE)

Couleur de l'enveloppe du câble

Jaune

Diamètre D du câble

Ø 10,92 mm (0,430")

Matériau d'isolation des fils

Chlorure de polyvinyle (PVC)

Diamètre du fil isolé

Ø 2,56 mm (0,101")

Température ambiante (installation fixe)

-30 °C à + 90 °C

Température ambiante (installation flexible)

+ 5 °C à +90 °C

Type de câble UL

UL : NEC Type TC-ER (UL 1277)

Classe d'inflammabilité (gaine du câble)

UL 1685, CSA FT4, IEEC 1202

Caractéristiques de câble

Flexibilité : excellente | Résistance à l’abrasion : Très bonne | Résistance aux produits chimiques : résiste à l’eau, aux huiles, aux graisses, aux acides, aux alcalins et aux solvants| Ignifuge : Bon | Sans halogène : Non | Durabilité mécanique : bonne (résiste aux chocs, à la déchirure et à la flexion) | Compatibilité environnementale : environnements extérieurs, huileux, humides ou rugueux

Conforme au RoHS

Oui

Sans halogène

Non

Résistance aux huiles

Oui

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
500004625 RS 801M-898/0.5M 0.5 m
500004639 RS 801M-898/0,5M-R 0.5 m
500004758 RS 801M-898/1M-R 1 m
500004615 RS 801M-898/2M 2 m
500004638 RS 801M-898/2M-R 2 m
540004286 RS 801M-898/12.5M 12.5 m
500004624 RS 801M-898/3M 3 m
500004661 RS 801M-898/3M-R 3 m
500004626 RS 801M-898/4M 4 m
540001740 RS 801M-898/5M 5 m
500004675 RS 801M-898/5M-R 5 m
540001741 RS 801M-898/6M 6 m
540001743 RS 801M-898/10M 10 m
540004287 RS 801M-898/14M 14 m
540004288 RS 801M-898/15M 15 m
