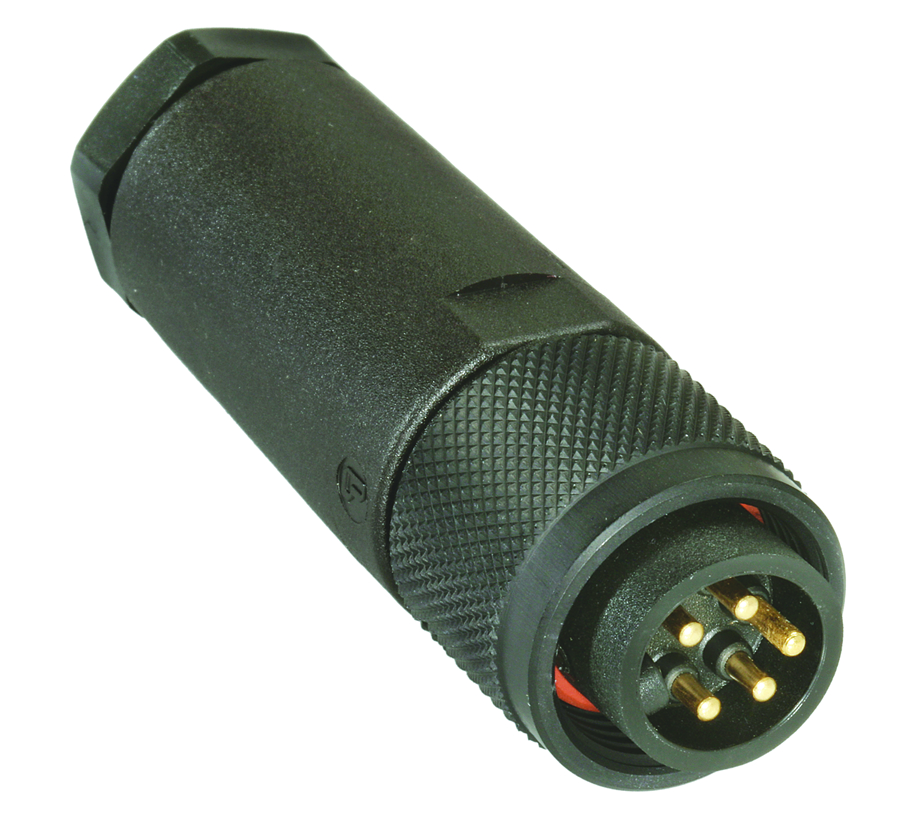

Connecteurs d'alimentation -RSC 501/9

Connecteur mâle droit 7/8" à fixer sur site | Nombre de contacts : 5 (4+PE) | 600 V / 12 A | Boîtier noir, presse-étoupe PG9 noir | cURus

Spécifications

Description de l'élément	RSC 501/9

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	7/8" (2, 3, 4, 5, 6 contacts)
Type de connecteur	Assemblage sur site
Sous-type de connecteur	7/8"
Côté 1 Type de contact/genre	Contacts d’épingle / mâle
Modèle de connecteur	7/8" \| Mâle \| 5 pôles \| 0°
Nombre de broches	5 (4+EP)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Filetage femelle (écrou d’accouplement)
Tension nominale	250 V (norme CEI)
Tension nominale (UL)	600 V
Courant nominal	9 A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Type de connexion	Borne à vis
Presse-étoupe	PG 9
Section transversale	max. 1.0 mm²
Câbles appropriés	Ø 6,0-8,0 mm
Température ambiante (fonctionnement)*	-40 °C à + 90 °C
Degré de protection/Indice IP**	IP65, IP67
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-or (Cu/Au)
Matériau du porteur de contact	Polyuréthane thermoplastique (TPU)
Couleur du porteur de contact	Noir
Matériau du boîtier	Nylon 66 (PA 66)
Couleur du boîtier	Noir
Matériau du presse-étoupe	Nylon 66 (PA 66)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR)
Couleur du presse-étoupe	Noir
Matériau de la fixation	Aluminium (Al)
Placage de la fixation	Noir anodisé
Matériau du joint torique	Caoutchouc nitrile butadiène (NBR)

Conforme au RoHS	Conforme

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter/déconnecter sous charge.
