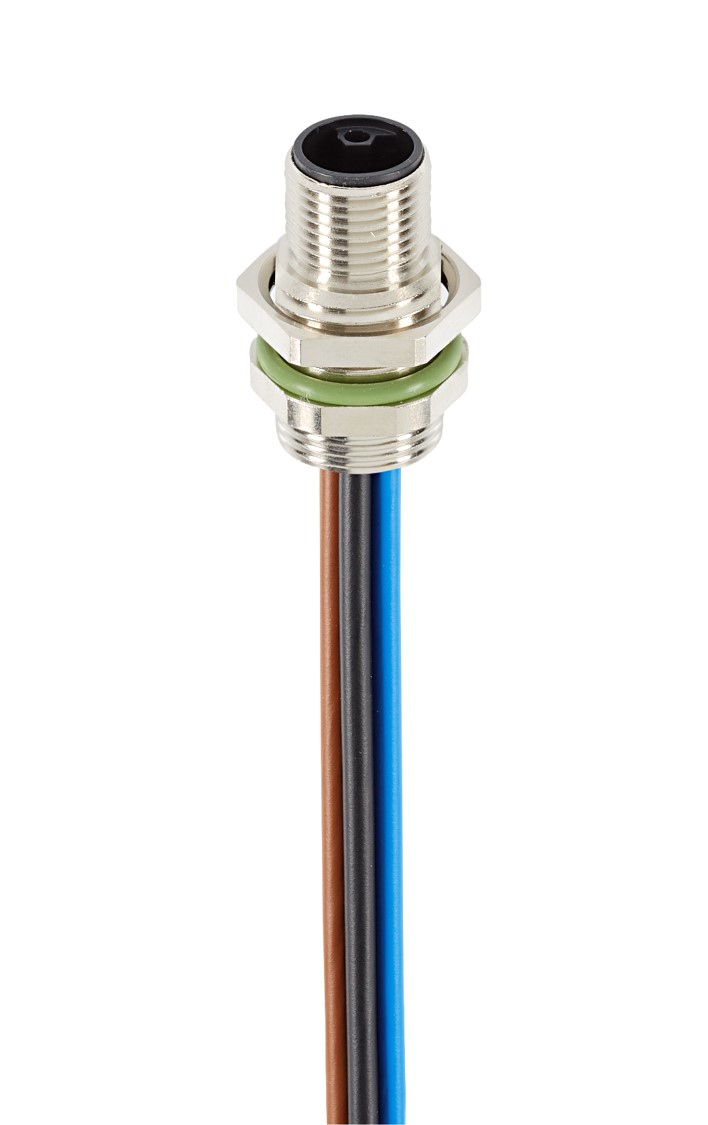

Connecteurs d'alimentation-RSH6S 4L-034

Connecteur d'alimentation M12 : mâle, montage arrière, 5 broches (4 + FE), codage L, blindé, boîtier argenté, 50 V CA / 60 V CC, 16 A

Spécifications

Pin 1	Pin 2	Pin 3	Pin 4	FE
brown	white	blue	black	pink

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M12
Type de connecteur	Réceptacle
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	Montage arrière
Nombre de broches	4(4 sans FE)
Code, côté 1	L
Type de blindage	Blindé
Type de fixation	Vis de couplage
Tension nominale	63 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	24 A
Courant nominal (UL)*	16 A (certifié UL) ; Le produit est conçu pour répondre aux exigences UL 20 A, il n’est PAS encore certifié ; a UL 20 Un processus de certification peut être lancé sur demande spéciale sur la base d’un accord séparé avec nous.
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-40 °C à + 125 °C, avis de déclassement
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	CEI 61076-2-111
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuNi
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT GF
Couleur du porteur de contact	gris
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Matériau du boîtier	CuZn
Revêtement du boîtier	Ni
Couleur du boîtier	argenté
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau de blindage	CuZn, placage : Ni
Matériau du joint torique	FKM

Diamètre du fil isolé	2.5 mm²

Fichier UL	E497237
UL	cULus

Conforme au RoHS	oui

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
