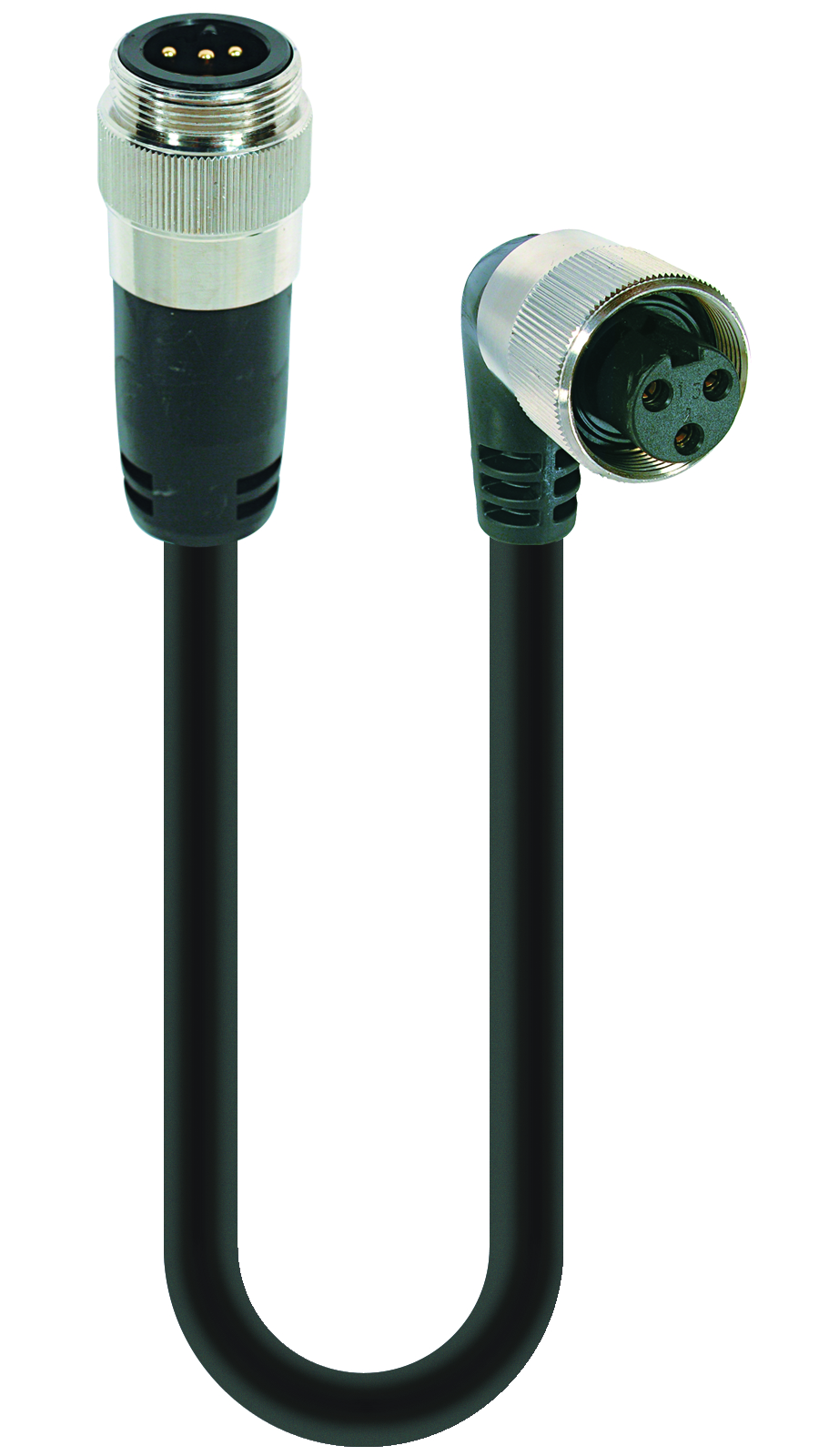

Connecteurs d'alimentation-RSP 3-RKWP 3-800

Mini cordon d'alimentation double : 1 3/8" mâle droit vers 1 3/8" femelle coudée, 3 broches (2 + PE), corps noir, 600 V, 42 A ; câble noir TPE, 10 AWG

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteur d'alimentation
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale (UL)	600 V
Courant nominal (UL)*	42 A

Données techniques côté 1

Côté 1 Sous-famille de produits	1 3/8"
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	droit
Type de fixation	Écrou de couplage
Nombre de broches	3(2+PE)
Température ambiante (fonctionnement)*	-30 °C à + 90 °C
Degré de protection/Indice IP**	IP 67, IP 68
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Ni/Au
Matériau du porteur de contact	PVC
Couleur du porteur de contact	noir
Matériau du corps moulé	PVC
Couleur du corps moulé	noir
Matériau de la fixation	CuZn

Données du câble

Numéro du câble	800
Taille du conducteur	10 AWG
Nombre de fils	3
Matériau de la gaine du câble	Élastomères thermoplastiques (TPE)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	ø 0.474"
Matériau d'isolation des fils	PVC/NYLON
Température ambiante (installation fixe)	-30 °C à + 90 °
Type de câble UL	TC-ER
Classe d'inflammabilité (gaine du câble)	FT-4

Données techniques côté 2

Côté 2 Sous-famille de produits	1 3/8"
Côté 2 Type de contact/genre	femelle
Modèle de connecteur, côté 2	coudé
Type de fixation, côté 2	Vis de couplage
Nombre de broches, côté 2	3(2+ (PE)
Température ambiante (fonctionnement), côté 2	-30 °C à + 90 °C
Degré de protection/indice IP, côté 2**	IP 67, IP 68
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Ni/Au
Matériau du porteur de contact, côté 2	PVC
Couleur du porteur de contact, côté 2	noir
Matériau du corps moulé, côté 2	PVC
Couleur du corps moulé, côté 2	noir
Matériau de la fixation, côté 2	CuZn

Autorisations

Fichier UL	E482233
UL	TC-ER

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Résistance aux huiles	Résistance aux hydrocarbures I/II
Résistance aux UV	Résistance à la lumière du soleil

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
511000419	RSP 3-RKWP 3-800/0,5M	0.5 m
511000420	RSP 3-RKWP 3-800/1M	1 m
511000422	RSP 3-RKWP 3-800/2M	2 m
511000424	RSP 3-RKWP 3-800/3M	3 m
511000425	RSP 3-RKWP 3-800/4M	4 m
511000426	RSP 3-RKWP 3-800/5M	5 m
511000427	RSP 3-RKWP 3-800/6M	6 m
511000428	RSP 3-RKWP 3-800/8M	8 m
511000429	RSP 3-RKWP 3-800/10M	10 m
511000430	RSP 3-RKWP 3-800/12M	12 m
511000431	RSP 3-RKWP 3-800/14M	14 m
511000432	RSP 3-RKWP 3-800/15M	15 m
511000433	RSP 3-RKWP 3-800/18M	18 m
511000434	RSP 3-RKWP 3-800/20M	20 m
511000435	RSP 3-RKWP 3-800/22M	22 m
511000436	RSP 3-RKWP 3-800/25M	25 m
511000437	RSP 3-RKWP 3-800/30M	30 m
511000438	RSP 3-RKWP 3-800/35M	35 m
511000439	RSP 3-RKWP 3-800/40M	40 m
511000440	RSP 3-RKWP 3-800/45M	45 m
511000441	RSP 3-RKWP 3-800/50M	50 m
511000421	RSP 3-RKWP 3-800/1,5M	1.5 m
511000423	RSP 3-RKWP 3-800/2,5M	2.5 m
