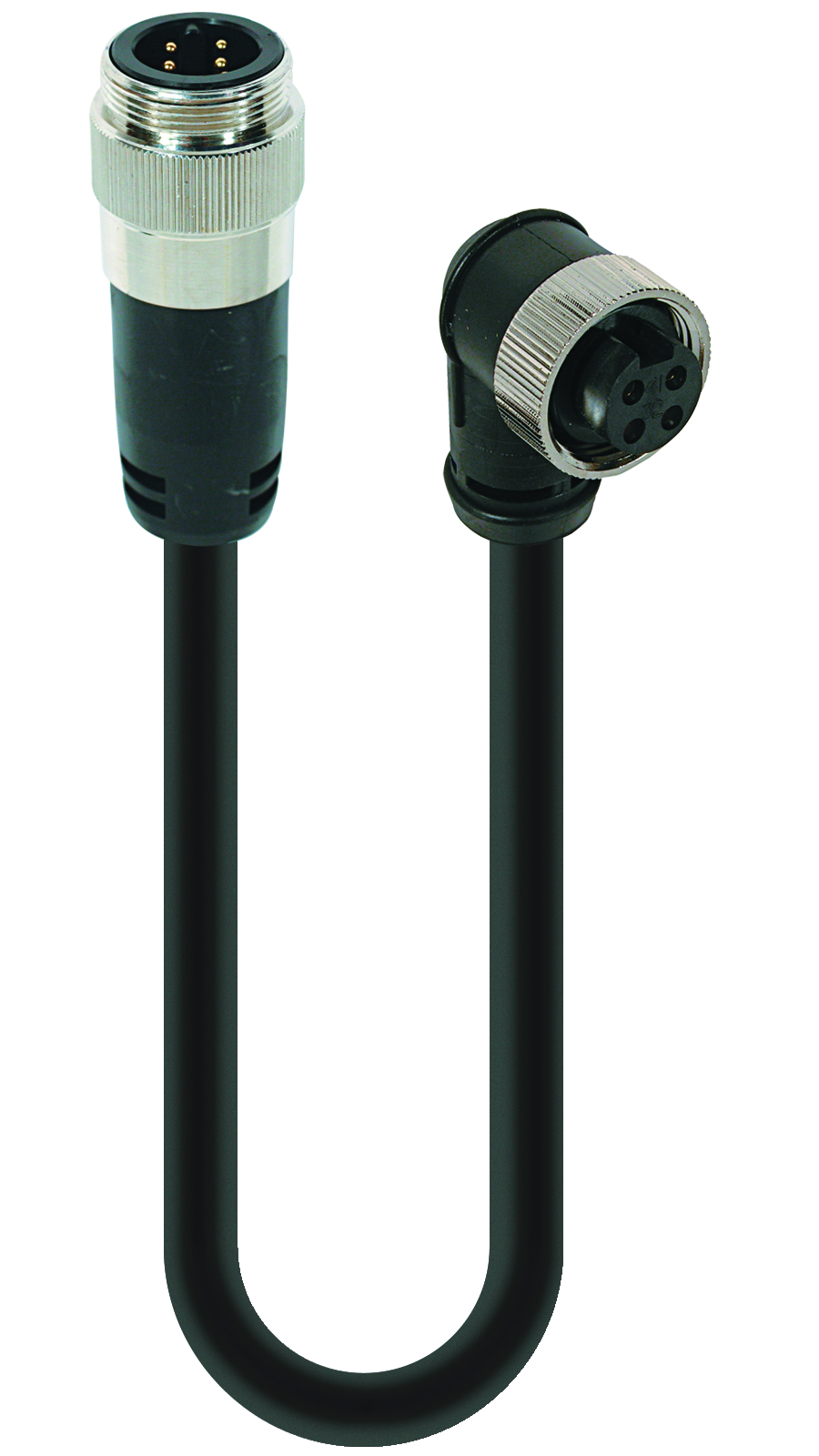

Numéro de produit: RSP 4-RKWPA 4-805

Mini cordon d'alimentation double : 1 3/8 po mâle droit vers 7/8 po femelle coudée, 4 broches (3 + PE), corps noir, 600 V, 15 A ; câble noir TPE, 14 AWG

Mini cordon d'alimentation double : 1 3/8 po mâle droit vers 7/8 po femelle coudée, 4 broches (3 + PE), corps noir, 600 V, 15 A ; câble noir TPE, 14 AWG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RSP 4-RKWPA 4-805
5 de 5

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Type de connecteur

Cordon, deux extrémités

Type de blindage

Non blindé

Tension nominale (UL)

600 V

Courant nominal (UL)*

15 A

Côté 1 Sous-famille de produits

1 3/8"

Côté 1 Type de contact/genre

mâle

Modèle de connecteur

droit

Type de fixation

Écrou de couplage

Nombre de broches

4(3+PE)

Température ambiante (fonctionnement)*

-30 °C à + 90 °C

Degré de protection/Indice IP**

IP 67, IP 68

Matériau de base de contact

CuSn

Côté 1 Placage de contact

Ni/Au

Matériau du porteur de contact

PVC

Couleur du porteur de contact

noir

Matériau du corps moulé

PVC

Couleur du corps moulé

noir

Matériau de la fixation

CuZn

Numéro du câble

805

Taille du conducteur

14 AWG

Nombre de fils

4

Matériau de la gaine du câble

Élastomères thermoplastiques (TPE)

Couleur de l'enveloppe du câble

Noir

Diamètre D du câble

ø 0.390"

Matériau d'isolation des fils

PVC/NYLON

Température ambiante (installation fixe)

-30 °C à + 90 °

Type de câble UL

TC-ER

Classe d'inflammabilité (gaine du câble)

FT-4

Côté 2 Sous-famille de produits

7/8"

Côté 2 Type de contact/genre

femelle

Modèle de connecteur, côté 2

coudé

Type de fixation, côté 2

Vis de couplage

Nombre de broches, côté 2

4(3+ (PE)

Température ambiante (fonctionnement), côté 2

-30 °C à + 90 °C

Degré de protection/indice IP, côté 2**

IP 67, IP 68

Matériau de base de contact, côté 2

CuSn

Placage du contact, côté 2

Ni/Au

Matériau du porteur de contact, côté 2

PVC

Couleur du porteur de contact, côté 2

noir

Matériau du corps moulé, côté 2

PVC

Couleur du corps moulé, côté 2

noir

Matériau de la fixation, côté 2

CuZn

Fichier UL

E482233

UL

TC-ER

Conforme au RoHS

Oui

Résistance aux huiles

Résistance aux hydrocarbures I/II

Résistance aux UV

Résistance à la lumière du soleil

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
511000807 RSP 4-RKWPA 4-805/0.5M 0.5 m
511000808 RSP 4-RKWPA 4-805/1M 1 m
511000810 RSP 4-RKWPA 4-805/2M 2 m
511000812 RSP 4-RKWPA 4-805/3M 3 m
511000813 RSP 4-RKWPA 4-805/4M 4 m
511000814 RSP 4-RKWPA 4-805/5M 5 m
511000815 RSP 4-RKWPA 4-805/6M 6 m
511000816 RSP 4-RKWPA 4-805/8M 8 m
511000817 RSP 4-RKWPA 4-805/10M 10 m
511000818 RSP 4-RKWPA 4-805/12M 12 m
511000819 RSP 4-RKWPA 4-805/14M 14 m
511000820 RSP 4-RKWPA 4-805/15M 15 m
511000821 RSP 4-RKWPA 4-805/18M 18 m
511000822 RSP 4-RKWPA 4-805/20M 20 m
511000823 RSP 4-RKWPA 4-805/22M 22 m
511000824 RSP 4-RKWPA 4-805/25M 25 m
511000825 RSP 4-RKWPA 4-805/30M 30 m
511000826 RSP 4-RKWPA 4-805/35M 35 m
511000827 RSP 4-RKWPA 4-805/40M 40 m
511000828 RSP 4-RKWPA 4-805/4,5M 45 m
511000829 RSP 4-RKWPA 4-805/50M 50 m
511000809 RSP 4-RKWPA 4-805/1.5M 1.5 m
511000811 RSP 4-RKWPA 4-805/2.5M 2.5 m
