Connecteurs d'alimentation-RSPA 4-RKWPA 4-805

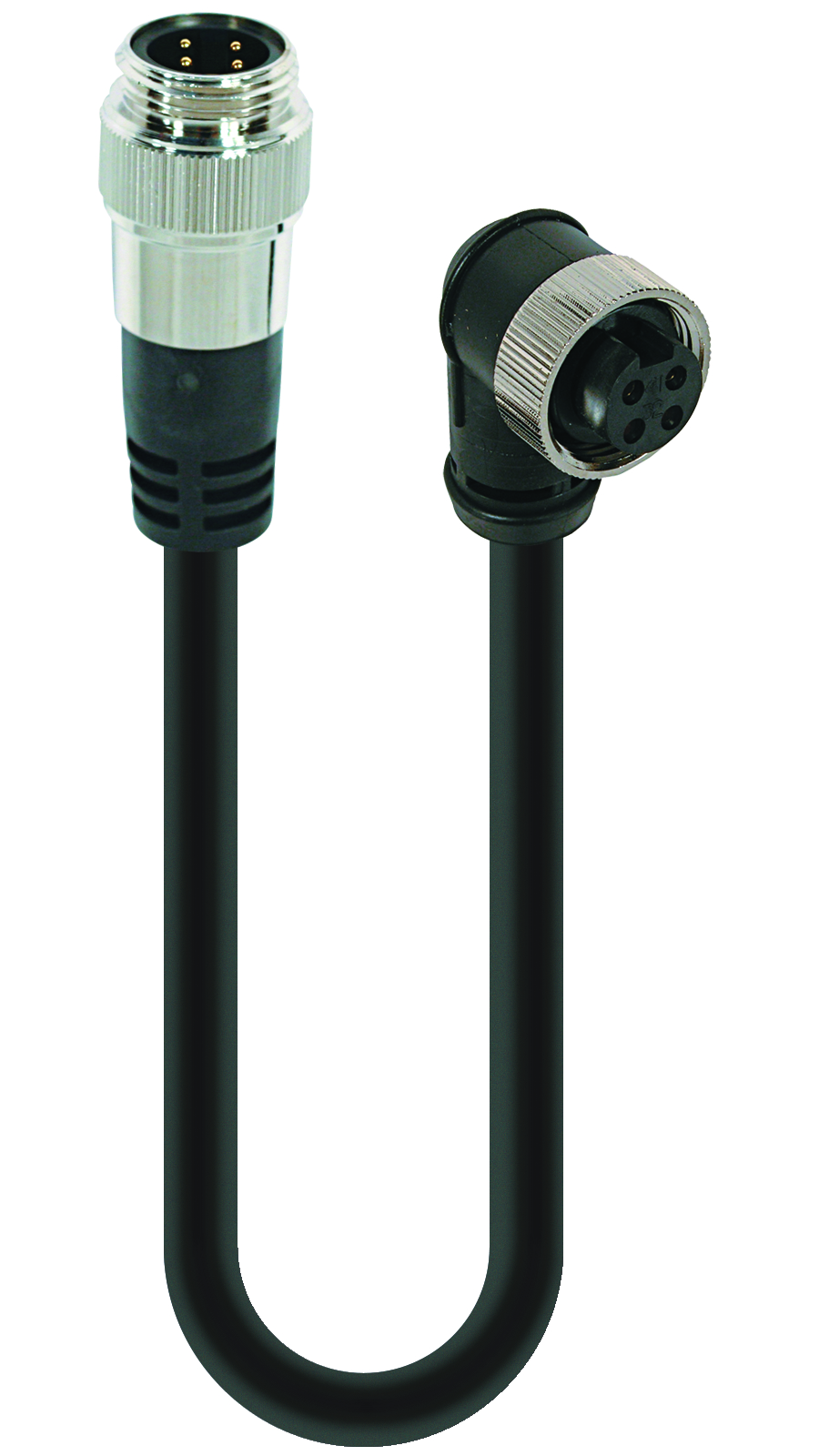

Mini cordon d'alimentation double : connecteur mâle droit 7/8" vers femelle coudé 7/8", 4 broches (3+PE), corps noir, 600 V, 15 A ; câble noir TPE, 14 AWG

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteur d'alimentation
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale (UL)	600 V
Courant nominal (UL)*	15 A

Données techniques côté 1

Côté 1 Sous-famille de produits	7/8"
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	droit
Type de fixation	Écrou de couplage
Nombre de broches	4(3+PE)
Température ambiante (fonctionnement)*	-30 °C à + 90 °C
Degré de protection/Indice IP**	IP 67, IP 68
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Ni/Au
Matériau du porteur de contact	PVC
Couleur du porteur de contact	noir
Matériau du corps moulé	PVC
Couleur du corps moulé	noir
Matériau de la fixation	CuZn

Données du câble

Numéro du câble	805
Taille du conducteur	14 AWG
Nombre de fils	4
Matériau de la gaine du câble	Élastomères thermoplastiques (TPE)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	ø 0.390"
Matériau d'isolation des fils	PVC/NYLON
Température ambiante (installation fixe)	-30 °C à + 90 °
Type de câble UL	TC-ER
Classe d'inflammabilité (gaine du câble)	FT-4

Données techniques côté 2

Côté 2 Sous-famille de produits	7/8"
Côté 2 Type de contact/genre	femelle
Modèle de connecteur, côté 2	coudé
Type de fixation, côté 2	Vis de couplage
Nombre de broches, côté 2	4(3+ (PE)
Température ambiante (fonctionnement), côté 2	-30 °C à + 90 °C
Degré de protection/indice IP, côté 2**	IP 67, IP 68
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Ni/Au
Matériau du porteur de contact, côté 2	PVC
Couleur du porteur de contact, côté 2	noir
Matériau du corps moulé, côté 2	PVC
Couleur du corps moulé, côté 2	noir
Matériau de la fixation, côté 2	CuZn

Autorisations

Fichier UL	E482233
UL	TC-ER

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Résistance aux huiles	Résistance aux hydrocarbures I/II
Résistance aux UV	Résistance à la lumière du soleil

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
511000211	RSPA 4-RKWPA 4-805/0.5M	0.5 m
511000212	RSPA 4-RKWPA 4-805/1M	1 m
511000214	RSPA 4-RKWPA 4-805/2M	2 m
511000216	RSPA 4-RKWPA 4-805/3M	3 m
511000217	RSPA 4-RKWPA 4-805/4M	4 m
511000218	RSPA 4-RKWPA 4-805/5M	5 m
511000219	RSPA 4-RKWPA 4-805/6M	6 m
511000220	RSPA 4-RKWPA 4-805/8M	8 m
511000221	RSPA 4-RKWPA 4-805/10M	10 m
511000222	RSPA 4-RKWPA 4-805/12M	12 m
511000223	RSPA 4-RKWPA 4-805/14M	14 m
511000224	RSPA 4-RKWPA 4-805/15M	15 m
511000225	RSPA 4-RKWPA 4-805/18M	18 m
511000226	RSPA 4-RKWPA 4-805/20M	20 m
511000227	RSPA 4-RKWPA 4-805/22M	22 m
511000228	RSPA 4-RKWPA 4-805/25M	25 m
511000229	RSPA 4-RKWPA 4-805/30M	30 m
511000230	RSPA 4-RKWPA 4-805/35M	35 m
511000231	RSPA 4-RKWPA 4-805/40M	40 m
511000232	RSPA 4-RKWPA 4-805/45M	45 m
511000233	RSPA 4-RKWPA 4-805/50M	50 m
511000213	RSPA 4-RKWPA 4-805/1.5M	1.5 m
511000215	RSPA 4-RKWPA 4-805/2.5M	2.5 m
