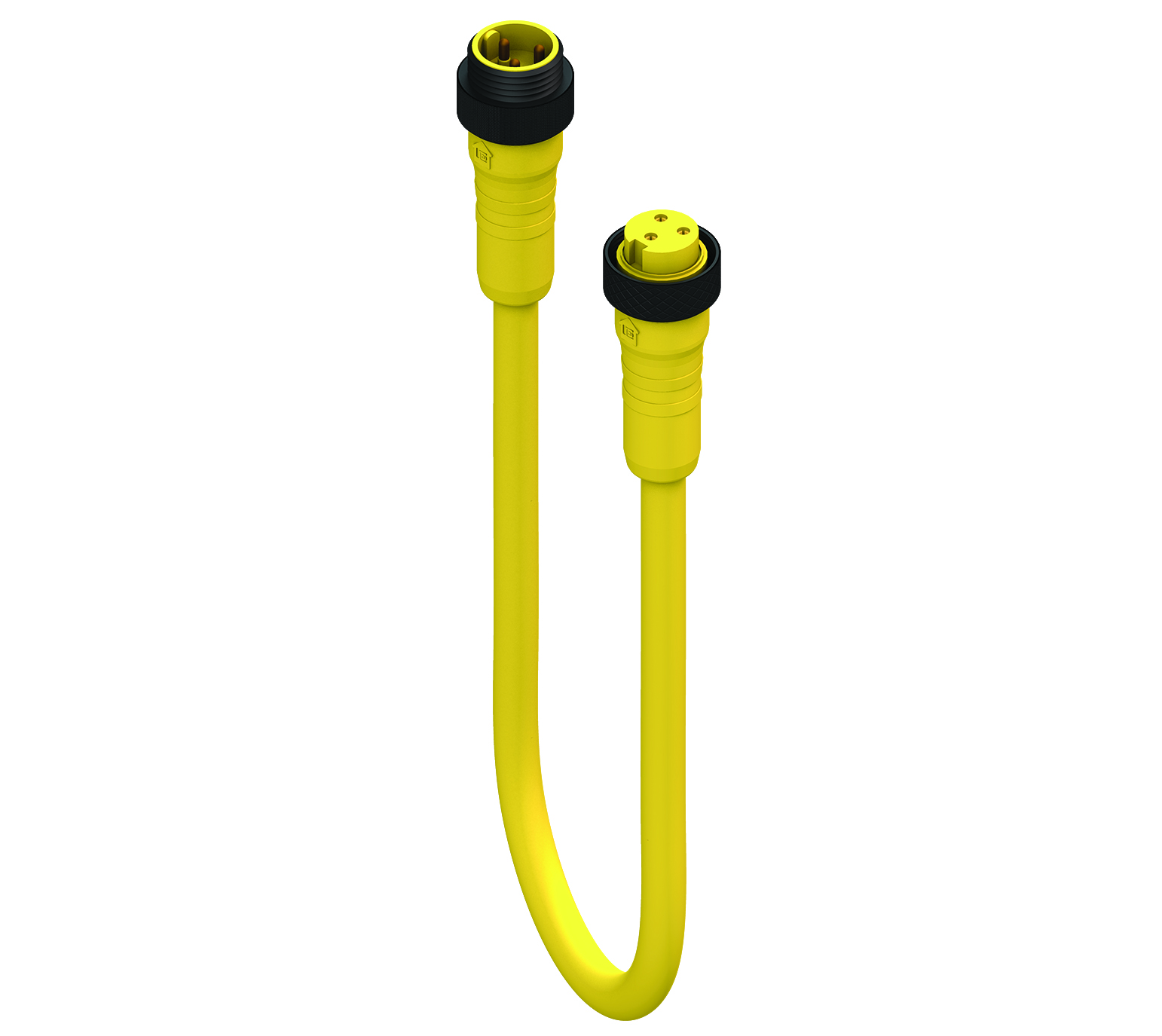

Connecteurs d'alimentation -RSRK 30-838

Spécifications

Pin 1	Pin 2	Pin 3
green	black	white

Pin 1	Pin 2	Pin 3
green	black	white

Côté 1 Sous-famille de produits	7/8" (2, 3, 4, 5, 6 contacts)
Côté 1 Type de contact/genre	Contact d’épingle / mâle
Modèle de connecteur	7/8" \| Mâle \| 3 pôles \| 0°
Type de fixation	Filetage mâle (vis d’accouplement ronde)
Nombre de broches	3
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-40°C à +90 °C
Degré de protection/Indice IP**	IP65, IP67
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-argent-or (Cu/Ag/Au)
Matériau du porteur de contact	Polyuréthane thermoplastique (TPU)
Couleur du porteur de contact	Jaune
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Jaune
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Aluminium (Al)
Placage de la fixation	Noir anodisé
Couple de serrage (fixation)	7/8'' : 70 Ncm, serrage à la main

Numéro du câble	838
Taille du conducteur	16 AWG
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 millions
Matériau conducteur	Cu
Matériau de la gaine du câble	Élastomères thermoplastiques (TPE)
Couleur de l'enveloppe du câble	Jaune
Diamètre D du câble	Ø 8,02 mm (0,316")
Matériau d'isolation des fils	Chlorure de polyvinyle (PVC)
Diamètre du fil isolé	Ø 2,56 mm (0,101")
Température ambiante (installation fixe)	-30 °C à + 90 °C
Température ambiante (installation flexible)	+ 5 °C à +90 °C
Type de câble UL	UL : NEC Type TC-ER (UL 1277)
Classe d'inflammabilité (gaine du câble)	UL 1685, CSA FT4, IEEC 1202
Caractéristiques de câble	Flexibilité : excellente \| Résistance à l’abrasion : Très bonne \| Résistance aux produits chimiques : résiste à l’eau, aux huiles, aux graisses, aux acides, aux alcalins et aux solvants\| Ignifuge : Bon \| Sans halogène : Non \| Durabilité mécanique : bonne (résiste aux chocs, à la déchirure et à la flexion) \| Compatibilité environnementale : environnements extérieurs, huileux, humides ou rugueux

Côté 2 Sous-famille de produits	7/8" (2, 3, 4, 5, 6 contacts)
Côté 2 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur, côté 2	7/8" \| Femelle \| 3 pôles \| 0°
Type de fixation, côté 2	Filetage femelle (écrou d’accouplement rond)
Nombre de broches, côté 2	3
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	-40°C à +90 °C
Température de fonctionnement (UL), côté 2	- 30 °C - + 90 °C
Degré de protection/indice IP, côté 2**	IP65, IP67
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	Laiton (CuZn)
Placage du contact, côté 2	Alliage cuivre-argent-or (Cu/Ag/Au)
Matériau du porteur de contact, côté 2	Polyuréthane thermoplastique (TPU)
Couleur du porteur de contact, côté 2	Jaune
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé, côté 2	Jaune
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	Aluminium (Al)
Placage de la fixation, côté 2	Noir anodisé
Couple de serrage (fixation), côté 2	7/8'' : 70 Ncm, serrage à la main
Remarque, côté 2	Ne pas connecter/déconnecter sous charge.

Fichier UL	E315587
UL	UL 2238 ; cURus

Conforme au RoHS	Oui

Sans halogène	Non
Résistance aux huiles	Oui

Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note de déclassement	* Avis de déclassement

Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note de déclassement	* Avis de déclassement
