Numéro de produit: RST 4L-RKT 4L-993

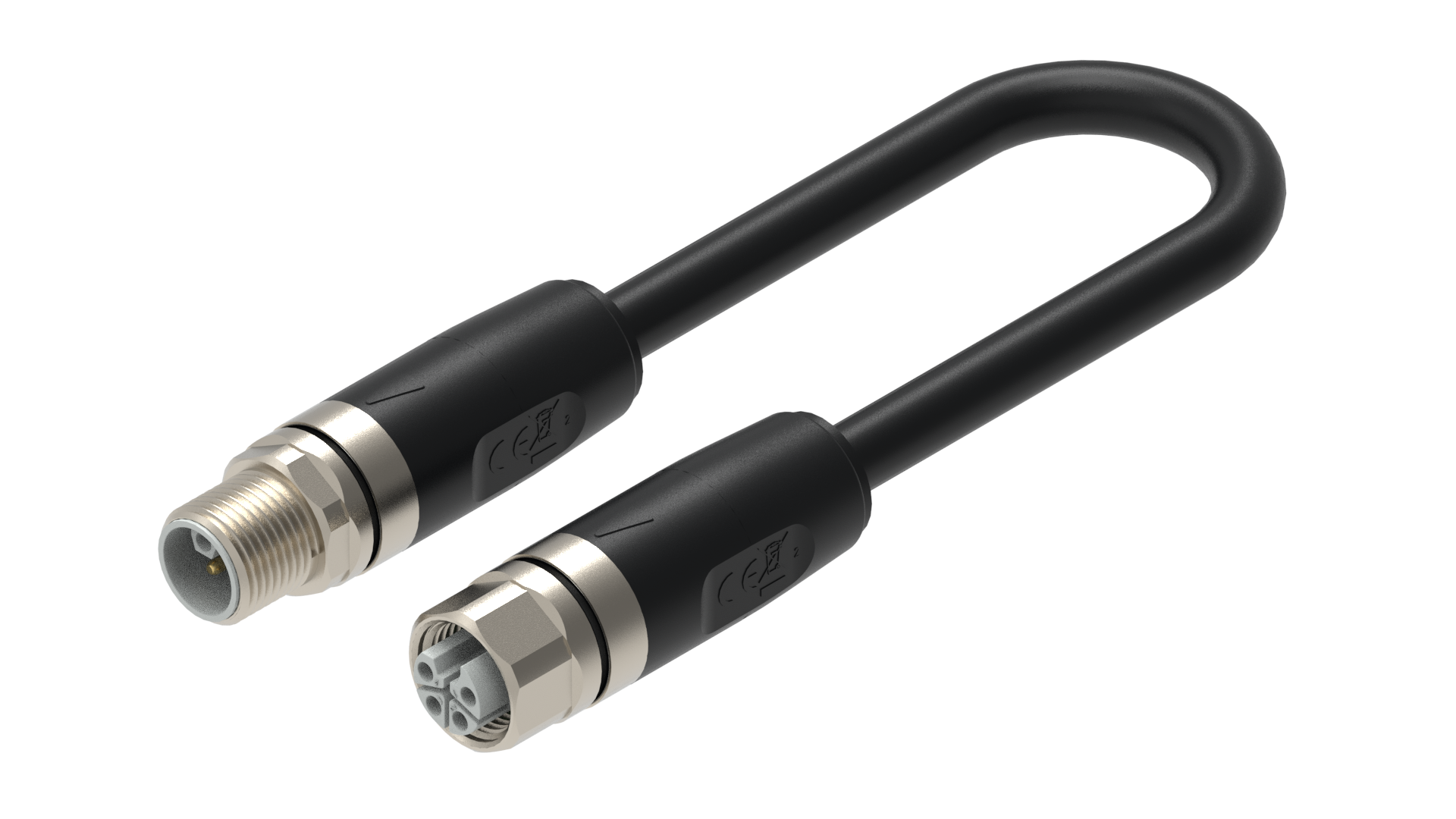

Cordon M12 vers M12, applications d'alimentation industrielle, câble noir en PVC, non blindé, mâle vers femelle, droit, codage L, 4 broches, 4 x 1,5 mm²

Cordon M12 vers M12, applications d'alimentation industrielles, câble noir en PVC, non blindé, AWM : 21179, mâle vers femelle, droit, codage L, 4 broches, 4x1,5 mm², tension de service 50 V AC / 60 V DC, courant nominal 16 A, -40 °C 125 °C (température de fonctionnement), adapté aux environnements IP65, IP67, IP69K, IEC 61076-2-111, UL 2237 ; cULus

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RST 4L-RKT 4L-993
5 de 5

Spécifications

Expand All

Vue de face côté 1

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Vue de face côté 2

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Famille de produits

Connecteur d'alimentation

Type de connecteur

Cordon, deux extrémités

Type de blindage

Non blindé

Tension nominale

63 V

Tension nominale (UL)

63 V

Tension nominale d'impulsion

1,5 kV

Tension de fonctionnement

≤ 60 V CA/CC

Courant nominal

16 A

Courant nominal (UL)*

16 A

Côté 1 Sous-famille de produits

De puissance M12

Côté 1 Type de contact/genre

mâle

Modèle de connecteur

droit

Type de fixation

Vis de couplage

Nombre de broches

4

Code, côté 1

L

Résistance de contact côté 1

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

-40 °C ... 125 °C, avis de déclassement

Degré de protection/Indice IP**

IP65, IP67

Norme de conception de la face 1

CEI 61076-2-111

Degré de pollution de la face 1

3 selon CEI 60664-1

Distance d'isolement/de fuite

CEI 60664-1 (2020-05)

Catégorie de surtension

III selon CEI 60664-1

Matériau de base de contact

CuNi

Côté 1 Placage de contact

Cu/Au

Matériau du porteur de contact

PBT GF

Couleur du porteur de contact

noir

Classe d'inflammabilité (porteur de contact)

UL 94 V-2

Matériau du corps moulé

TPE

Couleur du corps moulé

noir

Classe d'inflammabilité (corps moulé)

UL 94 HB

Matériau de la fixation

CuZn

Placage de la fixation

Cu/Ni

Matériau du joint torique

FKM

Couple de serrage (vis de contact)

M 12x1 : (60-65) Ncm, serrage à la main

Numéro du câble

993

Taille du conducteur

1.50 mm²

Nombre de fils

4

Rayon de courbure minimal (inst. fixe)

˃ 4 x D

Rayon de courbure minimal (inst. flexible)

˃ 7,5 x D

Cycles (courbure)

˃ 1 million, max. 50 m/s²

Cycles (Torsion)

-

Matériau conducteur

Cu

Matériau de la gaine du câble

PVC

Couleur de l'enveloppe du câble

noir

Diamètre D du câble

ø 7.4 ±0,2

Matériau d'isolation des fils

PVC

Diamètre du fil isolé

ø2.35 mm

Blindage complet (câble)

-

Température ambiante (installation fixe)

-15 °C ... 80 °C

Température ambiante (installation flexible)

-10 °C à + 80 °C

Température ambiante (installation fixe courte durée 100 h)

-30 °C ... 80 °C

Température ambiante (installation avec chaîne d'entraînement)

0 °C ... 60 °C

Type de câble UL

AWM : 21179

Classe d'inflammabilité (gaine du câble)

VDE 0482-332-1-2, DIN EN 60332-1-2 / CEI 60332-1 / UL VW-1, CSA FT1

Côté 2 Sous-famille de produits

De puissance M12

Côté 2 Type de contact/genre

femelle

Modèle de connecteur, côté 2

droit

Type de fixation, côté 2

Écrou de couplage

Nombre de broches, côté 2

4

Code, côté 2

L

Résistance de contact, côté 2

≤ 10 mOhm

Résistance d'isolation, côté 2

˃ 10^9 Ohm

Cycle d'accouplement, côté 2

≤ 100

Température ambiante (fonctionnement), côté 2

-40 °C ... 125 °C, avis de déclassement

Degré de protection/indice IP, côté 2**

IP65, IP67

Modèle standard, coté 2

CEI 61076-2-111

Degré de pollution, côté 2

3 selon CEI 60664-1

Distance d'isolement/de fuite, côté 2

CEI 60664-1 (2020-05)

Catégorie de surtension, côté 2

III selon CEI 60664-1

Matériau de base de contact, côté 2

CuNi

Placage du contact, côté 2

Cu/Au

Matériau du porteur de contact, côté 2

PBT GF

Couleur du porteur de contact, côté 2

noir

Classe d'inflammabilité (porteur de contact), côté 2

UL 94 V-2

Matériau du corps moulé, côté 2

TPE

Couleur du corps moulé, côté 2

noir

Classe d'inflammabilité (corps moulé), côté 2

UL 94 HB

Matériau de la fixation, côté 2

CuZn

Placage de la fixation, côté 2

Cu/Ni

Matériau du joint torique, côté 2

FKM

Couple de serrage (vis de contact), côté 2

M 12x1 : (60-65) Ncm, serrage à la main

Fichier UL

E497237

UL

UL 2237 ; cULus

VDE

-

Conforme au RoHS

oui

Sans halogène

-

Résistance aux huiles

HD 22.10 Annexe A, DIN EN 60811-404

Note de déclassement

* Avis de déclassement

Caractéristiques du produit

Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations.

Note de déclassement

* Avis de déclassement

Caractéristiques du produit

Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations.

Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
934853253 RST 4L-RKT 4L-993/0,3 M 0.3 m
934853254 RST 4L-RKT 4L-993/0,5 M 0.5 m
934853255 RST 4L-RKT 4L-993/0,6 M 0.6 m
934853256 RST 4L-RKT 4L-993/1 M 1 m
934853257 RST 4L-RKT 4L-993/1,5 M 1.5 m
934853258 RST 4L-RKT 4L-993/2 M 2 m
934853259 RST 4L-RKT 4L-993/3 M 3 m
934853260 RST 4L-RKT 4L-993/5 M 5 m
934853261 RST 4L-RKT 4L-993/6 M 6 m
934853262 RST 4L-RKT 4L-993/10 M 10 m
934853263 RST 4L-RKT 4L-993/15 M 15 m
934853264 RST 4L-RKT 4L-993/20 M 20 m
