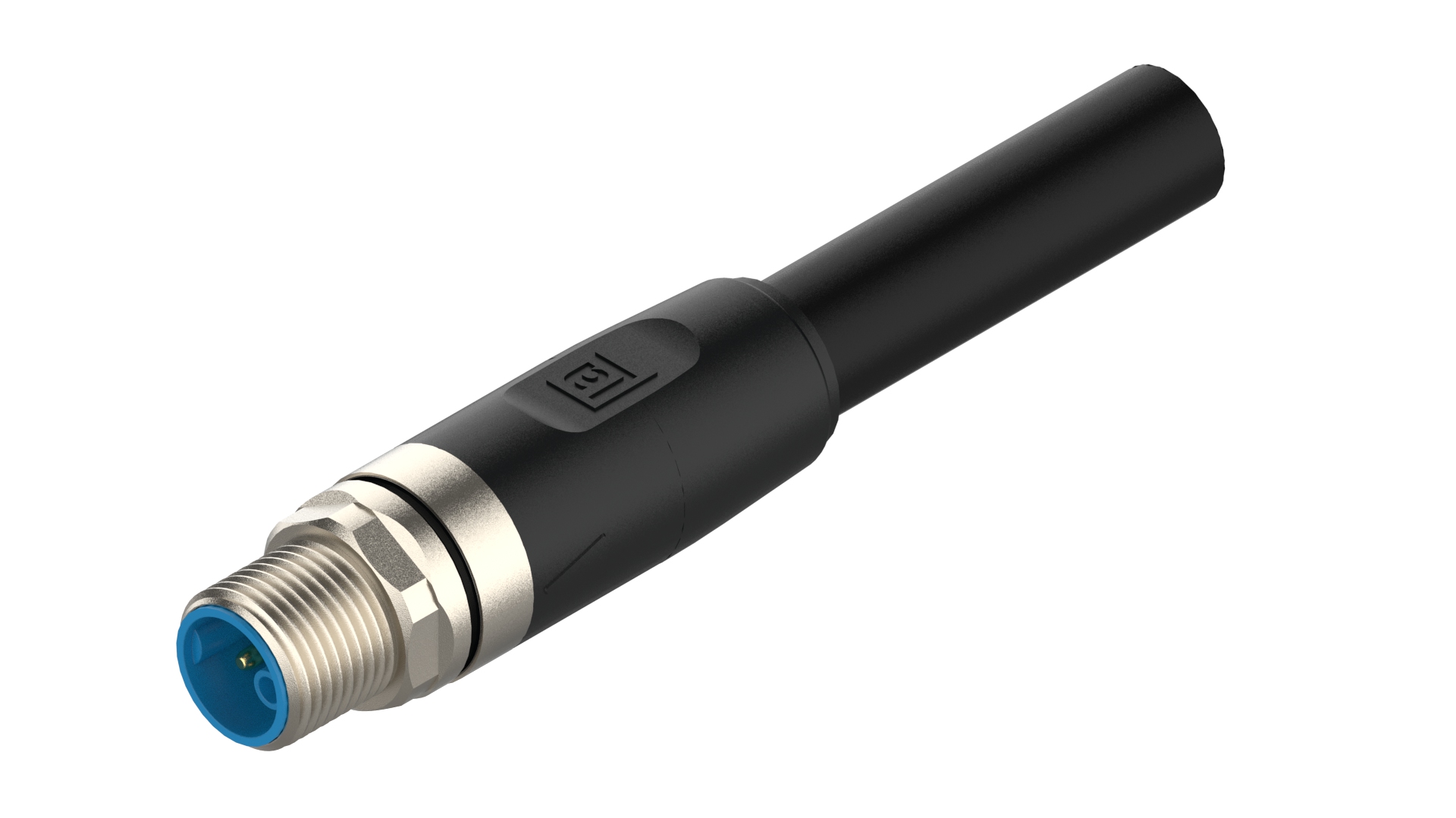

Connecteurs d'alimentation-RST 5K-736

Cordon d'alimentation asymétrique M12, applications d'alimentation industrielles, câble noir en PVC, non blindé, AWM : 2587, mâle, droit, codé K, 5 broches, 5x0,75 mm², tension de service 600 V AC / DC, courant nominal 10 A, -40 °C 125 °C (température de fonctionnement), adapté à l'environnement IP65, IP67, IEC 61076-2-111

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4	PE
black 1	black 2	black 3	black 4	green-yellow

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M12
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	droit
Nombre de broches	5(4+PE)
Code, côté 1	K
Type de blindage	Non blindé
Type de fixation	Vis de couplage
Tension nominale	630 V
Tension nominale (UL)	600 V
Tension nominale d'impulsion	6,0 kV
Tension de fonctionnement	600 V AC/DC
Courant nominal	10 A
Courant nominal (UL)*	-
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-40 °C ... 125 °C, avis de déclassement
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	CEI 61076-2-111
Degré de pollution de la face 1	3 selon CEI 60664-1
Distance d'isolement/de fuite	CEI 60664-1 (2020-05)
Catégorie de surtension	III selon CEI 60664-1

Matériaux

Matériau de base de contact	CuNi
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT GF
Couleur du porteur de contact	bleu
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Matériau du corps moulé	TPE
Couleur du corps moulé	noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau du joint torique	FKM

Circuit

Couple de serrage (vis de contact)	M 12x1 : (60-65) Ncm, serrage à la main

Données du câble

Numéro du câble	736
Taille du conducteur	0.75 mm²
Nombre de fils	5
Rayon de courbure minimal (inst. fixe)	˃ 4 x D
Rayon de courbure minimal (inst. flexible)	˃ 7,5 x D
Cycles (courbure)	˃ 1 million, max. 50 m/s²
Cycles (Torsion)	-
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 6.7 ±0,2
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø 1,85 mm
Température ambiante (installation fixe)	-15 °C ... 80 °C
Température ambiante (installation flexible)	-5 °C à + 90 °C
Température ambiante (installation fixe courte durée 100 h)	-30 °C ... 80 °C
Température ambiante (installation avec chaîne d'entraînement)	0 °C ... 60 °C
Type de câble UL	AWM : 21179
Classe d'inflammabilité (gaine du câble)	VDE 0482-332-1-2, DIN EN 60332-1-2 / CEI 60332-1 / UL VW-1, CSA FT1

Autorisations

Fichier UL	-
VDE	-

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	-
Résistance aux huiles	HD 22.10 Annexe A, DIN EN 60811-404

Notes

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Caractéristiques du produit	Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations.
