Connecteurs d'alimentation

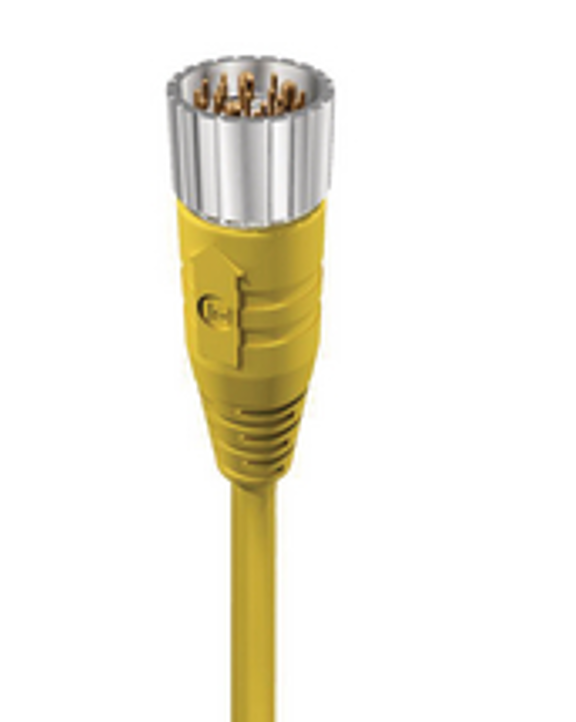

Câble mâle droit M23 | Nombre de contacts : 12 | 120 V / 8 A | Gaine en TPE jaune, 8 x 0,5 mm² (20 AWG) + 3 x 1,0 mm² (17 AWG), IEC

Spécifications

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
white	green	yellow	grey	grey-pink	red-blue	white-green	brown-green	blue	blue (bridge to pin 9)	brown	green-yellow

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M23
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact d’épingle / mâle
Modèle de connecteur	M23 \| Homme \| 12 Pôle \| 0°
Nombre de broches	12
Type de blindage	Non blindé
Type de fixation	Filetage femelle (écrou d’accouplement)
Tension nominale	125 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	110 V AC/DC
Courant nominal	8 A
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Section transversale	8 x 0,5 mm² + 3 x 1,0 mm²
Température ambiante (fonctionnement)*	-25 °C à + 80 °C
Degré de protection/Indice IP**	IP67
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	conformément à la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Or sur cuivre (Cu/Au)
Matériau du porteur de contact	Polybutylène téréphtalate (PBT)
Couleur du porteur de contact	Blanc
Classe d'inflammabilité (porteur de contact)	UL 94 V0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Jaune
Classe d'inflammabilité (corps moulé)	UL 94-HB
Matériau de la fixation	Laiton (CuZn)
Placage de la fixation	Nickel (Ni)
Matériau du joint torique	Caoutchouc nitrile butadiène (NBR)
Matériau du joint	Caoutchouc nitrile butadiène (NBR)

Numéro du câble	S4741
Taille du conducteur	8 x 0,5 mm² + 3 x 1,0 mm²
Nombre de fils	11
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	Élastomères thermoplastiques (TPE)
Couleur de l'enveloppe du câble	Jaune
Diamètre D du câble	Ø 10.00 [0.39]"
Matériau d'isolation des fils	Polypropylène (PP)
Diamètre du fil isolé	8 x Ø 1,45 mm [ 0,6 ] + 3 x Ø 1,95 mm [ 0,8" ]"
Température ambiante (installation fixe)	- 25 °C à + 80 °C (PLTC 75 °C)
Température ambiante (installation flexible)	- 5 °C à + 80 °C (PLTC 75 °C)
Température ambiante (installation avec chaîne d'entraînement)	-25 °C à + 60 °C
Type de câble UL	PLTC
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-2-2, IEC 60332-1-2, plateau vertical UL 1685
Caractéristiques de câble	Flexibilité : Excellente \| Résistance à l'abrasion : Bonne \| Huile & Résistance chimique : Excellente \| Résistance aux UV : Bonne \| Performance à basse température : Bonne (flexible jusqu'à -40°C) \| Ignifugation : Passable à bonne \| Sans halogène : Oui \| Durabilité mécanique : Bonne (résiste aux chocs, aux déchirures et à la flexion) \| Chaîne porte-câbles : Oui \| Adaptation environnementale : Environnements extérieurs, huileux, humides ou difficiles

PORTÉE	Oui
Conforme au RoHS	Oui

Sans halogène	Non
Résistance aux huiles	Oui

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter/déconnecter sous charge.
Spécificités	Lorsque le connecteur est déverrouillé et en cas de risque de pollution, le connecteur doit être recouvert d'un capuchon de protection ≥ IP54.

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter/déconnecter sous charge.
Spécificités	Lorsque le connecteur est déverrouillé et en cas de risque de pollution, le connecteur doit être recouvert d'un capuchon de protection ≥ IP54.
