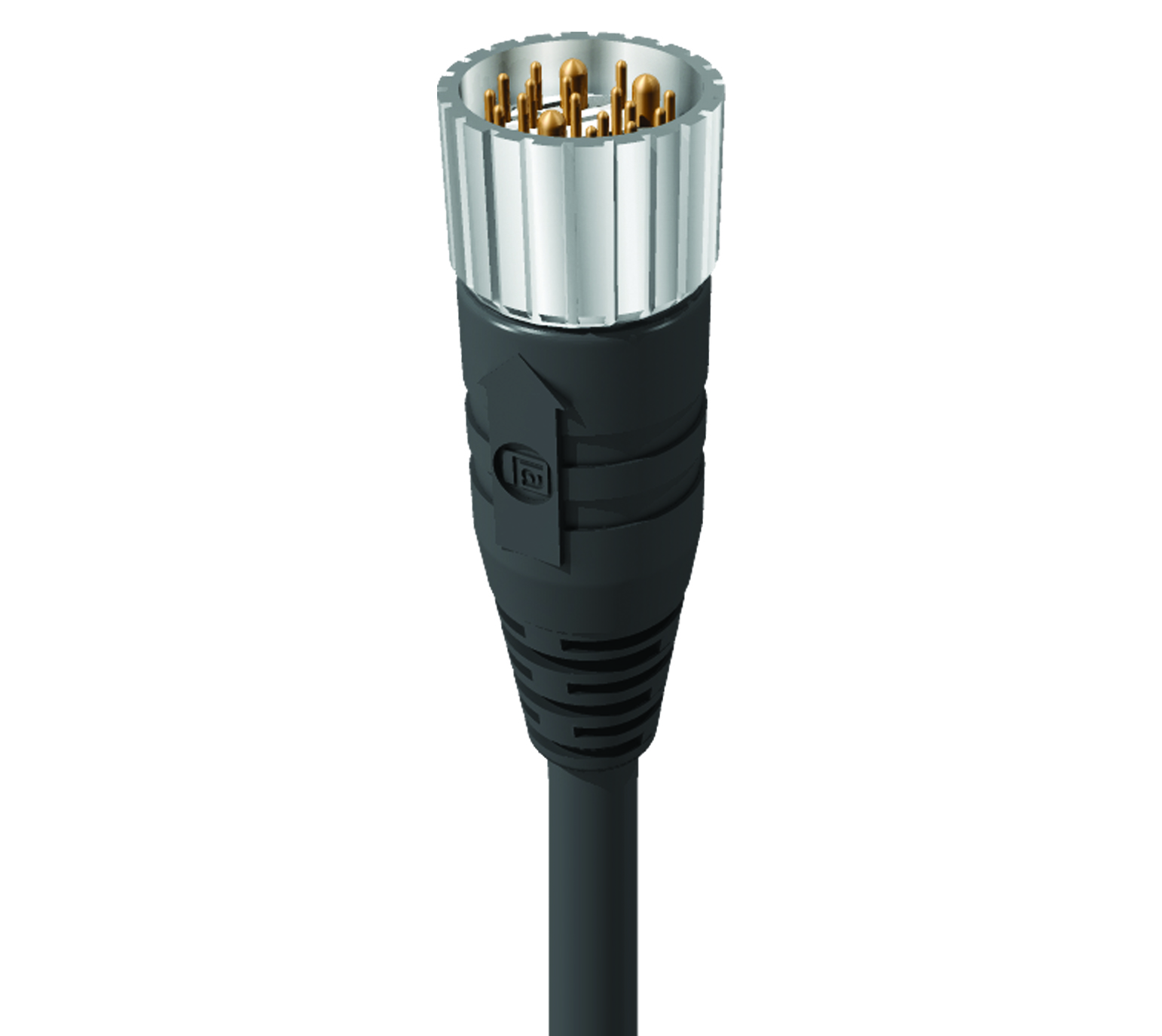

Connecteurs d'alimentation -RSU 19-242

M23 - Cordon mâle droit à extrémité unique | Nombre de contacts : 19 | 120 V / 16 x 8 A + 3 x 10 A | Gaine PUR noire, 16 x 0,5 mm² (20 AWG) + 3 x 1,0 mm² (17 AWG), IEC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
violet	red	grey	red-blue	green	blue	grey-pink	white-green	white-yellow	white-grey	black	green-yellow	yellow-brown	brown-green	white	yellow	pink	grey-brown	brown

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	De puissance M23
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact d’épingle / mâle
Modèle de connecteur	M23 \| Homme \| 19 Pôle \| 0°
Nombre de broches	19
Type de blindage	Non blindé
Type de fixation	Écrou de couplage
Tension nominale	125 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	120 V AC/DC
Courant nominal	16 x 8 A (broches-Ø 1 mm), 3 x 10 A (contact-Ø 1,5 mm)
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Section transversale	16x0,5 mm² + 3x1,0 mm²
Température ambiante (fonctionnement)*	-25 °C à + 80 °C
Degré de protection/Indice IP**	IP67
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	conformément à la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Or sur cuivre (Cu/Au)
Matériau du porteur de contact	Polybutylène téréphtalate (PBT)
Couleur du porteur de contact	Blanc
Classe d'inflammabilité (porteur de contact)	UL 94 V0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94-HB
Matériau de la fixation	Laiton (CuZn)
Placage de la fixation	Nickel (Ni)
Matériau du joint torique	Caoutchouc nitrile butadiène (NBR)

Données du câble

Numéro du câble	242
Taille du conducteur	16x0,5 mm² + 3x1,0 mm²
Nombre de fils	19
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	Polyuréthane (PUR)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	Ø 11.60
Matériau d'isolation des fils	Polypropylène (PP)
Diamètre du fil isolé	16 x Ø 1,45 mm + 3 x Ø 1,95 mm
Température ambiante (installation fixe)	-50 °C à + 80 °C
Température ambiante (installation flexible)	-25 °C à + 80 °C
Température ambiante (installation avec chaîne d'entraînement)	max. + 60 °C
Type de câble UL	AWM : 21198 / 20549
Classe d'inflammabilité (gaine du câble)	CEI 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2 ; ignifuge
Caractéristiques de câble	Flexibilité : Excellente \| Résistance à l’abrasion : Excellente \| Résistance aux produits oléochimiques : Excellente \| Résistance aux UV : Excellente \| Performances à basse température : Excellente (flexibilité jusqu’à -40 °C) \| Ignifugation : Bonne \| Sans halogène : Oui \| Durabilité mécanique : Excellente (résistance aux chocs, aux déchirures et à la flexion) \| Chaîne porte-câbles \| Adaptation environnementale : Environnements extérieurs, huileux, humides ou difficiles & °C

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Sans halogène	CEI 60754-1, VDE 0482-267, EN 50267-2-1

Notes

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter/déconnecter sous charge.
Spécificités	Lorsque le connecteur est déverrouillé et en cas de risque de pollution, le connecteur doit être recouvert d'un capuchon de protection ≥ IP54.
