Numéro de produit: RSWP 4-RKWP 4-803

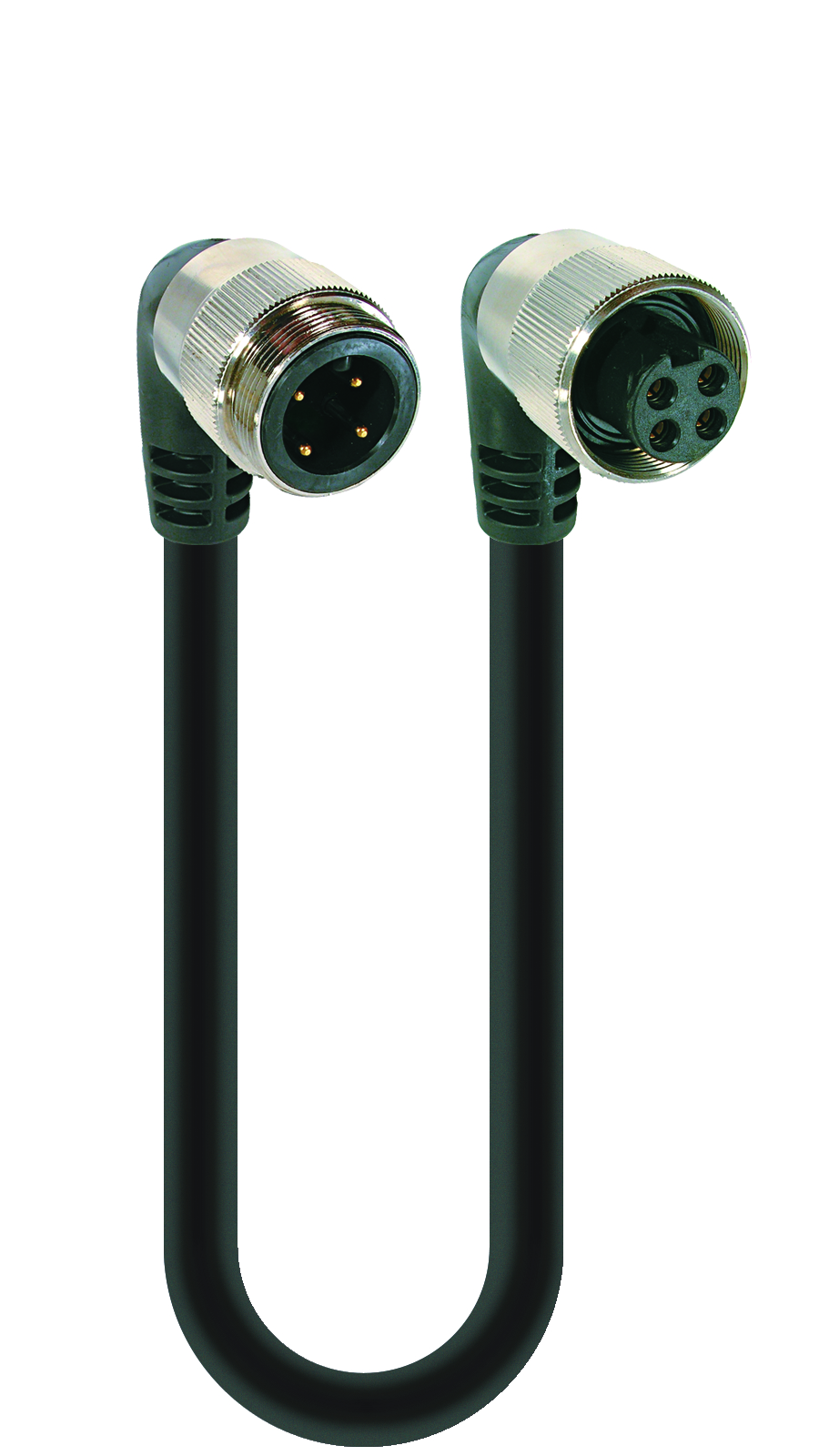

Mini cordon d'alimentation double : 1 3/8" mâle coudé vers 1 3/8" femelle coudée, 4 broches (3+PE), corps noir, 600 V, 40 A ; câble TPE noir, 10 AWG

Mini cordon d'alimentation double : 1 3/8" mâle coudé vers 1 3/8" femelle coudée, 4 broches (3+PE), corps noir, 600 V, 40 A ; câble TPE noir, 10 AWG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RSWP 4-RKWP 4-803
5 de 5

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Type de connecteur

Cordon, deux extrémités

Type de blindage

Non blindé

Tension nominale (UL)

600 V

Courant nominal (UL)*

40 A

Côté 1 Sous-famille de produits

1 3/8"

Côté 1 Type de contact/genre

mâle

Modèle de connecteur

coudé

Type de fixation

Écrou de couplage

Nombre de broches

4(3+PE)

Température ambiante (fonctionnement)*

-30 °C à + 90 °C

Degré de protection/Indice IP**

IP 67, IP 68

Matériau de base de contact

CuSn

Côté 1 Placage de contact

Ni/Au

Matériau du porteur de contact

PVC

Couleur du porteur de contact

noir

Matériau du corps moulé

PVC

Couleur du corps moulé

noir

Matériau de la fixation

CuZn

Numéro du câble

803

Taille du conducteur

10 AWG

Nombre de fils

4

Matériau de la gaine du câble

Élastomères thermoplastiques (TPE)

Couleur de l'enveloppe du câble

Noir

Diamètre D du câble

ø 0.519"

Matériau d'isolation des fils

PVC/NYLON

Température ambiante (installation fixe)

-30 °C à + 90 °

Type de câble UL

TC-ER

Classe d'inflammabilité (gaine du câble)

FT-4

Côté 2 Sous-famille de produits

1 3/8"

Côté 2 Type de contact/genre

femelle

Modèle de connecteur, côté 2

coudé

Type de fixation, côté 2

Écrou de couplage

Nombre de broches, côté 2

4(3+ (PE)

Température ambiante (fonctionnement), côté 2

-30 °C à + 90 °C

Degré de protection/indice IP, côté 2**

IP 67, IP 68

Matériau de base de contact, côté 2

CuSn

Placage du contact, côté 2

Ni/Au

Matériau du porteur de contact, côté 2

PVC

Couleur du porteur de contact, côté 2

noir

Matériau du corps moulé, côté 2

PVC

Couleur du corps moulé, côté 2

noir

Matériau de la fixation, côté 2

CuZn

Fichier UL

E482233

UL

TC-ER

Conforme au RoHS

Oui

Résistance aux huiles

Résistance aux hydrocarbures I/II

Résistance aux UV

Résistance à la lumière du soleil

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
511000073 RSWP 4-RKWP 4-803/0,5M 0.5 m
511000074 RSWP 4-RKWP 4-803/1M 1 m
511000076 RSWP 4-RKWP 4-803/2M 2 m
511000078 RSWP 4-RKWP 4-803/3M 3 m
511000079 RSWP 4-RKWP 4-803/4M 4 m
511000080 RSWP 4-RKWP 4-803/5M 5 m
511000081 RSWP 4-RKWP 4-803/6M 6 m
511000082 RSWP 4-RKWP 4-803/8M 8 m
511000083 RSWP 4-RKWP 4-803/10M 10 m
511000084 RSWP 4-RKWP 4-803/12M 12 m
511000085 RSWP 4-RKWP 4-803/14M 14 m
511000086 RSWP 4-RKWP 4-803/15M 15 m
511000087 RSWP 4-RKWP 4-803/18M 18 m
511000088 RSWP 4-RKWP 4-803/20M 20 m
511000089 RSWP 4-RKWP 4-803/22M 22 m
511000090 RSWP 4-RKWP 4-803/25M 25 m
511000091 RSWP 4-RKWP 4-803/30M 30 m
511000092 RSWP 4-RKWP 4-803/35M 35 m
511000093 RSWP 4-RKWP 4-803/40M 40 m
511000094 RSWP 4-RKWP 4-803/45M 45 m
511000095 RSWP 4-RKWP 4-803/50M 50 m
511000075 RSWP 4-RKWP 4-803/1,5M 1.5 m
511000077 RSWP 4-RKWP 4-803/2,5M 2.5 m
