Numéro de produit: RSWPA 3-RKWPA 3-802

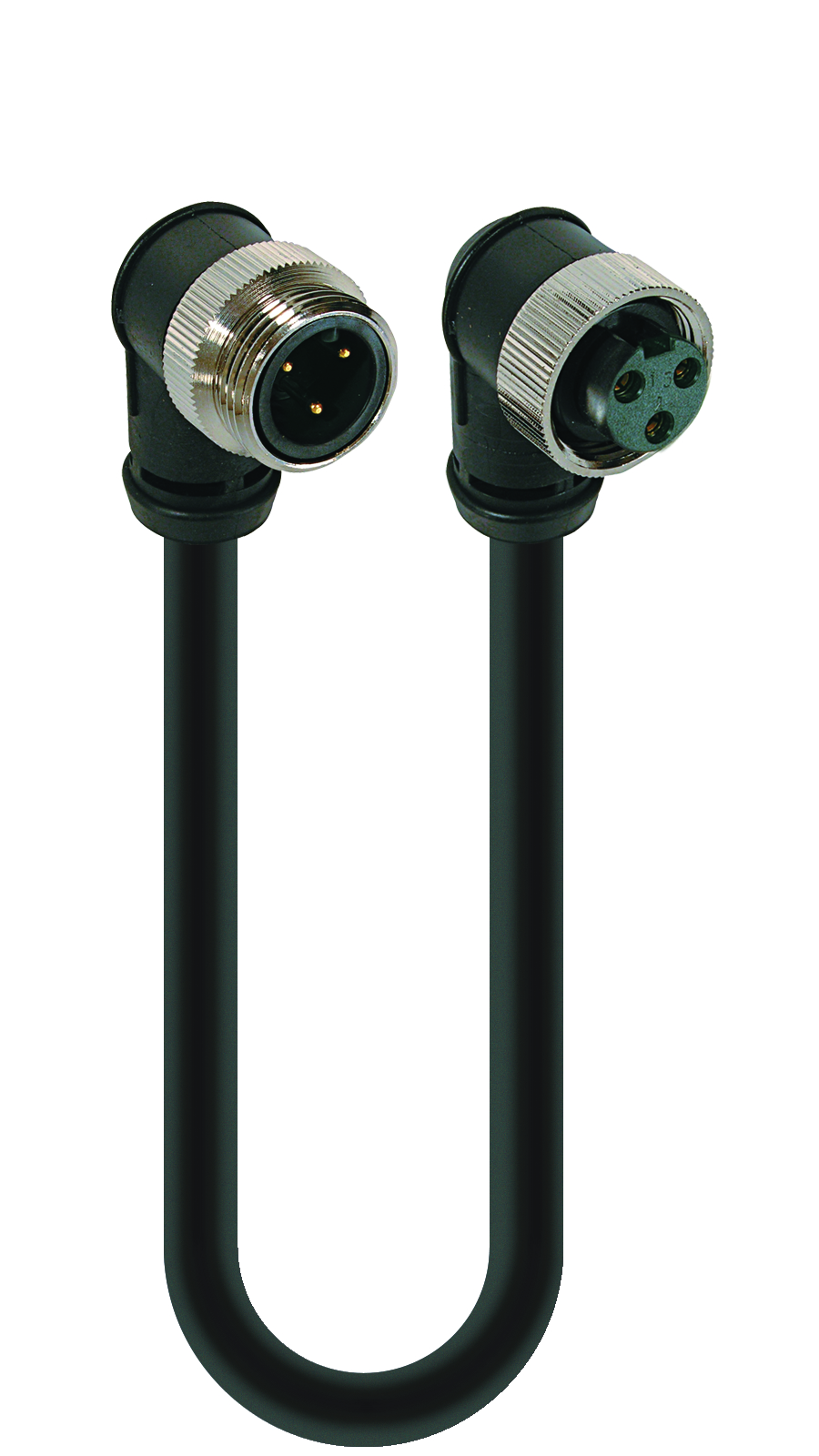

Mini cordon d'alimentation double : 7/8" mâle coudé vers 7/8" femelle coudé, 3 broches (2+PE), corps noir, 600 V, 18 A ; câble TPE noir, 14 AWG

Mini cordon d'alimentation double : 7/8" mâle coudé vers 7/8" femelle coudé, 3 broches (2+PE), corps noir, 600 V, 18 A ; câble TPE noir, 14 AWG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RSWPA 3-RKWPA 3-802
5 de 5

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Type de connecteur

Cordon, deux extrémités

Type de blindage

Non blindé

Tension nominale (UL)

600 V

Courant nominal (UL)*

18 A

Côté 1 Sous-famille de produits

7/8"

Côté 1 Type de contact/genre

mâle

Modèle de connecteur

coudé

Type de fixation

Écrou de couplage

Nombre de broches

3(2+PE)

Température ambiante (fonctionnement)*

-30 °C à + 90 °C

Degré de protection/Indice IP**

IP 67, IP 68

Matériau de base de contact

CuSn

Côté 1 Placage de contact

Ni/Au

Matériau du porteur de contact

PVC

Couleur du porteur de contact

noir

Matériau du corps moulé

PVC

Couleur du corps moulé

noir

Matériau de la fixation

CuZn

Numéro du câble

802

Taille du conducteur

14 AWG

Nombre de fils

3

Matériau de la gaine du câble

Élastomères thermoplastiques (TPE)

Couleur de l'enveloppe du câble

Noir

Diamètre D du câble

ø 0.359"

Matériau d'isolation des fils

PVC/NYLON

Température ambiante (installation fixe)

-30 °C à + 90 °

Type de câble UL

TC-ER

Classe d'inflammabilité (gaine du câble)

FT-4

Côté 2 Sous-famille de produits

7/8"

Côté 2 Type de contact/genre

femelle

Modèle de connecteur, côté 2

coudé

Type de fixation, côté 2

Vis de couplage

Nombre de broches, côté 2

3(2+ (PE)

Température ambiante (fonctionnement), côté 2

-30 °C à + 90 °C

Degré de protection/indice IP, côté 2**

IP 67, IP 68

Matériau de base de contact, côté 2

CuSn

Placage du contact, côté 2

Ni/Au

Matériau du porteur de contact, côté 2

PVC

Couleur du porteur de contact, côté 2

noir

Matériau du corps moulé, côté 2

PVC

Couleur du corps moulé, côté 2

noir

Matériau de la fixation, côté 2

CuZn

Fichier UL

E482233

UL

TC-ER

Conforme au RoHS

Oui

Résistance aux huiles

Résistance aux hydrocarbures I/II

Résistance aux UV

Résistance à la lumière du soleil

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
511000649 RSWPA 3-RKWPA 3-802/0.5M 0.5 m
511000650 RSWPA 3-RKWPA 3-802/1M 1 m
511000652 RSWPA 3-RKWPA 3-802/2M 2 m
511000654 RSWPA 3-RKWPA 3-802/3M 3 m
511000655 RSWPA 3-RKWPA 3-802/4M 4 m
511000656 RSWPA 3-RKWPA 3-802/5M 5 m
511000657 RSWPA 3-RKWPA 3-802/6M 6 m
511000658 RSWPA 3-RKWPA 3-802/8M 8 m
511000659 RSWPA 3-RKWPA 3-802/10M 10 m
511000660 RSWPA 3-RKWPA 3-802/12M 12 m
511000661 RSWPA 3-RKWPA 3-802/14M 14 m
511000662 RSWPA 3-RKWPA 3-802/15M 15 m
511000663 RSWPA 3-RKWPA 3-802/18M 18 m
511000664 RSWPA 3-RKWPA 3-802/20M 20 m
511000665 RSWPA 3-RKWPA 3-802/22M 22 m
511000666 RSWPA 3-RKWPA 3-802/25M 25 m
511000667 RSWPA 3-RKWPA 3-802/30M 30 m
511000668 RSWPA 3-RKWPA 3-802/35M 35 m
511000669 RSWPA 3-RKWPA 3-802/40M 40 m
511000670 RSWPA 3-RKWPA 3-802/45M 45 m
511000671 RSWPA 3-RKWPA 3-802/50M 50 m
511000651 RSWPA 3-RKWPA 3-802/1.5M 1.5 m
511000653 RSWPA 3-RKWPA 3-802/2.5M 2.5 m
