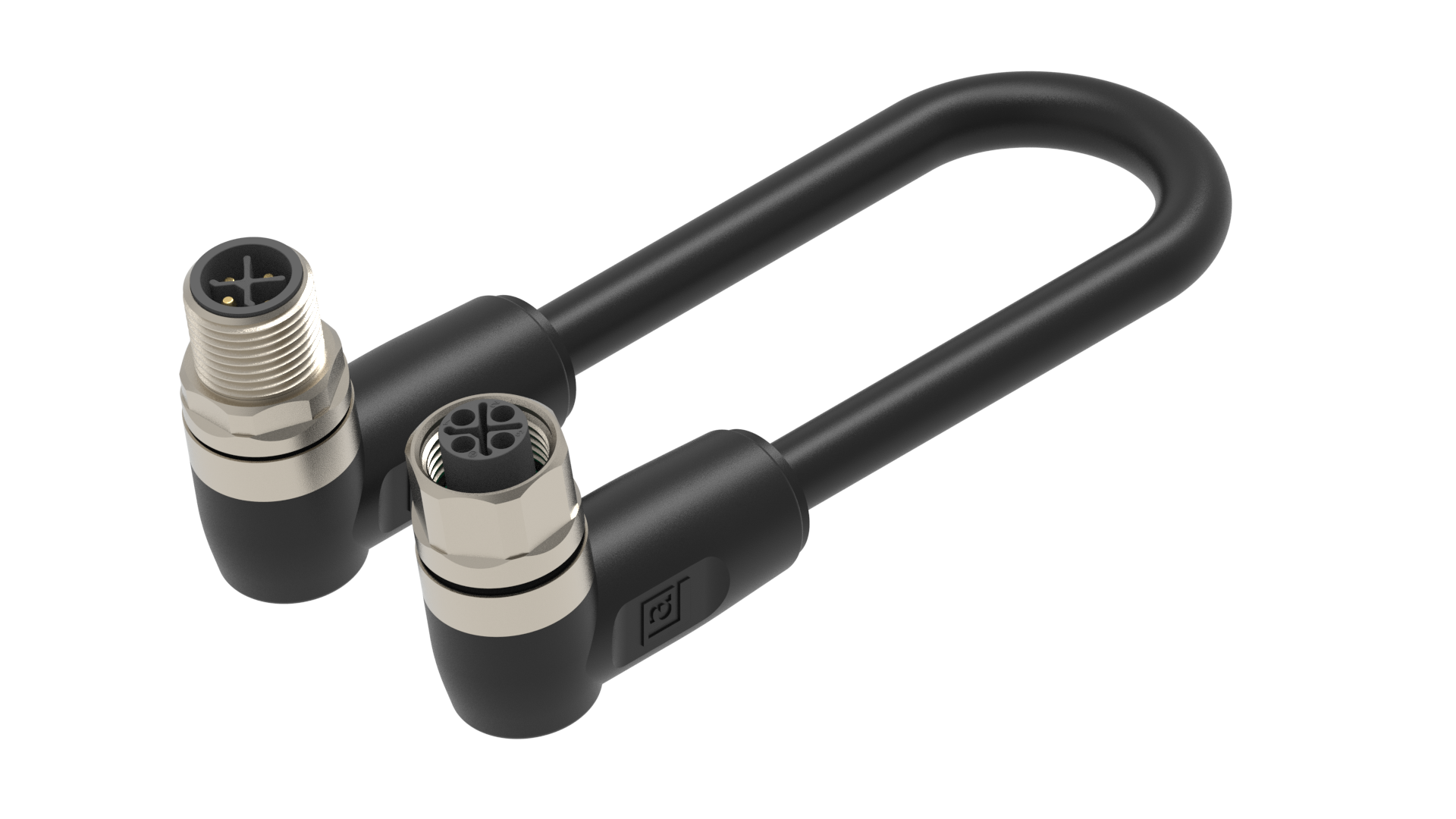

Connecteurs d'alimentation - RSWT 4S-RKWT 4S-1028

Cordon M12 vers M12, applications d'alimentation industrielles, câble PUR noir, non blindé, AWM : 20939, mâle vers femelle, coudé, codage S, 4 broches (3+PE), 4x2,5 mm², tension de service 600 V AC/DC, courant nominal 24 A (20 A UL en attente), -40 °C 125 °C (température de fonctionnement), adapté aux environnements IP65, IP67, IP69K, IEC 60664-1 (2020-05), UL 2237 ; cULus

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	PE
black 1	black 2	black 3	green-yellow

Vue de face côté 2

Pin 1	Pin 2	Pin 3	PE
black 1	black 2	black 3	green-yellow

Famille de produits	Connecteur d'alimentation
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	630 V
Tension nominale (UL)	600 V
Tension nominale d'impulsion	6,0 kV
Tension de fonctionnement	600 V AC/DC
Courant nominal	24 A
Courant nominal (UL)*	16 A (certifié UL) ; Le produit est conçu pour répondre aux exigences UL 20 A, il n’est PAS encore certifié ; a UL 20 Un processus de certification peut être lancé sur demande spéciale sur la base d’un accord séparé avec nous.

Données techniques côté 1

Côté 1 Sous-famille de produits	De puissance M12
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	coudé
Type de fixation	Vis de couplage
Nombre de broches	4(3+PE)
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-40 °C ... 125 °C, avis de déclassement
Degré de protection/Indice IP**	IP65, IP67, IP69K
Norme de conception de la face 1	CEI 61076-2-111
Degré de pollution de la face 1	3 selon CEI 60664-1
Distance d'isolement/de fuite	CEI 60664-1 (2020-05)
Catégorie de surtension	III selon CEI 60664-1
Matériau de base de contact	CuNi
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Matériau du corps moulé	TPE
Couleur du corps moulé	noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau du joint torique	FKM
Couple de serrage (vis de contact)	M 12x1 : (60-65) Ncm, serrage à la main

Données du câble

Numéro du câble	1028
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 4 x D
Rayon de courbure minimal (inst. flexible)	˃ 7,5 x D
Cycles (courbure)	˃ 10 millions, max. 50 m/s²
Cycles (Torsion)	˃ 5 millions @ ± 30 ° /1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 8.6 ±0,2
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø2.55 mm
Température ambiante (installation fixe)	-30 °C ... 80 °C
Température ambiante (installation flexible)	-40 °C ... 125 °C
Température ambiante (installation fixe courte durée 100 h)	-40 °C ... 80 °C
Température ambiante (installation avec chaîne d'entraînement)	-20 °C ... 60°C
Type de câble UL	AWM : 20939
Classe d'inflammabilité (gaine du câble)	VDE 0482-332-1-2, DIN EN 60332-1-2 / CEI 60332-1 / UL VW-1, CSA FT1

Données techniques côté 2

Côté 2 Sous-famille de produits	De puissance M12
Côté 2 Type de contact/genre	femelle
Modèle de connecteur, côté 2	coudé
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	4(3+PE)
Code, côté 2	S
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	-40 °C ... 125 °C, avis de déclassement
Degré de protection/indice IP, côté 2**	IP65, IP67, IP69K
Modèle standard, coté 2	CEI 61076-2-111
Degré de pollution, côté 2	3 selon CEI 60664-1
Distance d'isolement/de fuite, côté 2	CEI 60664-1 (2020-05)
Catégorie de surtension, côté 2	III selon CEI 60664-1
Matériau de base de contact, côté 2	CuNi
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PBT GF
Couleur du porteur de contact, côté 2	noir
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 V-2
Matériau du corps moulé, côté 2	TPE
Couleur du corps moulé, côté 2	noir
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	Cu/Ni
Matériau du joint torique, côté 2	FKM
Couple de serrage (vis de contact), côté 2	M 12x1 : (60-65) Ncm, serrage à la main
