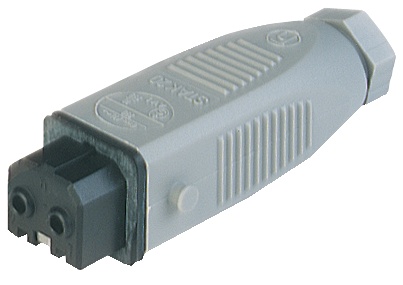

Connecteurs d'alimentation-STAK 20

Connecteur d'alimentation rectangulaire à monter sur le terrain (série ST) : femelle, droit avec serre-câble, 2 broches + PE, boîtier gris, 230 V CA/CC, 16 A CA/6 A CC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	Série ST
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	femelle
Modèle de connecteur	Droit avec décharge de traction
Nombre de broches	2+PE
Type de blindage	Non blindé
Type de fixation	support de sécurité
Tension nominale	250 V AC/DC
Tension nominale d'impulsion	2,5 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	16 A CA / 10 A CC
Résistance de contact côté 1	≤ 10 mOhm
Cycles d'accouplement	max. 50
Type de connexion	borne à vis
Presse-étoupe	PG 7
Section transversale	0,25 mm² à 1,50 mm²
Décharge de traction	Serre-câble
Câbles appropriés	Ø4 mm à 6,5 mm Ø
Température ambiante (fonctionnement)*	-30°C à +90°C, avis de déclassement
Plage de température (joint)	-30°C à +90°C
Degré de protection/Indice IP**	IP54
Norme de conception de la face 1	DIN EN 61984 (VDE 0627)
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du boîtier	PA GF
Couleur du boîtier	gris
Classe d'inflammabilité (boîtier)	UL 94 HB
Matériau du presse-étoupe	PA GF
Joint du presse-étoupe	NBR (presse-étoupe)
Couleur du presse-étoupe	gris
Classe d'inflammabilité (presse-étoupe)	UL 94 V-0
Matériau de la décharge de traction	CuZn, nickelé
Matériau du joint	NBR (joint plat)

Circuit

Couple de serrage (vis de contact)	M3 : (25-30) Ncm
Couple de serrage (presse-étoupe)	PG 7 : (150-250) Ncm
Couple de fixation (vis de décharge de traction)	M 2 : (30-40) Ncm
Couple de serrage (fixation)	M 2.5 : (40-50) Ncm, boîtier
Accessoires à commander séparément	STASI 2, 732-044-..., support de sécurité

Autorisations

Fichier UL	E95522
UL	UL
VDE	VDE 61984
SEV	SEV

Notes

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
