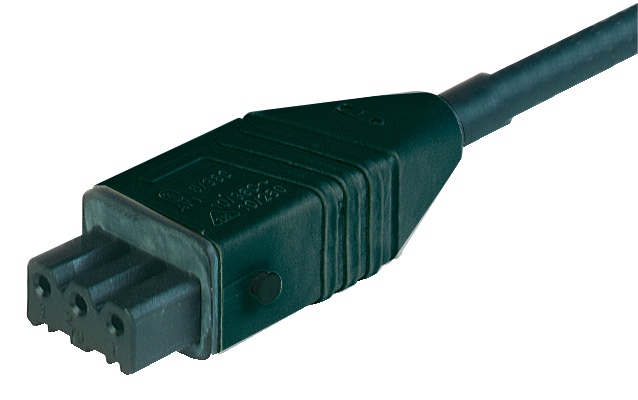

Connecteurs d'alimentation - STAK 3 K 075 noir

Cordon monobrin (série ST) : femelle, droit, 3 broches + PE, boîtier noir, 400 V CA/230 V CC, 10 A

Spécifications

Pin 1	Pin 2	Pin 3	PE
brown	blue	black	green-yellow

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	Série ST
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	femelle
Modèle de connecteur	droit
Nombre de broches	3+EP
Type de blindage	Non blindé
Type de fixation	support de sécurité
Tension nominale	400 V AC/250 V DC
Tension nominale d'impulsion	2,5/4,0 kV
Tension de fonctionnement	400 V AC/230 V DC
Courant nominal	10 A
Résistance de contact côté 1	≤ 10 mOhm
Cycles d'accouplement	max. 50
Type de connexion	soudage
Section transversale	0.75 mm²
Température ambiante (fonctionnement)*	-30°C à +90°C, avis de déclassement
Plage de température (joint)	-30°C à +90°C
Degré de protection/Indice IP**	IP54
Norme de conception de la face 1	DIN EN 61984 (VDE 0627)
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	PA GF
Couleur du boîtier	noir
Classe d'inflammabilité (boîtier)	UL 94 HB
Matériau du joint	NBR

Accessoires à commander séparément	STASI 3, 732-045-…, support de sécurité

Numéro du câble	H05RR-F 4G0.75
Taille du conducteur	0.75 mm²
Nombre de fils	4
Matériau de la gaine du câble	EM 3 (EPDM)
Matériau d'isolation des fils	EI 4 (EPDM)
Température ambiante (installation fixe)	-25°C à +60°C

VDE	VDE 61984
SEV	SEV

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
