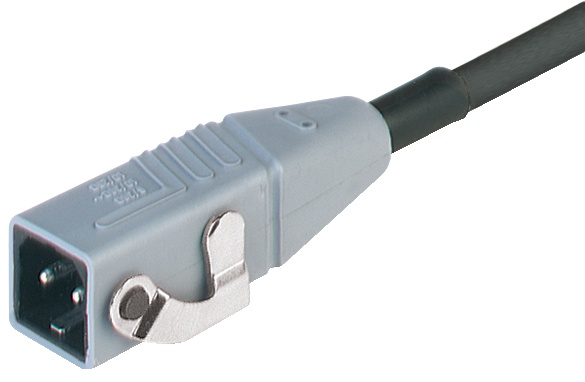

Connecteurs d'alimentation-STAS 2 K 075 SI

Cordon d'alimentation simple (série ST) : mâle, droit avec support de sécurité, 2 broches + PE, boîtier gris, 230 V CA/CC, 10 A CA/6 A CC

Spécifications

Pin 1	Pin 2	PE
blue	brown	green-yellow

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	Série ST
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	Droit avec crochet de sécurité
Nombre de broches	2+PE
Type de blindage	Non blindé
Type de fixation	support de sécurité
Tension nominale	250 V AC/DC
Tension nominale d'impulsion	2,5 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	10 A CA / 6 A CC
Résistance de contact côté 1	≤ 10 mOhm
Cycles d'accouplement	max. 50
Type de connexion	soudage
Section transversale	0.75 mm²
Température ambiante (fonctionnement)*	-30°C à +90°C, avis de déclassement
Degré de protection/Indice IP**	IP54
Norme de conception de la face 1	DIN EN 61984 (VDE 0627)
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	PA GF
Couleur du boîtier	gris
Classe d'inflammabilité (boîtier)	UL 94 HB

Accessoires à commander séparément	STASI 2, 732-044-..., support de sécurité

Numéro du câble	H05RR-F 3G0.75
Longueur de câble	1 m
Taille du conducteur	0.75 mm²
Nombre de fils	3
Matériau de la gaine du câble	EM 3 (EPDM)
Matériau d'isolation des fils	EI 4 (EPDM)
Température ambiante (installation fixe)	-25°C à +60°C

VDE	VDE 61984
SEV	SEV

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
