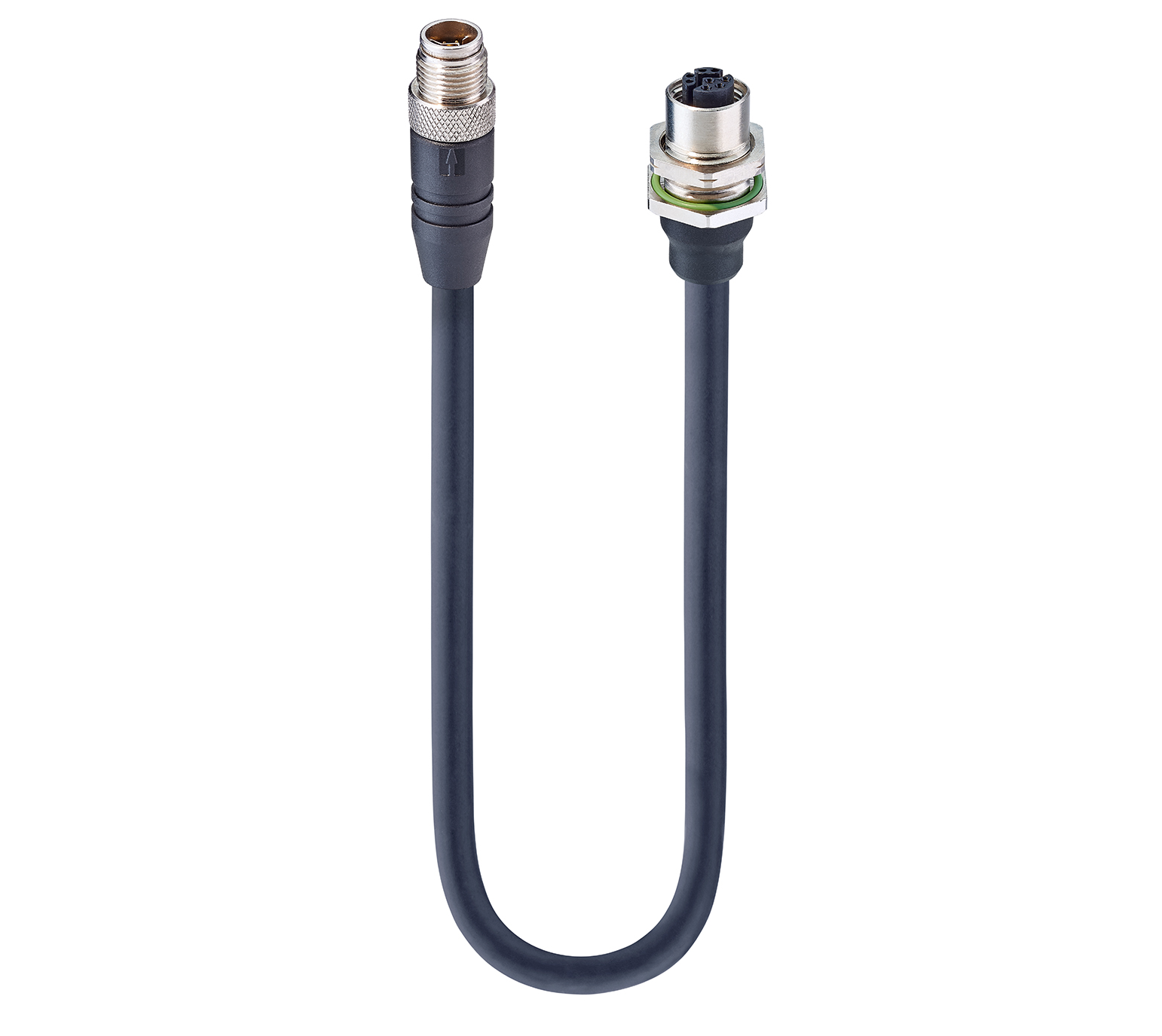

Cordon de données Fast Ethernet Cat5e à double extrémité : connecteur hybride M12 mâle droit, codage Y, noir, vers prise hybride M12 femelle droite, codage Y, noir, blindé, 50 V CA/CC, alimentation : 6 A ; données : 0,5 A ; câble PUR noir, 8 fils, données : 4 x 0,15 mm² + alimentation : 4 x 0,75 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white-orange	orange	white-green	green	blue	white	brown	black

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white-orange	orange	white-green	green	blue	white	brown	black

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	50 V
Tension nominale (UL)	50 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	50 V CA/ CC
Courant nominal	Alimentation : 6 A ; données : 0,5 A
Courant nominal (UL)*	Alimentation : 6 A ; données : 0,5 A
Type de transmission de données	Ethernet rapide Cat5e
Taux de transmission des données	100 Mbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 hybride
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis de couplage
Nombre de broches	8
Code, côté 1	Y
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 80 °C
Degré de protection/Indice IP**	IP65, IP67, IP69K
Modèle standard	CEI 61076-2-113
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT-GF
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	Données : UL 94 V-2 + Puissance : UL 94 V-0
Matériau du corps moulé	TPU
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	GD-Zn, plaqué nickel
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	922
Taille du conducteur	Données : 4x0,15 mm² + Puissance : 4x0,75 mm²
Nombre de fils	8
Rayon de courbure minimal (inst. fixe)	˃ 6 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 1-2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir mat similaire RAL 9005
Diamètre D du câble	ø 8h00 ± 0,3 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	Données: ø 1.15 ± 0,03 mm + Pouvoir: ø 1,70 ± 0,05 mm
Blindage complet (câble)	Cu-ETP1 étamé
Blindage de l'élément	Blindage feuille d'aluminium
Température ambiante (installation fixe)	- 40 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation flexible)	- 30 °C - + 70 °C
Type de câble UL	AWM : 20233
Caractéristiques de câble	Exclusion des matières dangereuses ; exclusion du PVC et du silicone
Couleurs de base	Données : vert, orange, blanc-vert, blanc-orange + Puissance : marron, noir, blanc, bleu

Données techniques côté 2

Côté 2 Sous-famille de produits	M12 Réceptacle hybride
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	8
Code, côté 2	Y
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 90 °C
Température de fonctionnement (UL), côté 2	max. + 80 °C
Degré de protection/indice IP, côté 2**	IP65, IP67, IP69K
Modèle standard, coté 2	CEI 61076-2-113
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PBT-GF
Couleur du porteur de contact, côté 2	Noir
Classe d'inflammabilité (porteur de contact), côté 2	Données : UL 94 V-2 + Puissance : UL 94 V-0
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Noir
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau du boîtier, côté 2	CuZn, nickelé
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	En plaqué nickel
Matériau de blindage, côté 2	Boîtier : CuZn, étamé , Manchon : GD-Zn, nickelé

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cULus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	EN 50267-2-1, CEI 60754-1 max. 0,5 % HCI
Résistance aux huiles	Exigences en matière d'huile standard CEI 60811-2-1, ASTM 1.

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.46 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.46 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
934966201	RSTS 8Y-RKHS 8Y-922/0,3 M	0.3 m
934966202	RSTS 8Y-RKHS 8Y-922/0,6 M	0.6 m
934966203	RSTS 8Y-RKHS 8Y-922/1 M	1 m
934966204	RSTS 8Y-RKHS 8Y-922/2 M	2 m
934966205	RSTS 8Y-RKHS 8Y-922/3 M	3 m
934966206	RSTS 8Y-RKHS 8Y-922/5 M	5 m
934966207	RSTS 8Y-RKHS 8Y-922/10 M	10 m
934966208	RSTS 8Y-RKHS 8Y-922/15 M	15 m
