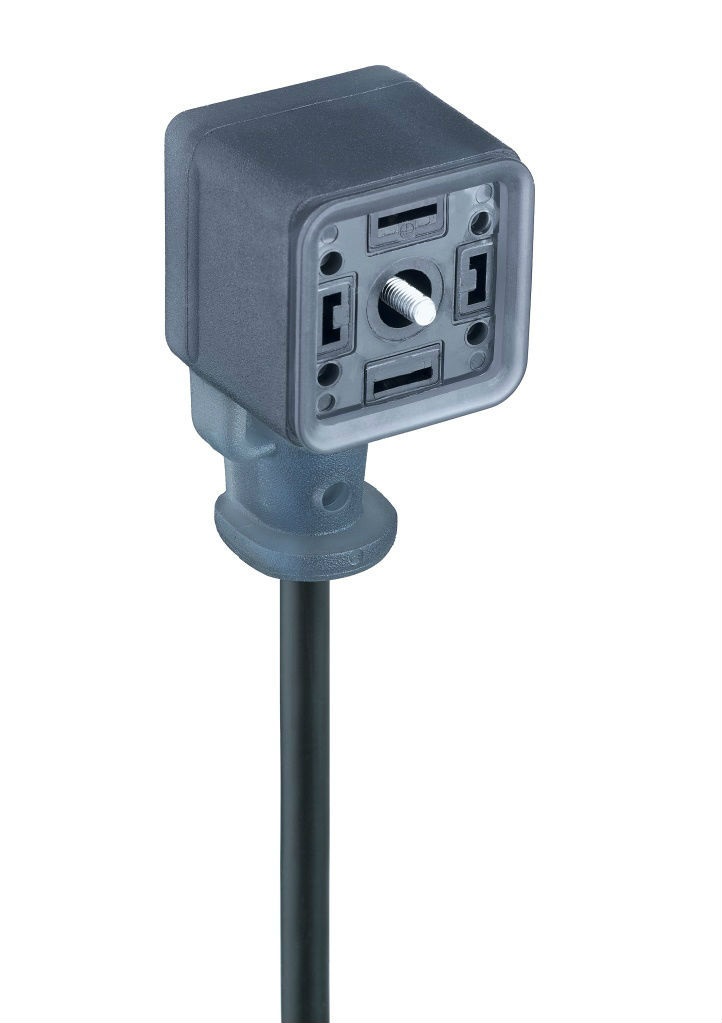

Connecteurs de vannes - GAN22LU-V21-212

Cordon coudé femelle à extrémité unique, forme A | Contacts : 2+2 PE | Varistance (MOV) & LED jaune | 120 V / 6 A | Câble : gaine PVC noire ; 3 x 0,50 mm² (20 AWG) ; IEC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Cycle de vie du produit

Cycle de vie	Actif - Le produit est disponible
Disponibilité	Actif

Vue de face

Pin 1	Pin 2	PE1	PE2
brown	blue	green-yellow	green-yellow

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GAN
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	2+2 PE
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	120 V
Tension nominale d'impulsion	4,0 kV (PCBA 2,0 kV)
Tension de fonctionnement	110 V AC/DC
Courant nominal	6 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Section transversale	0.50 mm²
Température ambiante (fonctionnement)*	- 25 °C - + 85 °C [Température étendue - 40 °C - + 105 °C avec accessoire de joint supplémentaire, 934887001]
Degré de protection/Indice IP**	IP65, IP67*
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Étain sur cuivre (Cu/Sn)
Matériau du porteur de contact	Polybutylène téréphtalate rempli de verre (PBT-GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Translucide gris
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips
Matériau du joint	Joint intégré moulé

Circuit

Circuit de protection	Varistance (MOV) & DEL jaune
Indicateur de fonction	LED jaune
Circuit de protection	Varistance (MOV) & Indicateur de fonction (LED)
Couple de serrage (fixation)	(50-60) Ncm
Accessoires à commander séparément	934887001 - Joint GAN EPDM et clip de maintien

Données du câble

Numéro du câble	212
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	Chlorure de polyvinyle (PVC)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	Ø 5,0 mm [ 0,197 " ]
Matériau d'isolation des fils	Chlorure de polyvinyle (PVC)
Diamètre du fil isolé	Ø 1,70 mm [ 0,07 " ]
Température ambiante (installation fixe)	-40 °C à + 70 °C
Température ambiante (installation flexible)	+ 5 °C à + 70 °C
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; exclusion du silicone

Autorisations

VDE	Oui

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Sans halogène	Non
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
