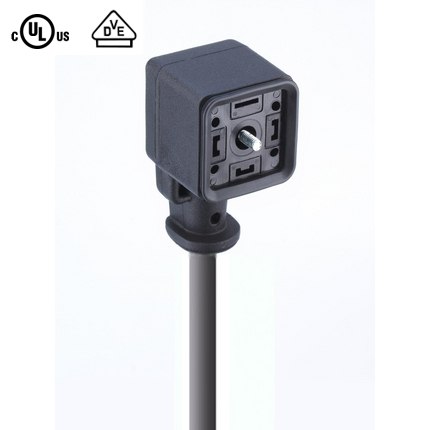

Connecteurs de vannes - GAN310U-A0U-604

Spécifications

Cycle de vie	Actif - Le produit est disponible
Disponibilité	Actif

Pin 1	Pin 2	Pin 3	PE
brown	blue	black	green-yellow

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GAN - cULus 2238
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	3+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	250 V
Tension nominale (UL)	250 V
Tension nominale (CSA)	250 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	10 A
Courant nominal (UL)*	6 A
Courant nominal (CSA)*	6 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Section transversale	0.75 mm²
Température ambiante (fonctionnement)*	- 25 °C - + 85 °C [Température étendue - 40 °C - + 105 °C avec accessoire de joint supplémentaire, 934887001]
Température de fonctionnement (UL)	max. + 85 °C
Température de fonctionnement (CSA)	max. + 85 °C
Degré de protection/Indice IP**	IP65, IP67 (IP69K : sans joint supplémentaire ; max. + 80 °C)
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Étain sur cuivre (Cu/Sn)
Matériau du porteur de contact	Polybutylène téréphtalate rempli de verre (PBT-GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips
Matériau du joint	Joint intégré moulé

Circuit de protection	Pas de circuit de protection
Circuit de protection	Pas de circuit de protection
Couple de serrage (fixation)	(50-60) Ncm
Accessoires à commander séparément	934887001 - Joint GAN EPDM et clip de maintien

Numéro du câble	604
Taille du conducteur	0.75 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 4 x D
Rayon de courbure minimal (inst. flexible)	˃ 7,5 x D
Cycles (courbure)	˃ 5 millions
Matériau conducteur	Cu
Matériau de la gaine du câble	Polyuréthane (PUR)
Couleur de l'enveloppe du câble	Gris
Diamètre D du câble	Ø 6,5 mm [ 0,256 " ]
Matériau d'isolation des fils	Polypropylène (PP)
Diamètre du fil isolé	Ø 1,92 mm [ 0,08 " ]
Température ambiante (installation fixe)	- 40 °C à + 90 °C (UL : + 80 °C)
Température ambiante (installation flexible)	- 20 °C à + 90 °C (UL : + 80 °C)
Type de câble UL	AWM : 21198
Classe d'inflammabilité (gaine du câble)	CEI 60332-1, DIN VDE 0472 Teil 804 méthode de test B, UL/CSA FT2
Caractéristiques de câble	Exclusion des matières dangereuses selon : 2000/53/CE, 2011/65/UE, 2003/11/CE, 1907/2006/CE, Résistant aux acides, aux alcalis et aux solvants, résistant aux UV et à l'ozone

Conforme au RoHS	Oui

Sans halogène	Oui
Résistance aux huiles	VDE 0250 et 0472

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
