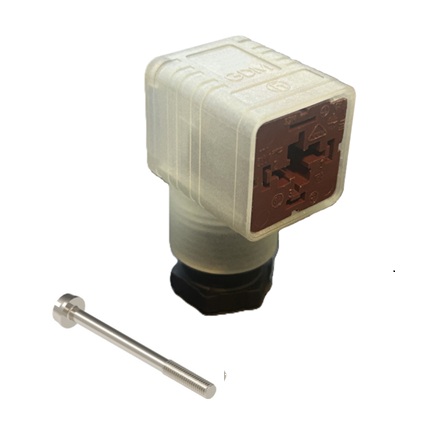

Connecteurs de vannes - GDM 2009 110 NEON V220 MA2A ME

Spécifications

Disponibilité	Obsolète avec alternative
Date de l’annonce de l’abandon	2025-11-12
Date de la dernière commande	2025-11-12
Date de la dernière livraison	2025-11-12

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GDM Legacy
Type de connecteur	Assemblage sur site
Sous-type de connecteur	Type A
Côté 1 Type de contact/genre	Contacts de prise / femelle
Modèle de connecteur	Forme A \| Féminin \| 2+EP \| 90°
Nombre de broches	2+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale, M 3 x 35
Remplacé par	ID : 934888035 Nom : GDM21F6-V21-10D
Tension nominale	120 V
Tension de fonctionnement	110 V AC/DC
Courant nominal	10 A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Borne à vis
Presse-étoupe	PG9
Dimension du filetage	PG 9
Section transversale	0,25 - 1,5 mm²
Câbles appropriés	Ø 4,5 - 7.5 mm
Température ambiante (fonctionnement)*	-25°C à +80°C
Degré de protection/Indice IP**	IP65
Norme de conception de la face 1	DIN EN 175301-803-A, ISO 4400
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-étain (Cu/Sn)
Matériau du porteur de contact	Polyamide renforcé de fibres de verre (PA GF)
Couleur du porteur de contact	Brun
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du boîtier	Polyamide renforcé de fibres de verre (PA GF)
Couleur du boîtier	Translucide
Classe d'inflammabilité (boîtier)	UL 94 HB
Matériau du presse-étoupe	Polyamide renforcé de fibres de verre (PA GF)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR), 269604000
Couleur du presse-étoupe	Noir
Classe d'inflammabilité (presse-étoupe)	UL 94 HB
Matériau de la fixation	Fixation en acier (4.8 , Fe/Zn B)
Matériau du joint	Vendu séparément

Circuit de protection	Varistance (MOV) & Lampe au néon
Indicateur de fonction	Lampe à incandescence
Circuit de protection	Varistance (MOV) V220MA2A
Couple de serrage (vis de contact)	(50-60) Ncm
Couple de serrage (presse-étoupe)	(250-375) Ncm
Couple de serrage (fixation)	(50-60) Ncm
Type de montage	Vis centrale M 3x35

PORTÉE	Conforme
Conforme au RoHS	Conforme

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d’essai CEI 60529 en utilisant un produit d’accouplement Hirschmann / Lumberg Automation

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d’essai CEI 60529 en utilisant un produit d’accouplement Hirschmann / Lumberg Automation

Article n°	Description de l'élément	Vis centrale	Joint	Emballage	Remplacé apr
927801143	R/B ABANDONNÉ 934888035	1 - Vis centrale en acier, tête combi	0 - Vendu séparément	D - Emballage collectif 50 pièces, assemblées	ID : 934888035 Nom : GDM21F6-V21-10D
