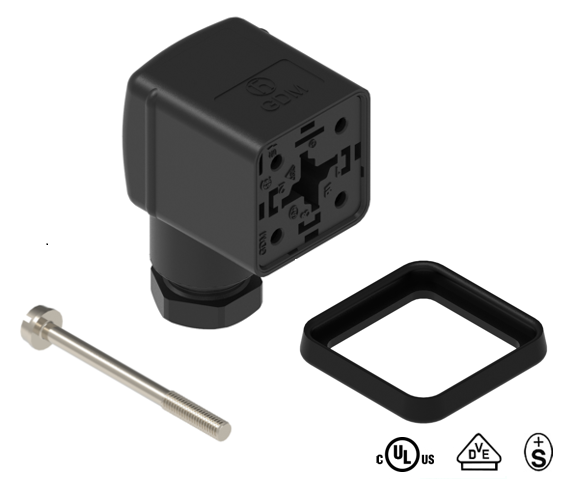

Connecteurs de vannes - GDM31AB-A0U-1ED

Spécifications

Description de l'élément	GDM31AB-A0U-1ED

Disponibilité	Actif
Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GDM Standard
Type de connecteur	Assemblage sur site
Sous-type de connecteur	Type A
Côté 1 Type de contact/genre	Contacts de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	3+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale, M 3 x 35
Tension nominale	250 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	10 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Borne à vis
Presse-étoupe	PG 11
Dimension du filetage	PG 11
Section transversale	0,25 - 1,5 mm²
Câbles appropriés	Ø 4,5 - 11 mm
Température ambiante (fonctionnement)*	- 40 °C à + 125 °C [ Connecteur ] - 30 °C à + 90 °C [ lorsqu'il est accouplé avec un joint NBR] - 15 °C à + 125 °C [ lorsqu'il est accouplé avec un joint FKM] - 40 °C à + 125 °C [ lorsqu'il est accouplé avec un joint EPDM ou MPQ]
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-étain (Cu/Sn)
Matériau du porteur de contact	Polyamide renforcé de fibres de verre (PA GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du boîtier	Polyamide renforcé de fibres de verre (PA GF)
Couleur du boîtier	Noir
Classe d'inflammabilité (boîtier)	UL 94 5VA
Matériau du presse-étoupe	Polyamide renforcé de fibres de verre (PA GF)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR)
Couleur du presse-étoupe	Noir
Classe d'inflammabilité (presse-étoupe)	UL 94 5VA
Matériau de la fixation	Fixation en acier (4.8 , Fe/Zn B)
Matériau du joint	Profil : GDM 3-16 Caoutchouc nitrile butadiène (NBR), inclus

Circuit de protection	Pas de circuit de protection
Circuit de protection	Pas de circuit de protection
Couple de serrage (vis de contact)	(40-50) Ncm pour conducteur de taille 0,5 - 1,5 mm² ; (30-40) Ncm pour la taille du conducteur 0.38-0.34 mm² ; (25-30) Ncm pour conducteur de taille 0,25 mm²
Couple de serrage (presse-étoupe)	(250-375) Ncm
Couple de serrage (fixation)	(50-60) Ncm

VDE	Règlement VDE numéro : E349
SEV	Oui

PORTÉE	Oui
Conforme au RoHS	Conforme

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.
