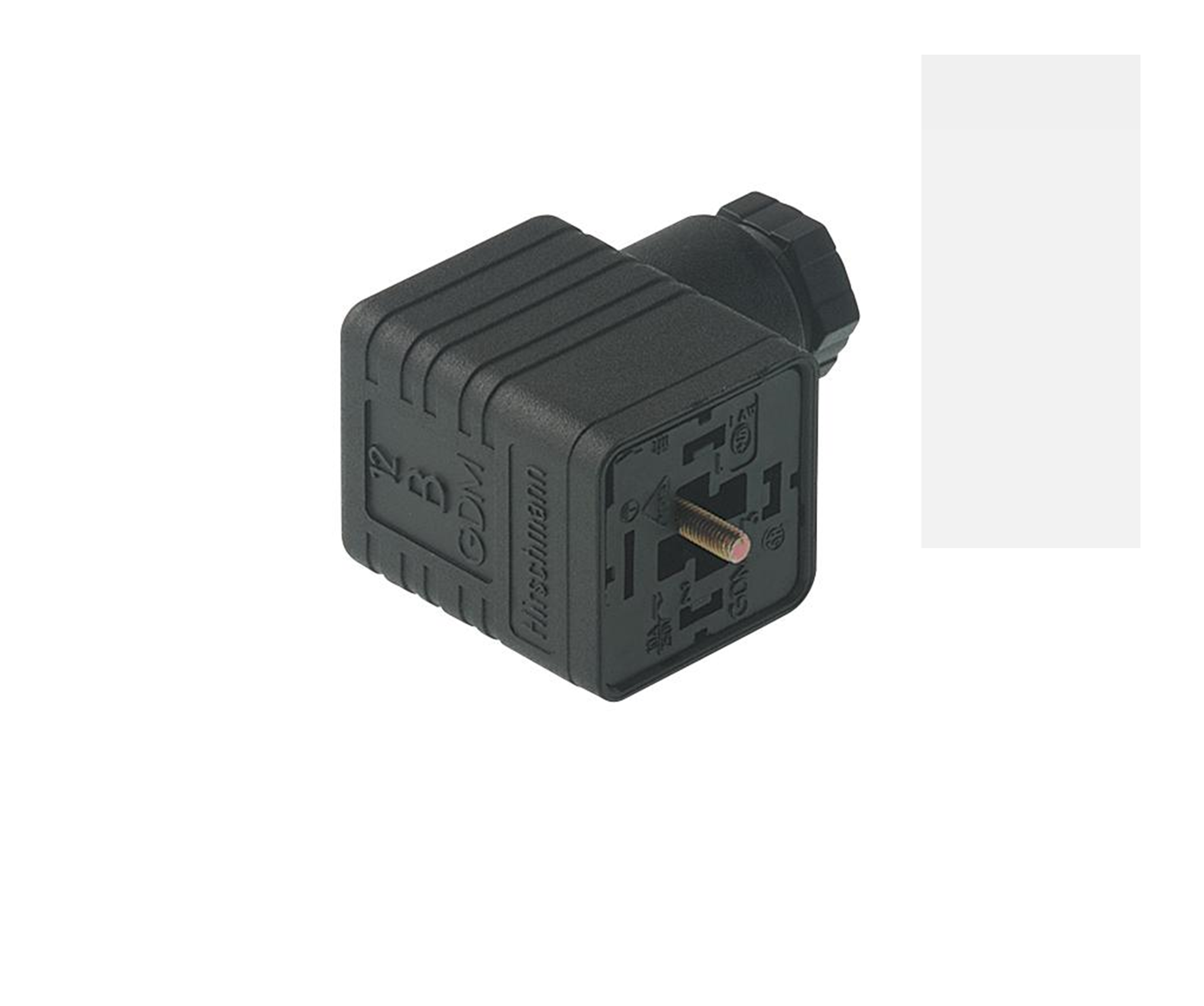

Connecteurs de vanne-GDMC 0009

Spécifications

Disponibilité	Actif
Date de la dernière commande	2024-08-02
Date de la dernière livraison	2024-12-31

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GDM Legacy
Type de connecteur	Assemblage sur site
Sous-type de connecteur	Type A
Côté 1 Type de contact/genre	Contacts de prise / femelle
Modèle de connecteur	Corps coudé (90°)
Nombre de broches	Lentilles vendues séparément (voir les téléchargements pour plus de détails)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale, M 3 x 35
Tension nominale	250 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	12 A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Serti
Presse-étoupe	PG 9
Dimension du filetage	PG9
Section transversale	0,50 - 1,5 mm²
Câbles appropriés	Ø 4,5 - 7 mm
Température ambiante (fonctionnement)*	- 40 °C à + 125 °C [ Connecteur ] - 30 °C à + 90 °C [ lorsqu'il est accouplé avec un joint NBR] - 15 °C à + 125 °C [ lorsqu'il est accouplé avec un joint FKM] - 40 °C à + 125 °C [ lorsqu'il est accouplé avec un joint EPDM ou MPQ]
Degré de protection/Indice IP**	IP65
Norme de conception de la face 1	DIN EN 175301-803-A, ISO 4400
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	Polyamide renforcé de fibres de verre (PA GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du boîtier	Polyamide (Nylon) chargé de fibres de verre (PA GF)
Couleur du boîtier	Noir
Classe d'inflammabilité (boîtier)	UL 94 HB
Matériau du presse-étoupe	Polyamide renforcé de fibres de verre (PA GF)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR)
Couleur du presse-étoupe	Noir
Matériau de la fixation	Fixation en acier (4.8 , Fe/Zn B)
Matériau du joint	Vendu séparément

Circuit de protection	Pas de circuit de protection
Couple de serrage (vis de contact)	Non applicable
Couple de serrage (presse-étoupe)	(250-375) Ncm
Couple de serrage (fixation)	(50-60) Ncm

VDE	Oui
SEV	Oui

Conforme au RoHS	Oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d’essai CEI 60529 en utilisant un produit d’accouplement Hirschmann / Lumberg Automation

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d’essai CEI 60529 en utilisant un produit d’accouplement Hirschmann / Lumberg Automation
