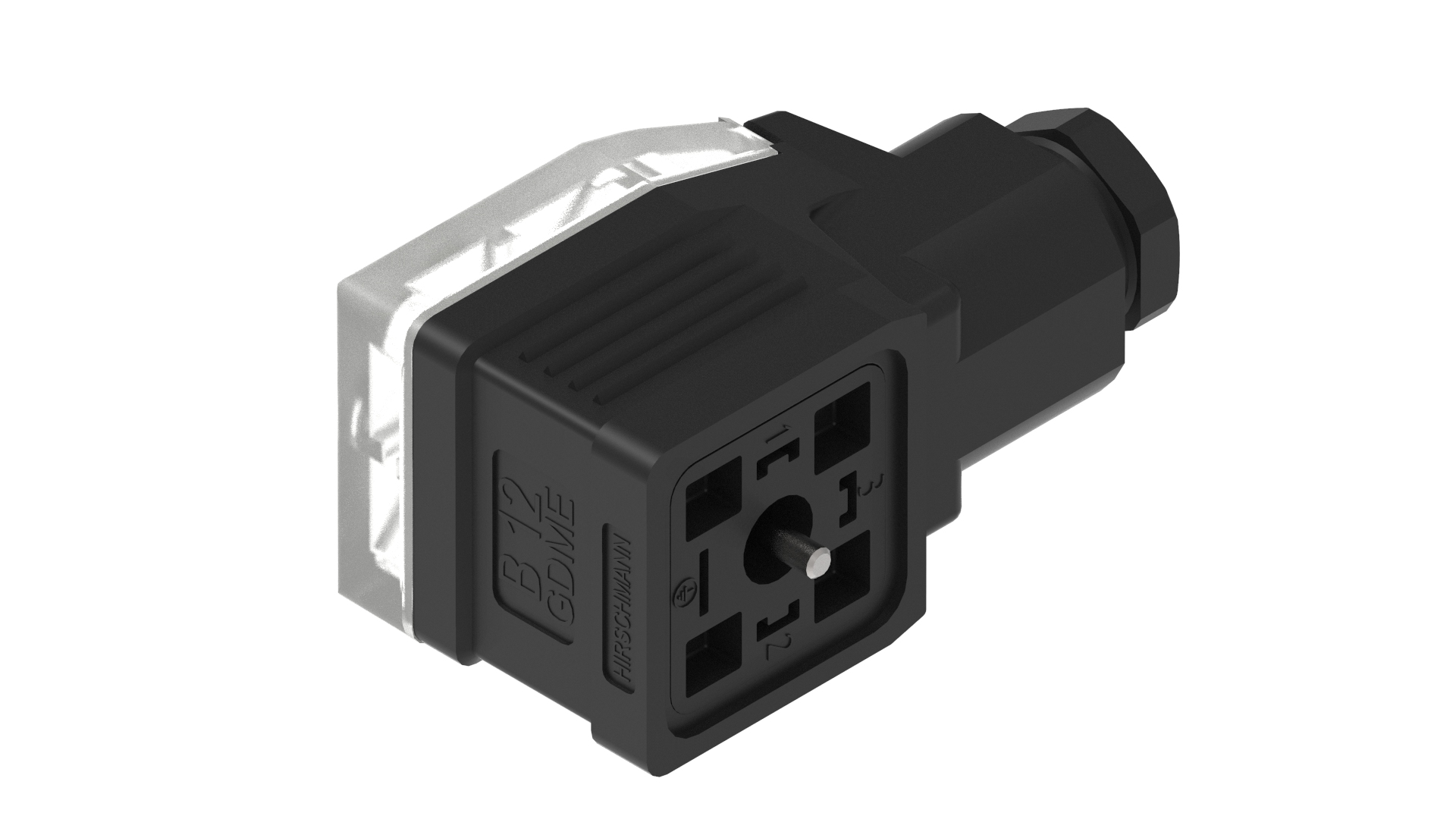

Connecteurs de vannes - GDME 3011 noir

Connecteur DIN robuste GDME à connexion sur site standard : forme A, 4 broches (3 + 1 PE ; PE sur la sortie du câble), boîtier noir avec couvercle transparent, type à vis, PG11 ; sans circuit, 230 V CC / 400 V CA CA/CC, 16 A

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Cycle de vie du produit

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GDME usage intensif
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	3+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V CC / 400 V CA
Courant nominal	16 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Vis
Presse-étoupe	PG11
Section transversale	0,25 - 1,5 mm²
Décharge de traction	Étrier
Câbles appropriés	Ø 4,5 - 11 mm
Température ambiante (fonctionnement)*	-25 °C - +80 °C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du boîtier	PA GF
Couleur du boîtier	Boîtier noir avec couvercle transparent
Classe d'inflammabilité (boîtier)	UL 94 V-0
Matériau du presse-étoupe	PA GF
Joint du presse-étoupe	NBR
Couleur du presse-étoupe	Noir
Matériau de la décharge de traction	PA GF
Matériau de la fixation	Acier, fente combi Philips
Matériau couvercle	PA GF
Classe d'inflammabilité (couvercle)	UL 94 HB
Matériau du joint	Vendu séparément

Circuit

Circuit de protection	Sans circuit
Couple de serrage (vis de contact)	M3 : (25-30) Ncm
Couple de serrage (presse-étoupe)	(150-200) Ncm
Couple de fixation (vis de décharge de traction)	(50-60) Ncm
Couple de serrage (fixation)	(50-60) Ncm

Autorisations

VDE	oui
SEV	oui

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
