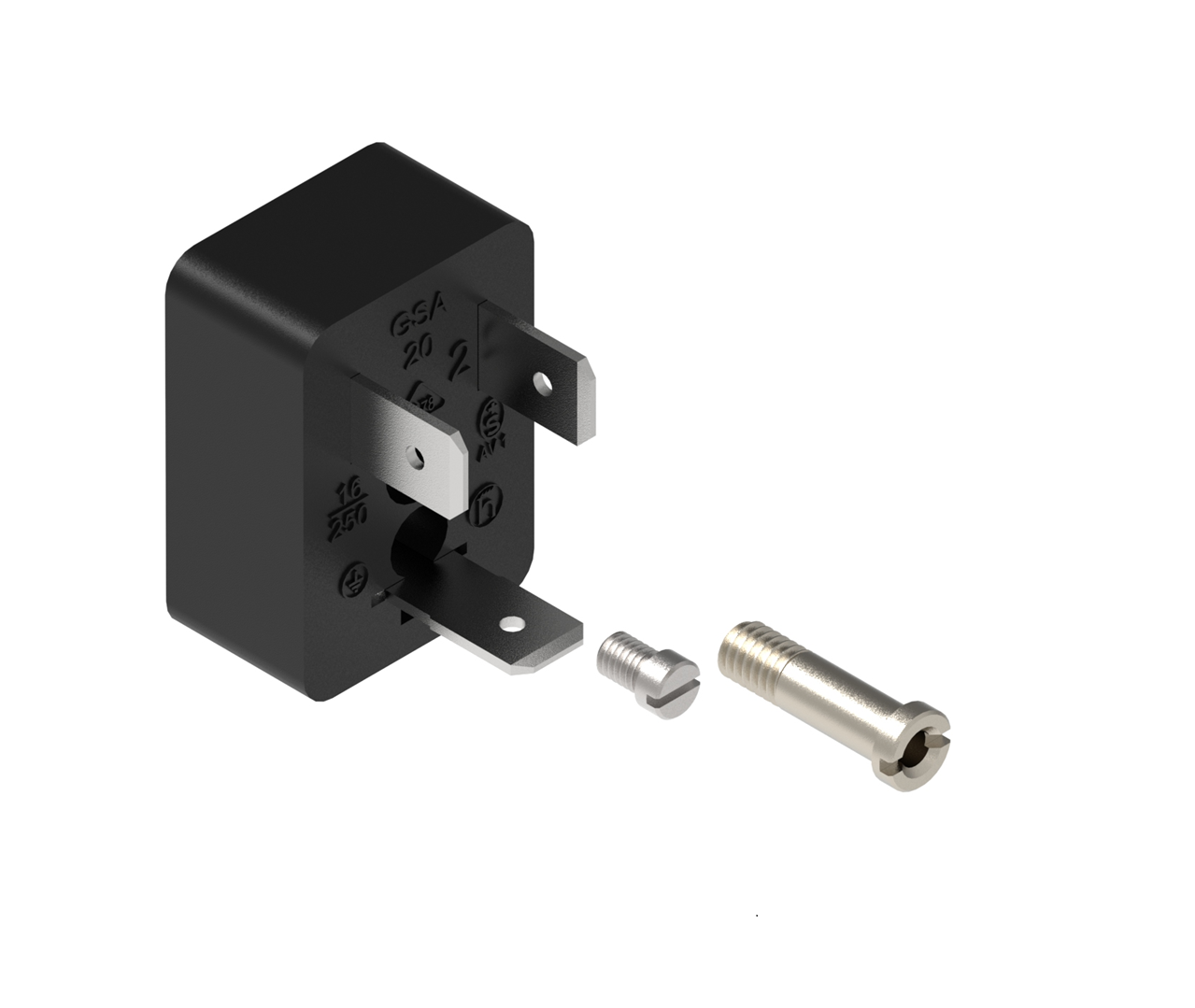

Connecteurs de vanne-GSA 20

Norme industrielle : Prise mâle pour montage en surface, forme B, contacts : 2 + PE, 250 V | 16 A ; cURus 1977

Spécifications

Description de l'élément	Joint plat (NBR) GSA 20-3, référence pièce. 731490002

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSA standard industriel
Type de connecteur	Réceptacle
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	2+PE
Code, côté 1	B
Type de blindage	Non blindé
Type de fixation	1 vis creuse
Tension nominale	250 V
Tension nominale (UL)	300 V
Tension nominale (CSA)	250 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	16 A
Courant nominal (UL)*	12 A
Courant nominal (CSA)*	10 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Soudure / vis PE
Section transversale	0,08 - 1,5 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Température de fonctionnement (UL)	max. + 90 °C
Degré de protection/Indice IP**	IP65
Modèle standard	INDUSTRIEL-B (NEMA)
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Couleur du boîtier	noir

Couple de serrage (vis de contact)	(50-60) Ncm
Couple de serrage (vis de fixation)	(50-60) Ncm
Type de montage	M4 (1x)

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
