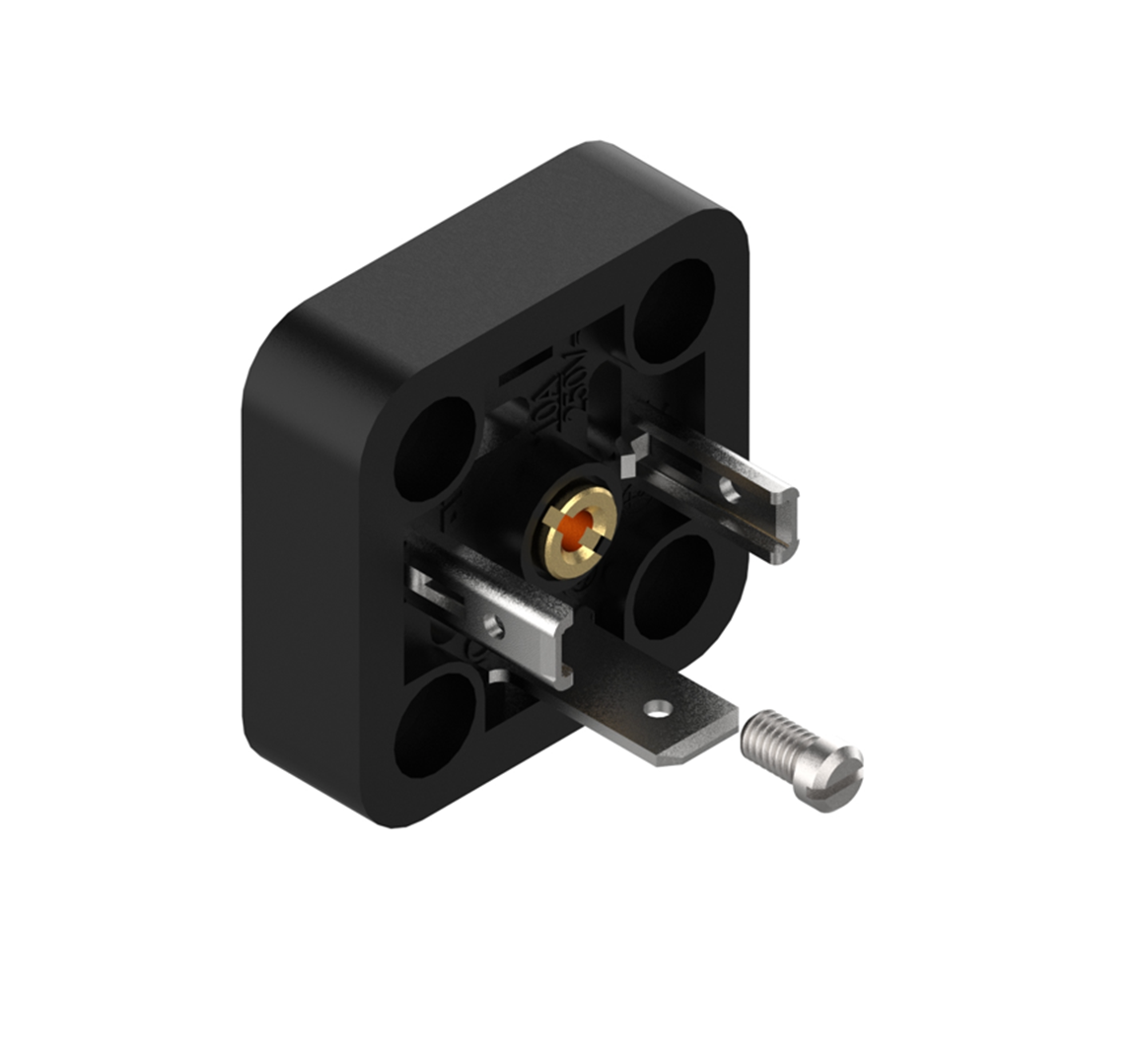

Connecteurs de vanne-GSAZ 200

175301-803-A (DIN 43650-A) : Prise mâle à montage incurvé, forme A, contacts : 2+PE, 400 V | 16 A ; cURus 1977

Spécifications

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSAZ
Type de connecteur	Réceptacle
Sous-type de connecteur	Réceptacle rectangulaire avec contacts à souder pour l'installation du cylindre
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	2+PE
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	1 vis creuse
Tension nominale	400 V
Tension nominale (UL)	300 V
Tension nominale (CSA)	250 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	400 V AC/DC
Courant nominal	16 A
Courant nominal (UL)*	15 A
Courant nominal (CSA)*	10 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Soudure / vis PE
Section transversale	0,08 - 1,5 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Température de fonctionnement (UL)	max. + 90 °C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Couleur du boîtier	noir

Couple de serrage (vis de contact)	(50-60) Ncm
Couple de serrage (vis de fixation)	(50-60) Ncm
Type de montage	M4 (1x)
Accessoires à commander séparément	Joint plat (NBR) GSAZ 35/43, référence de pièce. 733262002 ; (NBR) joint plat GSAZ 40/62, numéro de pièce. 733264002 ; (NBR) joint plat GSAZ 60/120, numéro de pièce. 733266002

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
