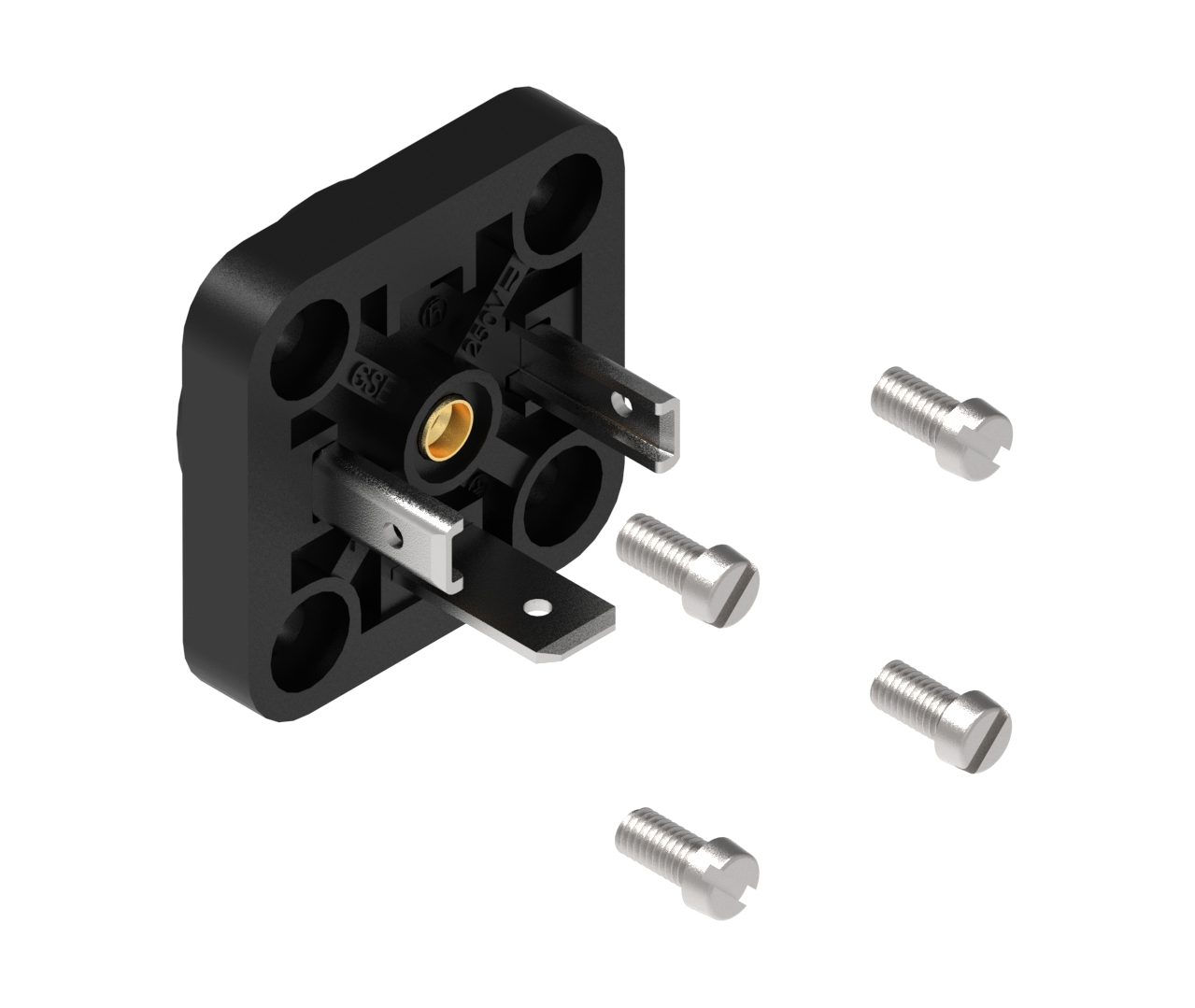

Connecteurs de vanne - GSE 2000 N4

175301-803-A (DIN 43650-A) : Prise mâle pour installation sur tôle, forme A, contacts : 2+PE, 400 V | 16 A

Spécifications

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSE
Type de connecteur	Réceptacle
Sous-type de connecteur	Réceptacle rectangulaire avec collet rond, contacts à souder et sans trous oblongs
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	2+PE
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	4 vis M 3 x 6
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	400 V AC/DC
Courant nominal	16 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Soudage
Section transversale	0,08 - 1,5 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Couleur du boîtier	noir

Couple de serrage (vis de fixation)	(50-60) Ncm
Type de montage	M3 (4x)
Accessoires à commander séparément	Joint plat (NBR) GSE 2000-2, numéro de pièce. 733973002 ; joint plat (EPDM) GSE 2000-3, numéro de pièce. 733846003 ; joint plat (FKM) GSE 2000-4, numéro de pièce. 735723002

VDE	oui
SEV	oui

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
