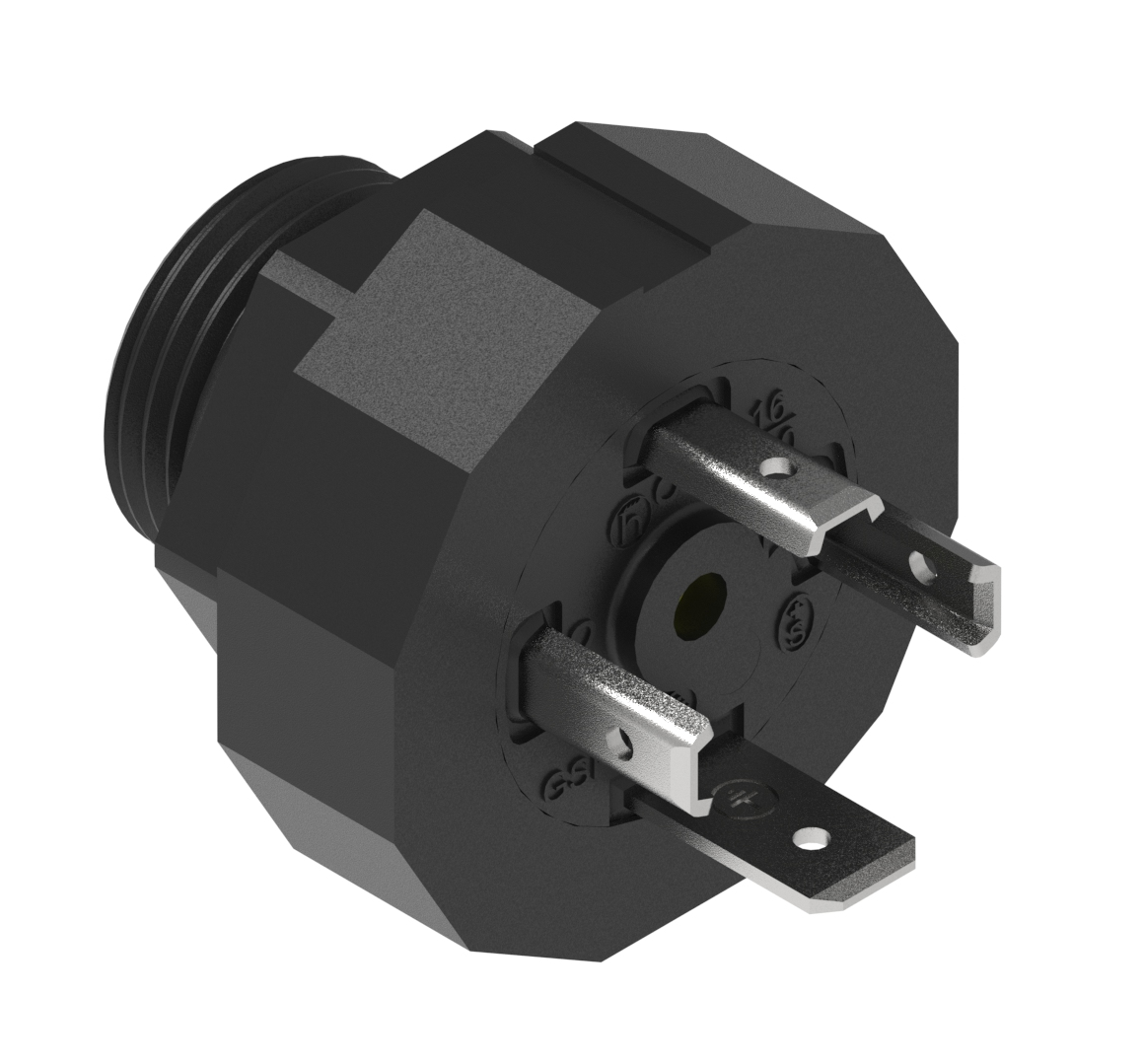

Connecteurs de vanne-GSP 313

175301-803-A (DIN 43650-A) : Prise mâle à montage sur port, forme A, contacts : 3+PE, type à souder, 400 V | 16 A ; manchon fileté PG 13,5

Spécifications

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSP
Type de connecteur	Réceptacle
Sous-type de connecteur	Réceptacle circulaire avec filetage de connexion et contacts à souder
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	3+EP
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Manchon fileté PG 13.5
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	400 V AC/DC
Courant nominal	16 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Soudage
Section transversale	0,08 - 1,5 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du boîtier	PA GF
Couleur du boîtier	noir
Classe d'inflammabilité (boîtier)	UL 94 HB
Matériau du joint torique	NBR

VDE	oui
SEV	oui

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
