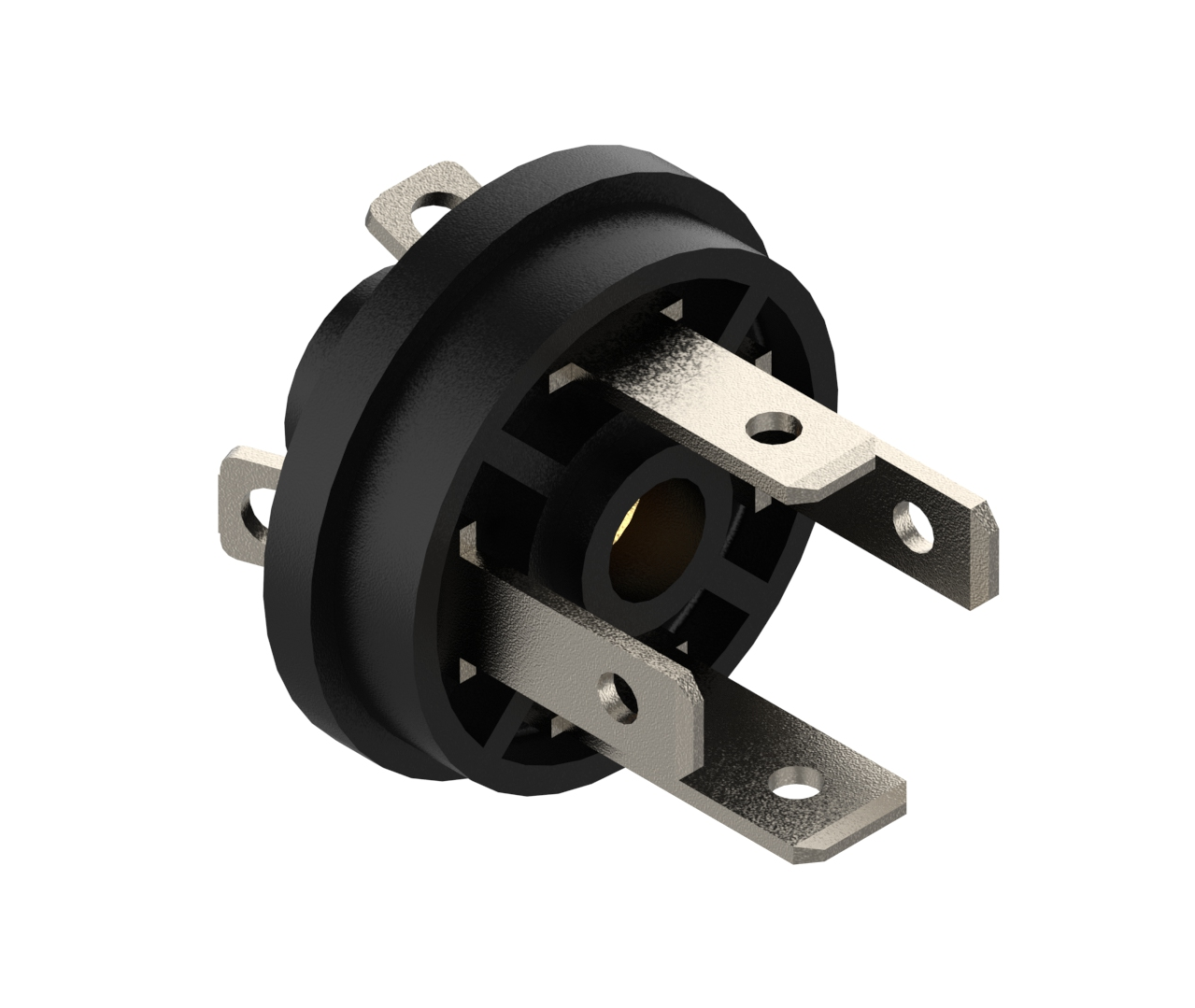

Connecteurs de vanne-GSSR 300

Norme industrielle : Prise mâle pour moulage par injection, forme C, contacts : 3+PE, à souder, 250 V | 6 A ; cURus 1977

Spécifications

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSSR Industriel Standard
Type de connecteur	Réceptacle
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	3+EP
Code, côté 1	C
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	250 V
Tension nominale (UL)	250 V
Tension nominale (CSA)	300 V AC/DC
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	6 A
Courant nominal (UL)*	6 A
Courant nominal (CSA)*	6 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Soudage
Section transversale	0,08 - 0,75 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Température de fonctionnement (UL)	max. + 65 °C
Température de fonctionnement (CSA)	max. + 65 °C
Degré de protection/Indice IP**	IP65
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-2
Couleur du boîtier	noir

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
