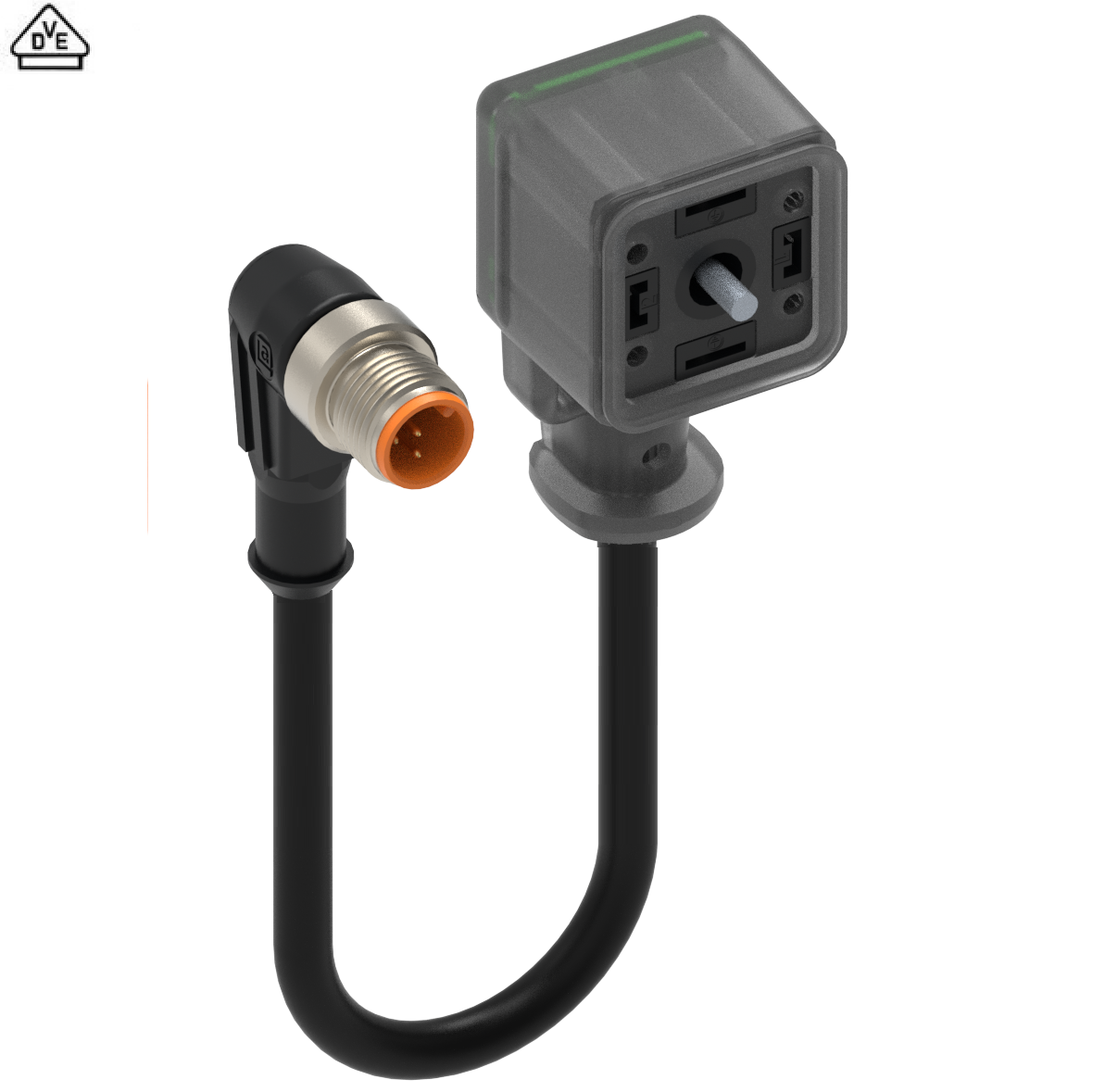

Connecteurs de vannes - RSWT 5-3-GAN22LU-L14-212

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 3	Pin 4	Pin 5
blue	brown	green-yellow

Vue de face côté 2

Pin 1	Pin 2	PE1	PE2
brown	blue	green-yellow	green-yellow

Famille de produits	Connecteurs de vanne
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	24 V
Tension nominale d'impulsion	4,0 kV (PCBA 2,0 kV)
Tension de fonctionnement	24 V AC/DC
Courant nominal	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 standard
Côté 1 Type de contact/genre	Contact d’épingle / mâle
Modèle de connecteur	M12 \| Homme \| 3 Pôle \| 90°
Type de fixation	Vis de couplage
Nombre de broches	3
Code, côté 1	A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Section transversale	0.50 mm²
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Norme de conception de la face 1	CEI 61076-2-101
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	Alliage de cuivre (CuSn)
Côté 1 Placage de contact	Or sur cuivre (Cu/Au)
Matériau du porteur de contact	Polyuréthane thermoplastique (TPU)
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Translucide gris
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Laiton (CuZn)
Placage de la fixation	Nickel (Ni)
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	212
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 1 million
Matériau conducteur	Cu
Matériau de la gaine du câble	Chlorure de polyvinyle (PVC)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	Ø 5,0 mm [ 0,197" ]
Matériau d'isolation des fils	Chlorure de polyvinyle (PVC)
Diamètre du fil isolé	Ø 1,70 mm [ 0,07" ]
Température ambiante (installation fixe)	-40 °C à + 70 °C
Température ambiante (installation flexible)	+ 5 °C à + 70 °C
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Flexibilité : bonne \| Résistance à l’abrasion : bonne \| Résistance aux produits chimiques : résiste à l’eau, à l’huile, aux acides et aux alcalins\| Ignifuge : Bon \| Sans halogène : Non \| Durabilité mécanique : bonne (résiste aux chocs, à la déchirure et à la flexion) \| Adéquation environnementale : intérieur, excellent équilibre entre performances, coûts et polyvalence

Données techniques côté 2

Côté 2 Sous-famille de produits	GAN
Côté 2 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur, côté 2	Forme A \| Féminin \| 2+ 2PE Pôle \| 90°
Type de fixation, côté 2	Vis centrale
Nombre de broches, côté 2	2+2 PE
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 50
Température ambiante (fonctionnement), côté 2	- 25 °C - + 85 °C
Degré de protection/indice IP, côté 2**	IP65, IP67*
Modèle standard, coté 2	DIN EN 175301-803-A, ISO 4400
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite, côté 2	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	Laiton (CuZn)
Placage du contact, côté 2	Cuivre sur étain (Cu/Sn)
Matériau du porteur de contact, côté 2	Polyamides remplis de verre (PA GF)
Couleur du porteur de contact, côté 2	Noir
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 V-0
Matériau du corps moulé, côté 2	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé, côté 2	Translucide gris
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	Acier, fente combi Philips
Matériau du joint, côté 2	Joint intégré moulé
Indicateur de fonction, côté 2	LED jaune
Circuit de protection, côté 2	Pas de circuit de protection
Couple de serrage (fixation), côté 2	(50-60) Ncm
Accessoires à commander séparément, côté 2	934887001 - Joint GAN EPDM et clip de maintien
Remarque, côté 2	1. Ne pas connecter ou déconnecter sous charge. 2. Plage de température étendue de -40°C réalisé par Belden en condition accouplée à l'aide d'un accessoire de joint EPDM.

Autorisations

VDE	Oui

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Sans halogène	Oui
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note de déclassement	Avis de déclassement
Mise à jour et révision	Numéro de révision : 0.14 Date de révision : 31-07-2025
