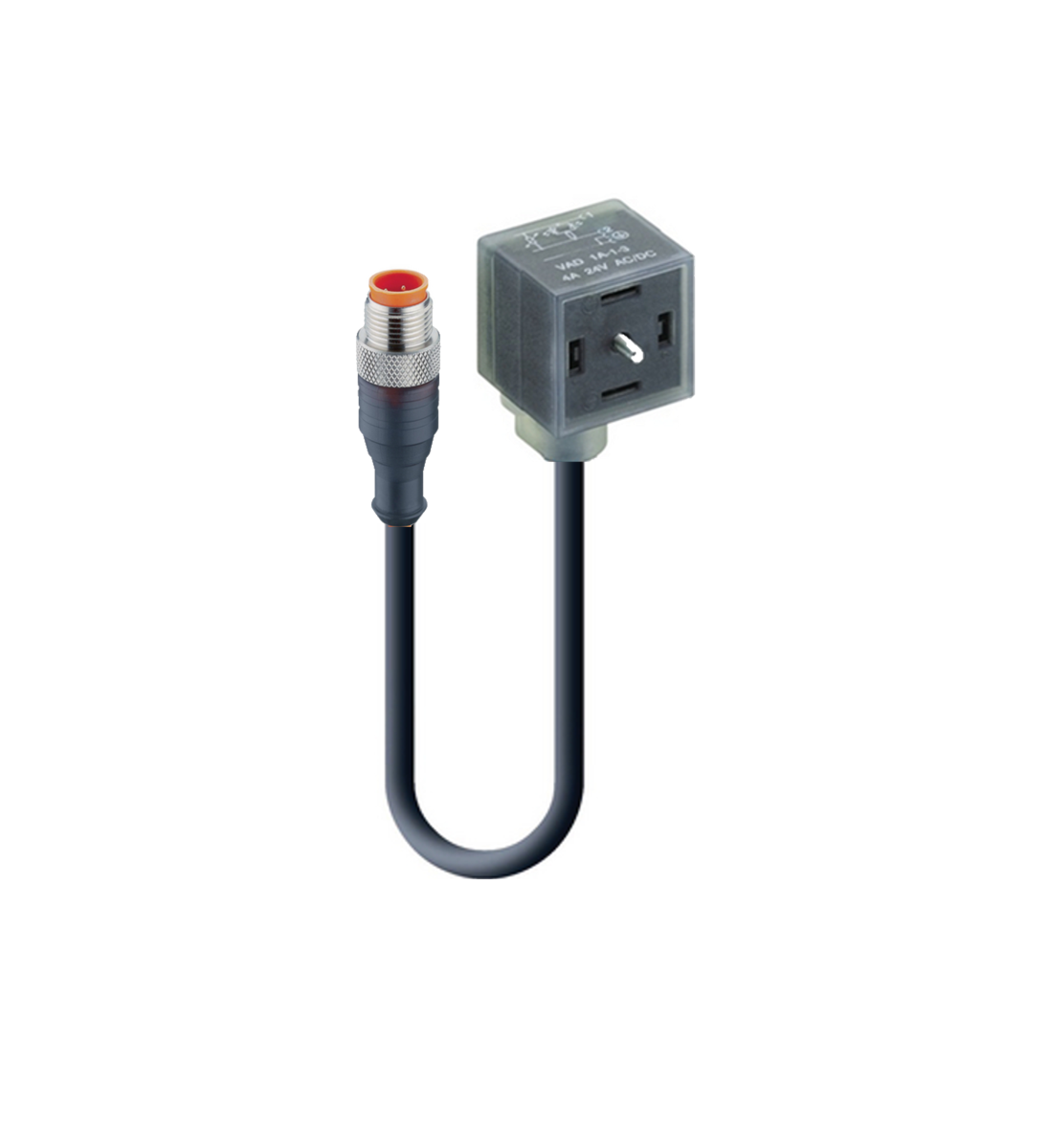

Type-A-RST 5-3-VAD 1D-3-3-212

DIN EN 175301-803-A, Cordon, double extrémité : M12, mâle, droit, 3 pôles, vers a, forme A, femelle, coudé, 2+2PE, avec : câble, PVC, noir, 3x0,50 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de vanne
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	24 V
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M12
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	M12 \| Homme \| 3 Pôle \| 0°
Type de fixation	Vis de couplage
Nombre de broches	3
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Degré de protection/Indice IP**	IP65
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide gris
Matériau de la fixation	CuZn
Placage de la fixation	Plaqué NI
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	212
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5,0 ± 0,2 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø1.70 mm
Température ambiante (installation fixe)	- 40 °C - + 70 °C
Température ambiante (installation flexible)	+ 5 °C - + 70 °C
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; exclusion du silicone

Données techniques côté 2

Côté 2 Sous-famille de produits	VAD
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Forme A \| Féminin \| 2+ 2PE Pôle \| 90°
Type de fixation, côté 2	Vis centrale
Nombre de broches, côté 2	2+2PE
Code, côté 2	A
Résistance de contact, côté 2	≤ 5 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	<50
Température ambiante (fonctionnement), côté 2	-25°C à +80°C
Degré de protection/indice IP, côté 2**	IP65
Modèle standard, coté 2	DIN EN 175301-803-A
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Ni, Sn
Matériau du porteur de contact, côté 2	PBT
Couleur du porteur de contact, côté 2	Noir
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Noir
Matériau de la fixation, côté 2	Acier, fente combi Philips
Matériau du joint torique, côté 2	Joint intégré moulé
Circuit de protection, côté 2	Pas de circuit de protection
Couple de serrage (fixation), côté 2	(50-60) Ncm

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	non
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement
Mise à jour et révision	Numéro de révision : 0.39 Date de révision : 31-07-2025
