Type-C-RSWT 5-3-VCD 1A-1-3-241

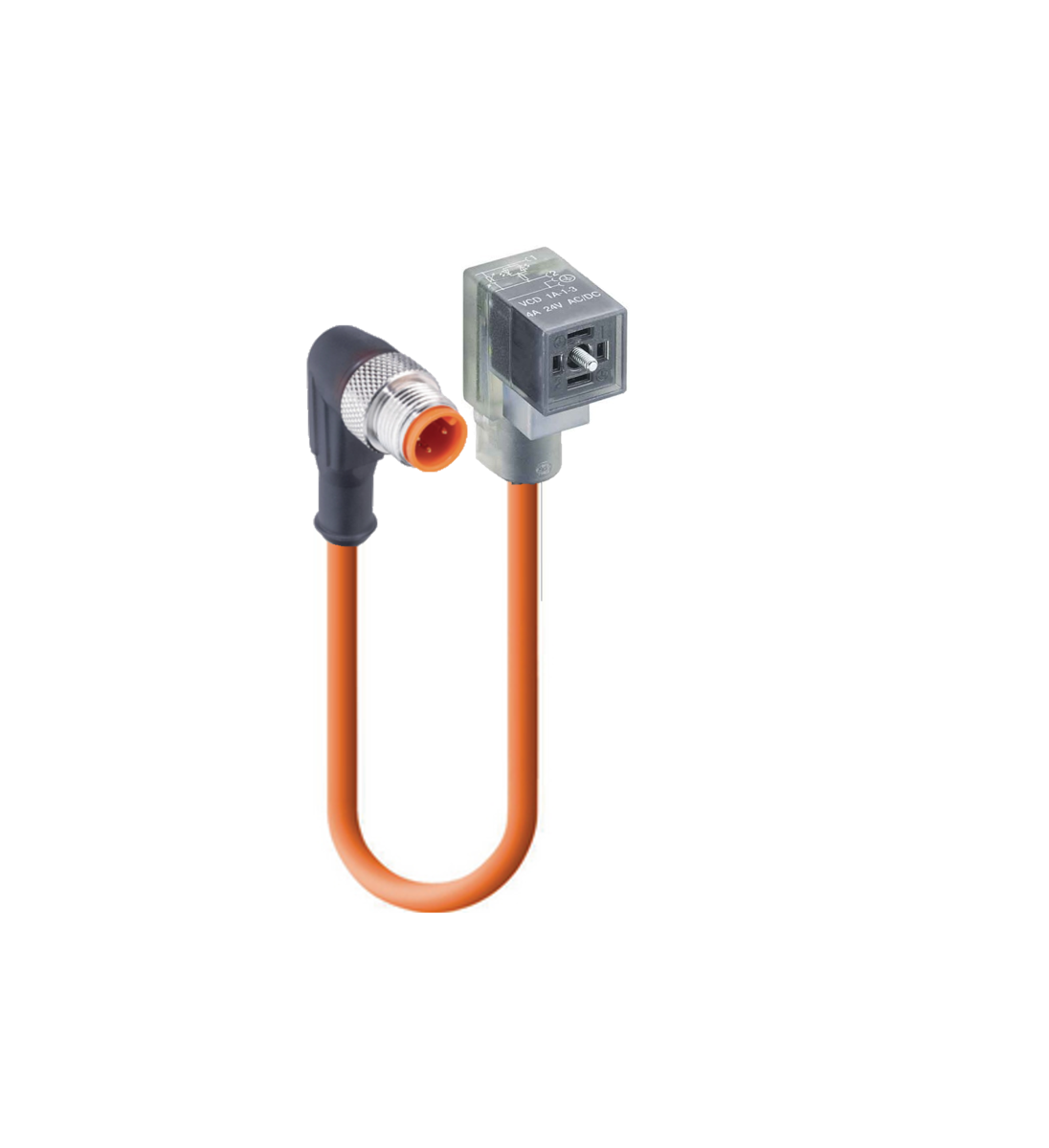

DIN EN 175301-803-C, Cordon, double extrémité : M12, mâle, coudé, 3 pôles, vers a, forme C, femelle, coudée, 2+2PE, LED jaune avec varistance : Câble, PUR, orange, 3x0,50 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de vanne
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	24 V
Tension de fonctionnement	24 V AC/DC
Courant nominal	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M12
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Coudé
Type de fixation	Vis de couplage
Nombre de broches	3
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Degré de protection/Indice IP**	IP65
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide gris
Matériau de la fixation	CuZn
Placage de la fixation	Plaqué NI
Indicateur de fonction	LED jaune
Circuit de protection	Varistance
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	241
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Résistance au soudage	Résistant aux étincelles de soudage
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 5,0 ± 0,2 mm
Matériau d'isolation des fils	HDPE
Diamètre du fil isolé	ø1.50 mm
Température ambiante (installation fixe)	- 50 °C - + 80 °C
Température ambiante (installation flexible)	- 25 °C - + 80 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Principalement exempt de diffusion de plastifiants ; bonne résistance aux microbes et à l'hydrolyse ; exclusion du PVC et du silicone ; résistance à l'eau de mer ; flexibilité au froid.

Données techniques côté 2

Côté 2 Sous-famille de produits	VCD
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Coudé
Type de fixation, côté 2	Vis centrale
Nombre de broches, côté 2	2+2PE
Code, côté 2	C
Résistance de contact, côté 2	≤ 5 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	<50
Température ambiante (fonctionnement), côté 2	-25°C à +80°C
Degré de protection/indice IP, côté 2**	IP65
Modèle standard, coté 2	DIN EN 175301-803-C
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Ni, Sn
Matériau du porteur de contact, côté 2	PBT
Couleur du porteur de contact, côté 2	Noir
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Translucide
Matériau de la fixation, côté 2	Acier, fente combi Philips
Matériau du joint torique, côté 2	Joint intégré moulé
Couple de serrage (fixation), côté 2	(50-60) Ncm

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	non
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement
Caractéristiques du produit	Durabilité des chaînes porte-câbles , Très bonne résistance aux huiles, aux liquides de refroidissement, aux lubrifiants ainsi qu'aux émulsions , Très bonne résistance aux vibrations et aux chocs , Très bonne résistance aux projections d'étincelles de soudage (par ex. constructions non finies)

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement
Caractéristiques du produit	Durabilité des chaînes porte-câbles , Très bonne résistance aux huiles, aux liquides de refroidissement, aux lubrifiants ainsi qu'aux émulsions , Très bonne résistance aux vibrations et aux chocs , Très bonne résistance aux projections d'étincelles de soudage (par ex. constructions non finies)
