Connecteurs de vannes - VAD 1A-1-3-241

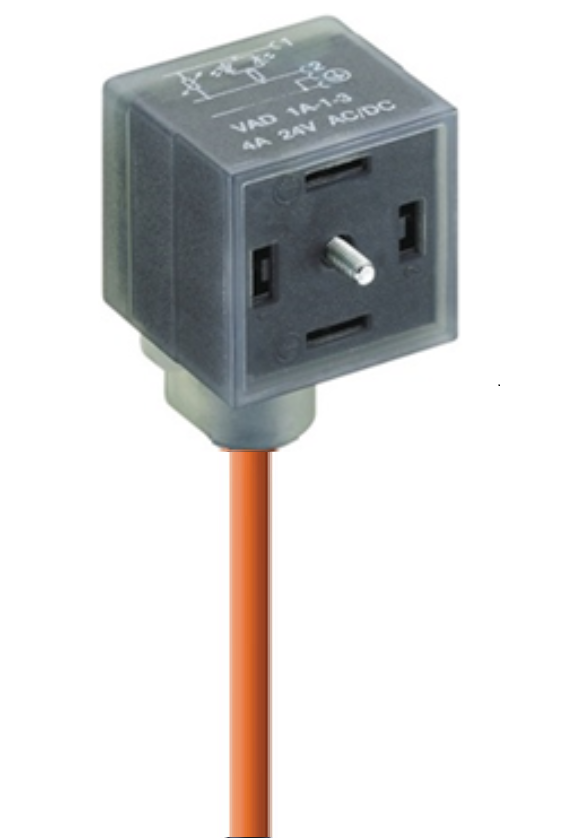

Cordon coudé femelle simple, forme A | Contacts : 2+2 PE | Varistance (MOV) & LED jaune | 24 V / 4 A | Câble : gaine PUR orange ; 3 x 0,50 mm² (20 AWG) ; IEC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Cycle de vie du produit

Cycle de vie	Actif - Le produit est disponible
Disponibilité	Actif

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	VAD
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	2+2 PE
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	24 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	24 V AC/DC
Courant nominal	4 A
Résistance de contact côté 1	≤ 5 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Section transversale	0.50 mm²
Température ambiante (fonctionnement)*	- 25 °C - + 80 °C
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	DIN EN 175301-803-A, ISO 4400
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-nickel (Cu/Ni,Sn)
Matériau du porteur de contact	Polybutylène téréphtalate (PBT
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips
Matériau du joint	Joint intégré moulé

Circuit

Circuit de protection	Varistance (MOV) & DEL jaune
Indicateur de fonction	LED jaune
Circuit de protection	Varistance (MOV)
Couple de serrage (fixation)	(50-60) Ncm
Accessoires à commander séparément	934887001 - Joint GAN EPDM et clip de maintien

Données du câble

Numéro du câble	241
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 millions
Résistance au soudage	Résistant aux étincelles de soudage
Matériau conducteur	Cu
Matériau de la gaine du câble	Polyuréthane (PUR)
Couleur de l'enveloppe du câble	Orange
Diamètre D du câble	Ø 3,25 mm [ 0,128 " ]
Matériau d'isolation des fils	Polyéthylène haute densité (PEHD)
Diamètre du fil isolé	Ø 1,50 mm [ 0,06 " ]
Température ambiante (installation fixe)	- 40 °C à + 90 °C (UL : + 80 °C)
Température ambiante (installation flexible)	- 20 °C à + 90 °C (UL : + 80 °C)
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Principalement exempt de diffusion de plastifiants ; bonne résistance aux microbes et à l'hydrolyse ; exclusion du PVC et du silicone ; résistance à l'eau de mer ; flexibilité au froid.

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Sans halogène	Oui
Résistance aux huiles	VDE 0472-803

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble	Remplacé apr
12140	VAD 1A-1-3-241/5 M	5 m	Nom : GAN22LU-V24-2410500-1UC
38771	VAD 1A-1-3-241/10 M	10 m	Nom : GAN22LU-V24-2411000-1UB
109705	VAD 1A-1-3-241/1,5 M	1.5 m	Nom : GAN22LU-V24-2410150-1UD
