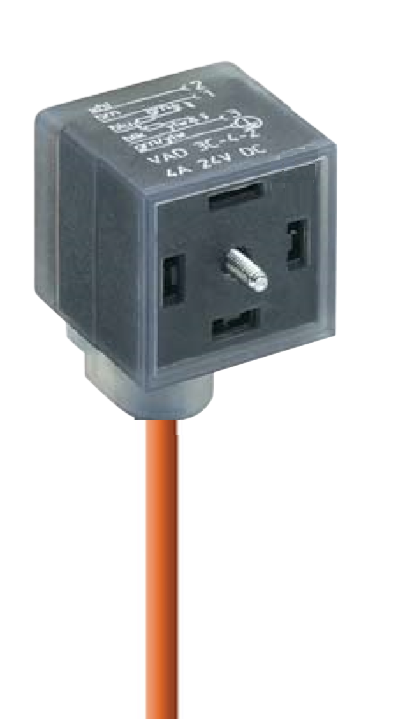

Connecteurs de vannes - VAD 3C-4-2-259

Spécifications

Cycle de vie	Actif - Le produit est disponible
Disponibilité	Actif

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	VAD
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	3+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	24 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	24 V DC
Courant nominal	4 A
Résistance de contact côté 1	≤ 5 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Section transversale	0.50 mm²
Température ambiante (fonctionnement)*	- 25 °C - + 80 °C
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	DIN EN 175301-803-A, ISO 4400
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-nickel (Cu/Ni,Sn)
Matériau du porteur de contact	Polybutylène téréphtalate (PBT
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips
Matériau du joint	Joint intégré moulé

Circuit de protection	Double LED vert-jaune
Indicateur de fonction	Double LED vert-jaune (commutateur de pression)
Circuit de protection	Capteur de pression avec indicateur de fonction (LED' s)
Couple de serrage (fixation)	(50-60) Ncm
Accessoires à commander séparément	934887001 - Joint GAN EPDM et clip de maintien

Numéro du câble	259
Taille du conducteur	0.5 mm²
Nombre de fils	5
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 millions
Cycles (Torsion)	˃ 5 M @ ± 360 ° /1 m
Résistance au soudage	Résistant aux étincelles de soudage
Matériau conducteur	Cu
Matériau de la gaine du câble	Polyuréthane (PUR)
Couleur de l'enveloppe du câble	Orange
Diamètre D du câble	Ø 5,5 mm [ 0,217 " ]
Matériau d'isolation des fils	Polypropylène (PP)
Diamètre du fil isolé	Ø 1,50 mm [ 0,06 " ]
Température ambiante (installation fixe)	- 50 °C à + 90 °C (UL : +80 °C)
Température ambiante (installation flexible)	- 50 °C à + 90 °C (UL : +80 °C)
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 50265-2-2, VDE 0482-265-2-2, CEI 60332-2-2, CSA FT2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; bonne résistance aux microbes et à l'hydrolyse ; principalement sans diffusion de plastifiant ; exclusion du PVC et silicone ; résistance à l'eau de mer ; flexibilité à froid

Conforme au RoHS	Oui

Sans halogène	Oui
Résistance aux huiles	IEC 60811:404

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
