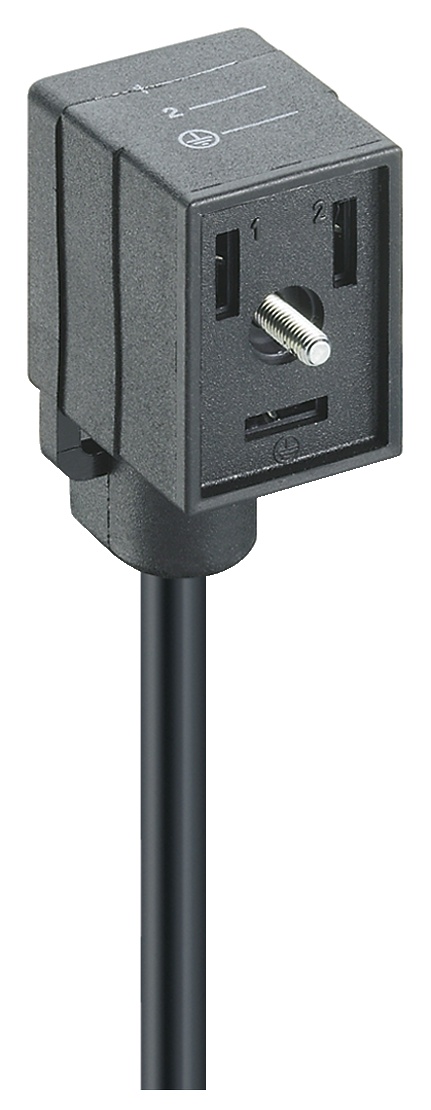

Connecteurs de vanne-VB 1D-3-1-226

Cordon standard industriel VB à extrémité unique : forme B, 3 broches (2 + 1 PE ; PE à la sortie du câble), corps noir, sans circuit, 230 V CA/CC, 4 A ; câble noir PUR, 0,50 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	PE
brown	blue	green-yellow

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	VB standard industriel
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	2+ PE (PE à la sortie du câble)
Code, côté 1	B
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	250 V AC/DC
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Température ambiante (fonctionnement)*	-25 °C - +80 °C
Degré de protection/Indice IP**	IP65
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPE
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips

Circuit

Circuit de protection	Sans circuit
Couple de serrage (fixation)	(50-60) Ncm

Données du câble

Numéro du câble	226
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 M
Cycles (Torsion)	˃ 5 M à ± 360 °/1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 4,6 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.50 mm
Température ambiante (installation fixe)	- 50 °C - + 105 °C (UL : + 80 °C)
Température ambiante (installation flexible)	- 25 °C - + 105 °C (UL : + 80 °C)
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 50265-2-2, VDE 0482-265-2-2, CEI 60332-2-2, CSA FT2
Caractéristiques de câble	Bonne résistance aux microbes et à l'hydrolyse ; principalement exempt de diffusion de plastifiants ; exclusion du PVC et du silicone ; flexibilité à froid ; exempt de substances perturbant le mouillage des laques

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	oui
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
59639	VB 1D-3-1-226/5 M	5 m
13665	VB 1D-3-1-226/1,1 M	1,1 m
13669	VB 1D-3-1-226/1,3 M	1.3 m
13498	VB 1D-3-1-226/1,5 M	1.5 m
13670	VB 1D-3-1-226/1,75 M	1.75 m
13500	VB 1D-3-1-226/2 M	2 m
9522	VB 1D-3-1-226/20 M	20 m
934835149	VB 1D-3-1-226/5 M BAL1
