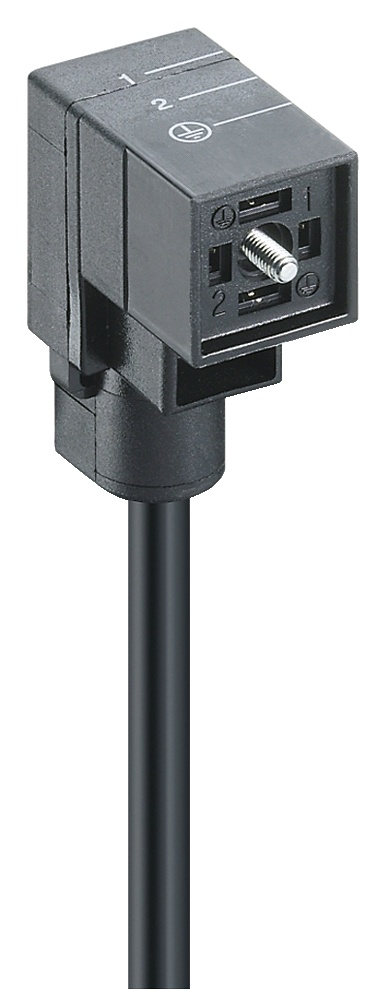

Connecteurs de vannes - VCD 1D-3-3-212

Cordon d'alimentation mono-extrémité standard DIN VCD : forme C, 4 broches (2 + 2 PE), corps noir, sans circuit, 230 V CA/CC, 4 A ; câble noir en PVC, 0,50 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	PE1	PE2
brown	blue	green-yellow	green-yellow

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	VCD DIN Standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	2+ 2PE
Code, côté 1	C
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	250 V AC/DC
Tension de fonctionnement	230 V AC/DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Température ambiante (fonctionnement)*	-25 °C - +80 °C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-C, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPE
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips
Matériau du joint	Joint intégré moulé

Circuit

Circuit de protection	Sans circuit
Couple de serrage (fixation)	(40-50) Ncm

Données du câble

Numéro du câble	212
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5,0 ± 0,2 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø1.70 mm
Température ambiante (installation fixe)	- 40 °C - + 70 °C
Température ambiante (installation flexible)	+ 5 °C - + 70 °C
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; exclusion du silicone

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	non
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
12281	VCD 1D-3-3-212/2 M	2 m
12282	VCD 1D-3-3-212/5 M	5 m
39149	VCD 1D-3-3-212/10 M	10 m
9631	VCD 1D-3-3-212/15 M	15 m
12627	VCD 1D-3-3-212/20 M	20 m
9630	VCD 1D-3-3-212/25 M
