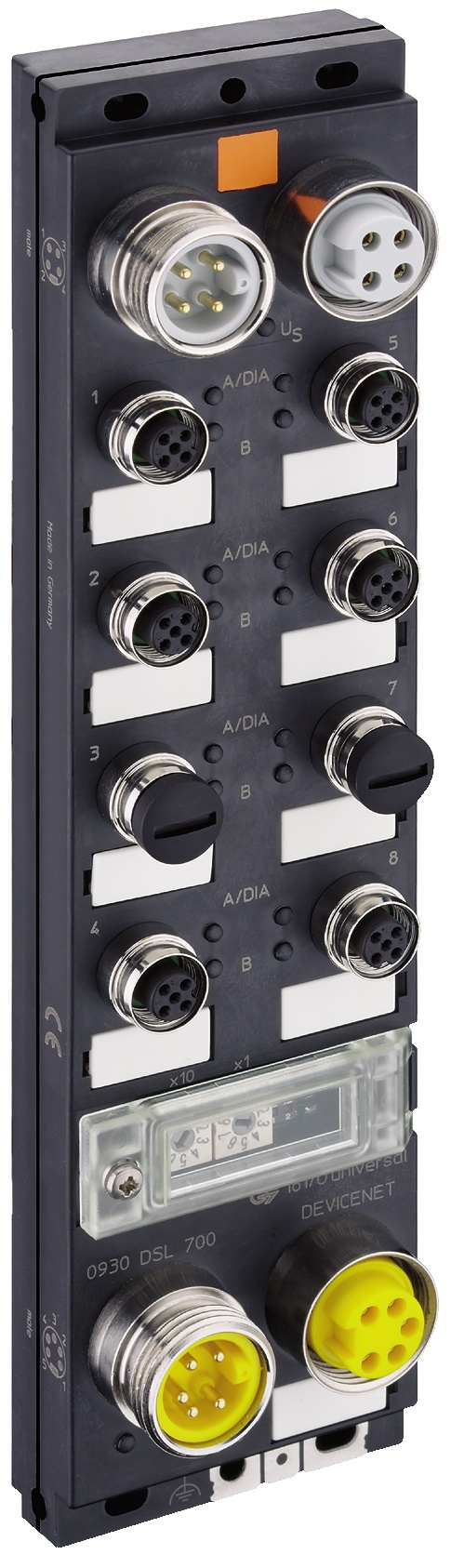

LioN-M, E/S autonome, DeviceNet, boîtier industriel en plastique, 60 mm, IP67, 16 canaux d'entrée/sortie numériques (E/S universelles) (1,6 A), 8 connecteurs E/S codés A M12, 5 pôles, 2 connecteurs d'alimentation bus et système 7/8", 5 pôles, 2 connecteurs d'alimentation actionneur 7/8", 4 pôles

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Information

Famille de produits	Systèmes d'E/S : actif - autonome
Côté 1 Sous-famille de produits	LioN-M
Description de l'élément	0930 DSL 700
Type de dispositif	Module d'E/S
Compatibilité des protocoles	DeviceNet
Fonction d'E/S	16DIO
Connexion bus	7/8", 5 pôles
Connexion de l’alimentation électrique	7/8" Alimentation, 4 pôles
Connexion d'E/S	M12, 5 pôles, code A
Type d'E/S	Entrée/sortie numérique (universelle)

Cycle de vie du produit

Matériau du boîtier	PBT + ASA

Données générales

Degré de protection/Indice IP**	IP67
Couleur du boîtier	Noir
Enrobé	Non
Dimensions (L x H x P) en mm	60 mm x 40 mm x 243 mm
Poids	390 g
Température ambiante (fonctionnement)*	-10 °C à 60 °C
Résistance aux vibrations	10 g / 5 - 500 Hz
Résistance aux chocs	50 g / 11ms
Matériau de base de contact	M12, codage A, CuSn, plaqué or \| 7/8" CuZn, plaqué or
Matériau du porteur de contact	PA / TPU
Matériau du joint torique	FKM
Type de montage	2 Montage du trou à vis. Utilisez les vis classiques M4 x 25 / 30 avec une rondelle de blocage dentée (conforme DIN 125) et des écrous autobloquants.
Couple de serrage (vis de fixation)	M4: 1 Nm
Couple de serrage (connexion à la terre (FE))	M4: 1 Nm
Couple de serrage (connexion bus)	M12: 0.5 Nm
Couple de serrage (connexion électrique)	7/8" : 1,5 Nm
Couple de serrage (connexion d'E/S)	M12: 0.5 Nm
Inclus dans la livraison	Étiquettes attachables : 15 x, Bouchons d'étanchéité : 4 x M12

DeviceNet

Connexion	7/8", 5 pôles
Nombre de connexions	2
Vitesse de transmission	125 kbps... 500 kbps
Réglage de la vitesse de transmission	Automatique
Adressage via des commutateurs d'adresse rotatifs	0…63 déc
Adressage via DeviceNet	99 dec
Code produit	36

Alimentation

Tension d'alimentation du module de connexion	7/8" Alimentation, 4 pôles
Nombre de connexions	2
Capacité de charge actuelle du connecteur	max. 9 A
Tension d'alimentation du module (nominale)	24 V DC (SELV/PELV)
Tension d'alimentation du module (plage)	19 V CC à 30 V CC
Consommation actuelle (typ.)	70 mA (à 24 V CC)
Protection polarité inversée	Oui
Indicateur de statut (alimentation du système)	LED vert
Indicateur de diagnostic	Non
Tension d'alimentation du capteur de connexion	7/8" Alimentation, 4 pôles
Nombre de connexions	2
Capacité de charge actuelle du connecteur	max. 9 A
Tension d'alimentation du capteur (nominale)	24 V DC (SELV/PELV)
Tension d'alimentation du capteur (plage)	19 V CC à 30 V CC
Protection polarité inversée	Oui
Indicateur de statut (alimentation du capteur)	LED vert
Indicateur de diagnostic	Non
Tension d'alimentation de l'actionneur de connexion	7/8" Alimentation, 4 pôles
Nombre de connexions	2
Capacité de charge actuelle du connecteur	max. 9 A
Tension d'alimentation de l'actionneur (nominale)	24 V DC (SELV/PELV)
Tension d'alimentation de l'actionneur (plage)	19 V CC à 30 V CC
Protection polarité inversée	Oui
Indicateur de tension (alimentation de l'actionneur)	LED vert
Indicateur de diagnostic	Non

Canaux d'entrée Tout ou Rien

Nombre de canaux d'entrée Tout ou Rien	16 max., universel
Connexion	M12, 5 pôles, code A
Nombre de ports	8x, X1 à X8
Type de canal	Type 3 selon CEI 61131-2
Alimentation du capteur	max. 200 mA par port (à 30°C)
Câblage d'entrée	2, 3, 4 fils
Tension nominale	24 V DC via US (alimentation du module)
Courant nominal	généralement 5 mA
Type de capteur	PNP
Plage de tension d'entrée "0" signal	-3 V CC …+5 V CC
Plage de tension d'entrée "1" signal	11 V CC … 30 V CC
Temps de filtrage de l'entrée	1 ms, fixe
Circuit de protection	Électroniquement : protection contre les surcharges, protection contre les courts-circuits
Indicateur de statut (entrées)	LED jaune par canal
Indicateur de diagnostic	LED rouge par port

Canaux de sortie numérique

Nombre de canaux de sortie numérique	16 max., universel
Connexion	M12, 5 pôles, code A
Courant de sortie par canal	max. 1.6 A
Nombre de ports	8x, X1 à X8
Type de canal	Commutation P
Câblage de sortie	2, 3 fils
Tension nominale	24 V DC via UL (alimentation de l'actionneur)
Courant de sortie par module	max. 9 A
Isolation galvanique	Non
Circuit de protection	Électroniquement : protection contre les surcharges, protection contre les courts-circuits
Comportement de surcharge	Commutation automatique allumer-éteindre/redémarrage manuel
Indicateur de statut (sorties)	LED jaune par canal
Indicateur de diagnostic	LED rouge par canal

Isolation électrique

US (tension d'alimentation du système) / FE	500 V DC
US / UL (tension d'alimentation de l'actionneur)	500 V DC
UL / FE	500 V DC
Connexion Bus / FE	500 V DC

Conformité EMC

Directive EMC	2014/30/EU
Décharge électrostatique (ESD) EN 61000-4-2	Critère B ; décharge de contact 4 kV, décharge d'air 8 kV
Champ électromagnétique EN 61000-4-3	Critère A ; intensité du champ : 10 V/m
Transitoires rapides (salves) EN 61000-4-4	Critère B, 2 kV
Surtension EN 61000-4-5	Critère B ; lignes d'alimentation CC : 0,5 kV/0,5 kV (symétrique/asymétrique) ; Pour ports d'E/S avec câbles de 30 m ±±
Immunité conduite EN 61000-4-6	Critère A ; tension d'essai 10 V
EN 55022 propriétés d'interférence radio	Classe A

Sécurité & Conformité environnementale

CE	Oui
Conforme au RoHS	Oui

Autorisations

UL	Certification cULus, UL 508
Fichier UL	E230848

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note pour la connexion de l'alimentation du système	*ne pas connecter/déconnecter sous tension !
Mise à jour et révision	Numéro de révision : 0.71 Date de révision : 20-02-2026
