Numéro de produit: BAS20-8TX-HV

Non géré, 8x 10/100BASE TX / RJ45 DC/AC LV Non-POE

Gamme de commutateurs Ethernet non gérés pour les applications d'automatisation des bâtiments, facteur de forme MDRC.

  • Disponibilité:
    Mondial
  • Statut:
    Disponibilité limitée/passive

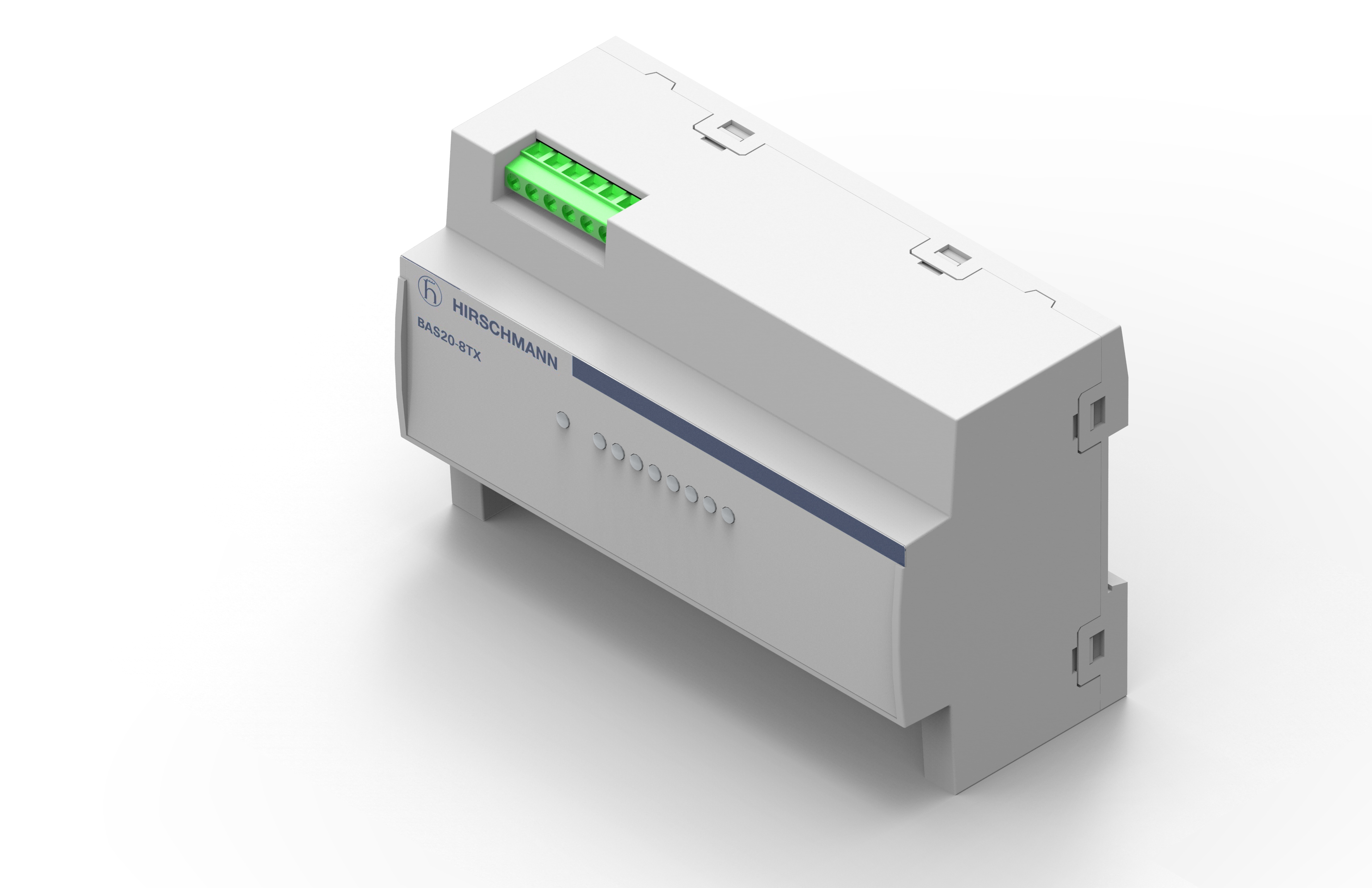

BAS20-8TX-HV
5 de 5

Spécifications

Expand All

Nom

BAS20-8TX-HV

Description

Gamme de commutateurs Ethernet non gérés pour les applications d'automatisation des bâtiments, facteur de forme MDRC.

Type de port et quantité

8x 10/100BASE TX / RJ45

Cycle de vie

Disponibilité limitée/passive - le produit entre en fin de vie

Date de la dernière commande

2025-12-31

Date de la dernière livraison

2026-03-31

Date du dernier service

2031-03-31

Contact d'alimentation/signalisation

6 pôles, section nominale max. 1,5 mm², pas de contact de signal

Tension de fonctionnement

100 V CA... 240 V AC

Consommation d’énergie

1.4 W

Puissance de sortie en BTU (IT)/h

4.8

Fonction de diagnostic

Voyants (alimentation, état de liaison/activité, POE)

Température de fonctionnement

-5-+60 °C

Température minimale de stockage

-40-+85 °C

Humidité relative (sans condensation)

20-90 %

Dimensions (LxHxP)

140 mm x 90 mm x 64 mm

Poids

250 g

Type de montage

Rail DIN

Indice de protection IP

IP20

Vibration CEI 60068-2-6

3,5 mm, 5 Hz - 8,4 Hz, 10 cycles, 1 octave/min. 1g, 8,4 Hz - 150 Hz, 10 cycles, 1 octave/min.

Choc CEI 60068-2-27

15 g, durée 11 ms

Décharge électrostatique (ESD) EN 61000-4-2

Décharge contact 4 kV, décharge air 8 kV

Transitoires rapides (éclatement) EN 61000-4-4

Ligne électrique 2 kV, ligne de données 2 kV

Surtension EN 61000-4-5

ligne électrique : 2 kV (ligne/terre), 1 kV (ligne/ligne) ; ligne de données : 1 kV (ligne/terre)

Immunité à la conduction EN 61000-4-6

10 V (150 kHz-80 MHz)

EN 55032

EN 55032 Classe A

FCC CFR47 Part 15

FCC 47CFR Part 15, classe A

Norme de base

CE, FCC

Garantie

60 mois (veuillez vous référer aux "https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf">"conditions de garantie ou aux informations détaillées)

Documentation relative aux produit

https://www.doc.hirschmann.com

Certificats

https://www.doc.hirschmann.com/certificates.html

Téléchargement de logiciels

https://my.belden.com/s/downloads

Mise à jour et révision

Numéro de révision : 0.54 Date de révision : 03-03-2026

Mise à jour et révision

Numéro de révision : 0.54 Date de révision : 03-03-2026


Report An Error

Références des pièces

Article n° Type
942307002 BAS20-8TX-HV
