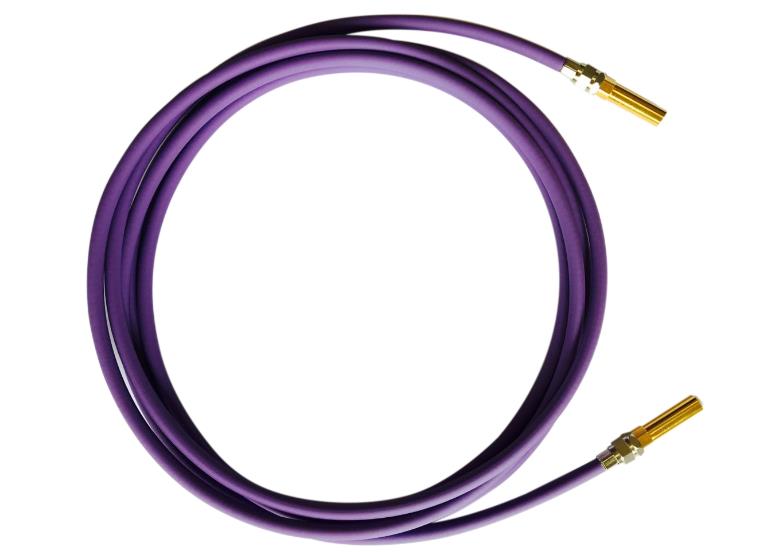

1505F RG59, Fiche Mini-WECO vers fiche Mini-WECO, Cordon de raccordement vidéo

Matériaux

Description	Matériel	Type
Connecteur		Fiche Mini-WECO
Contact extérieur	Cuivre avec placage or
Brosses diélectriques et d'entrée	PTFE
Contact interne	Cuivre avec placage or

Type de câble	Câble coaxial numérique de série 1505F RG59 75 Ohm

Tension nominale	300 V (rms)

Impédance

Impédance nominale
75 Ohm

Haute fréquence

Fréquence [MHz]	Atténuation d'insertion maximale (atténuation)	RL (perte de retour) min. [dB]
5 - 1500 MHz	3 dB	15 dB
1500 - 3000 MHz	3 dB	10 dB

Voltage

Tension de tenue diélectrique
1200 V (rms)

Plage de température de fonctionnement	-de 35℃  à +75℃

Tension de traction maximum	20 livres
Rayon de cintrage minimum (ensemble du câble)	63,5 mm
Durabilité de la connexion avant	500
Durabilité du raccordement de la connexion arrière	500

Conformité aux normes militaires	MIL STD 202G

Directive UE 2011/65/UE (RoHS 2)	Oui

Inflammabilité UL	Conforme UL CM flamme

Pièces connexes	Panneau de brassage vidéo VPNS1532 et VPNS1032 de Belden

Mise à jour et révision	Numéro de révision : 0.18 Date de révision : 08-04-2022
