Cordons de brassage en cuivre

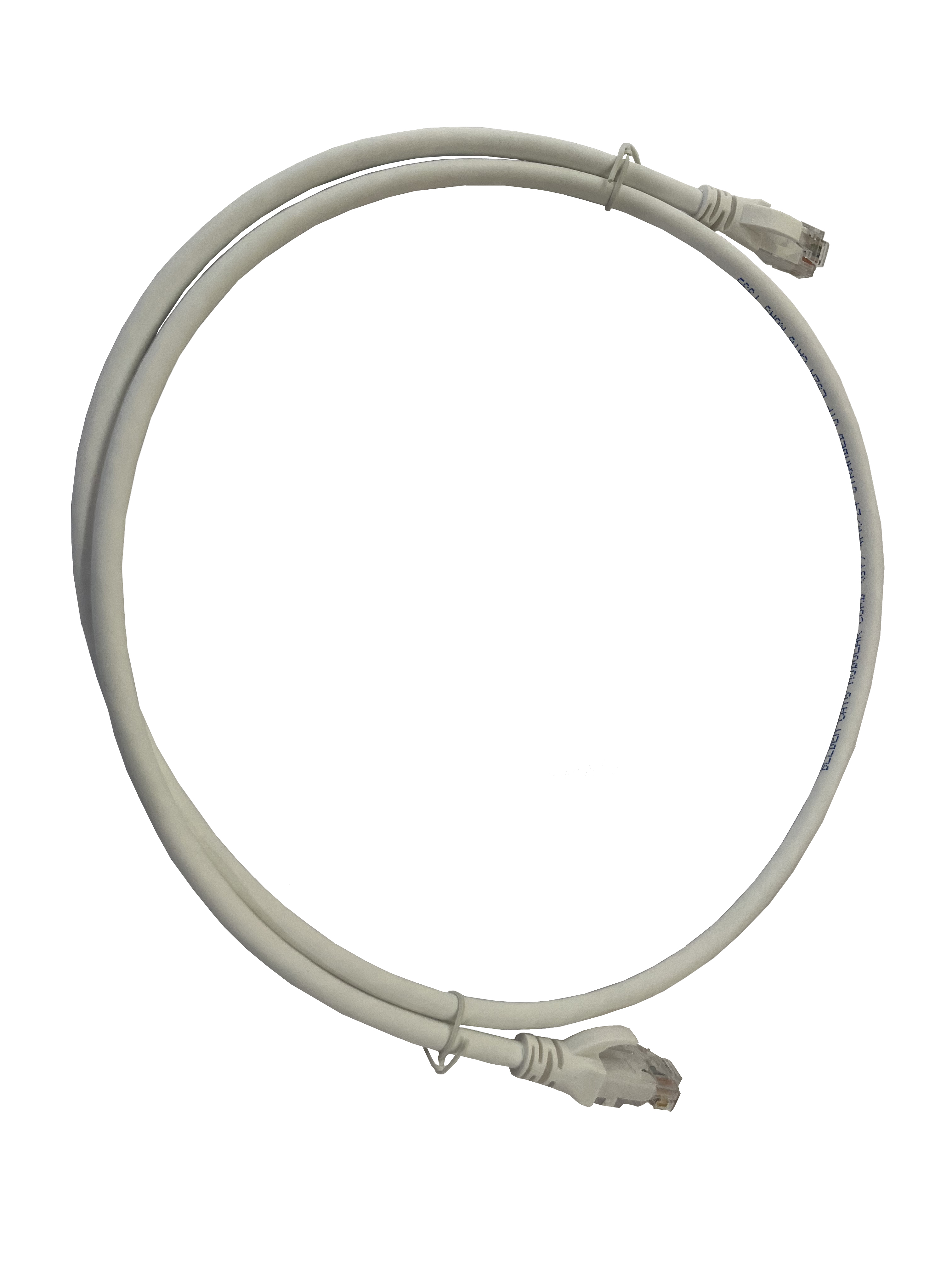

C6PBxyyzzzz CAT6, 24 AWG, UTP, LSZH GB 31247 B1, cordon de raccordement toronné, 8MOD-8MOD

Disponibilité:

Asie-Pacifique
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	No. of Pairs
24	Stranded	BC - Bare Copper	4

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Emballage	Emballage individuel dans un sac en plastique transparent

Connecteurs

Matériaux

Description	Material
Plug Housing material	PC - Polycarbonate, UL 94V-2 rated
Contact Blade material	Phosphor bronze plated with 50u’’ gold over 100u’’ nickel undercoat

Caractéristiques électriques

Résistance diélectrique	1000 VCA
Courant nominal	1.5 A
Résistance d'isolement	100 M-Ohm minimum
Résistance de contact maximale	20 mOhm

Voltage

Voltage Rating [V]
72 VDC

Plage de température

Plage de température de fonctionnement	-10°C à + 60°C

Caractéristiques mécaniques

Compatibilité fiche/prise	RJ45

Interface de terminaison

Durabilities
750 mating cycles

Normes

Conformité ISO/IEC	ISO/CEI 11801, CEI 60603-7
Catégorie de données	Catégorie 6
Conformité normes TIA/EIA	TIA-568.2-D
Conformité GB	GB 31247
Autres normes	Partie 68 de la FCC , Sous-partie F , IEC 60603-7

Programmes environnementaux et autres programmes concernés

Directive européenne 2002/95/EC (RoHS)	Oui

Notes sur le produit

Notes	Les cordons de raccordement modulaires CAT6 sont constitués d'un câble UTP CAT 6/Classe E 4 paires, 24 AWG et terminés par des fiches RJ45 aux deux extrémités, la gaine moulée offre de bonnes performances de décharge de traction. Terminé en usine et testé à 100 % pour garantir la qualité des produits. Schéma de fils T568A et T568B ainsi que différentes couleurs de gaine disponibles. GB 31247 B1 (d0, t0, a1).

Notes

Les cordons de raccordement modulaires CAT6 sont constitués d'un câble UTP CAT 6/Classe E 4 paires, 24 AWG et terminés par des fiches RJ45 aux deux extrémités, la gaine moulée offre de bonnes performances de décharge de traction. Terminé en usine et testé à 100 % pour garantir la qualité des produits. Schéma de fils T568A et T568B ainsi que différentes couleurs de gaine disponibles. GB 31247 B1 (d0, t0, a1).

Historique

Mise à jour et révision	Numéro de révision : 0.6 Date de révision : 20-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.6 Date de révision : 20-02-2025

Report An Error

Références des pièces

Article n°	Couleur	Longueur
C6PB106007F	Bleu	7 pi
C6PB106010F	Bleu	10 pi
C6PB108007F	Gris	7 pi
C6PB108010F	Gris	10 pi
C6PB105007F	Vert	7 pi
C6PB105010F	Vert	10 pi
C6PB119007F	Rose	7 pi
C6PB119010F	Rose	10 pi
C6PB102007F	Rouge	7 pi
C6PB102010F	Rouge	10 pi
C6PB109007F	Blanc	7 pi
C6PB109010F	Blanc	10 pi
C6PB104007F	Jaune	7 pi
C6PB104010F	Jaune	10 pi
