Numéro de produit: 49906A

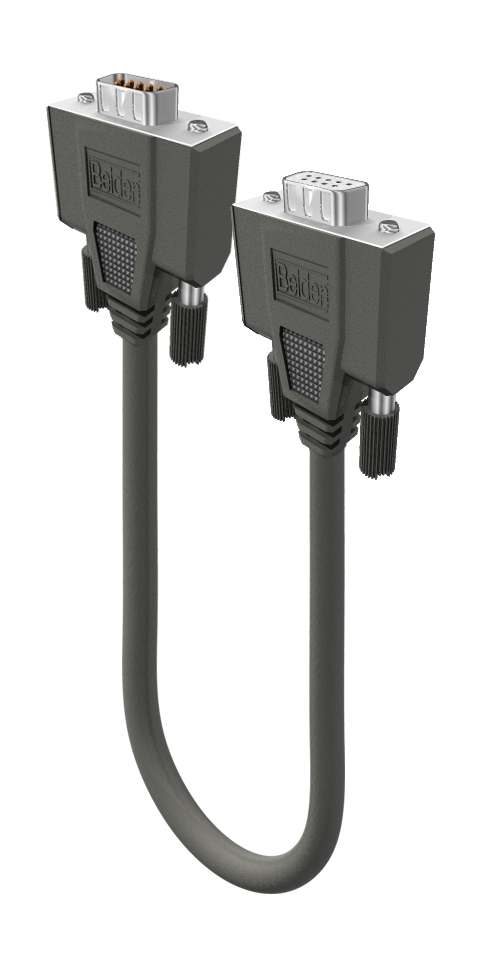

Assemblage D-Subminiature, 10 pi, (9) 24 AWG (7 x 32) TC, S-R PVC/PVC, gaine en feuille, CM

Neuf conducteurs en cuivre étamé toronnés 24 AWG (7x32), isolation PVC S-R, blindage Beldfoil®, gaine PVC, longueur de dix pieds.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
49906A
  • 49906A
1 de 1

Spécifications

Expand All

Applications recommandées

Applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Contrôle numérique basse tension (24 V, …) ; Audio niveau ligne ; câblage de panneau

Conducteur

AWG Stranding Material Nominal Diameter No. of Conductors
24 7x32 TC - Tinned Copper 0.024 in 9

Nombre de conducteurs

9

isolation

Material Nominal Wall Thickness
SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.01 in

Blindage extérieur

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% TC - Tinned Copper 24 7x32

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.244 in 0.032 in

Voltage

UL Voltage Rating
300 V RMS (UL AWM Style 2464)

Indice de température UL

80°C (UL AWM Style 2464)

Conformité NEC/(UL)

CM

Conformité au style UL AWM

AWM 2464 (300 V 80°C) (câble uniquement)

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Tension nominale UL

300 V RMS (UL AWM Style 2464)

Plénum (oui/non)

Non

Notes

Les poignées moulées sont 100 % blindées pour respecter la norme FCC et la protection contre la surtension les EMI/RFI. Tous les connecteurs sont étamés et les connecteurs mâles ont des détentes pour une connexion positive à la terre. Le câblage est point à point, le blindage étant relié à la coque du connecteur.

Mise à jour et révision

Numéro de révision : 0.370 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.370 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Couleur Longueur UPC
49906A 060S2 Chrome 10 pi 612825154396
