Chemin de câbles en fibre optique

Kit de dérivation pour goulotte de câbles en fibre, 4x4 avec couvercle, assemblage à 90 degrés, 100 mm

Disponibilité:

EMEA | amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Aperçu du produit

Environnement	Intérieur

Conception

Poids	5.291 lbs
Hauteur totale	5.905 dans (149.987 mm
Largeur totale	8.661 in
Longueur totale	3.464 in

Caractéristiques mécaniques

Tests mécaniques

Description

Matériau du produit

Matériaux

Material
Fire retardant plastic, Halogen free, UL94-VO rated

Notes sur le produit

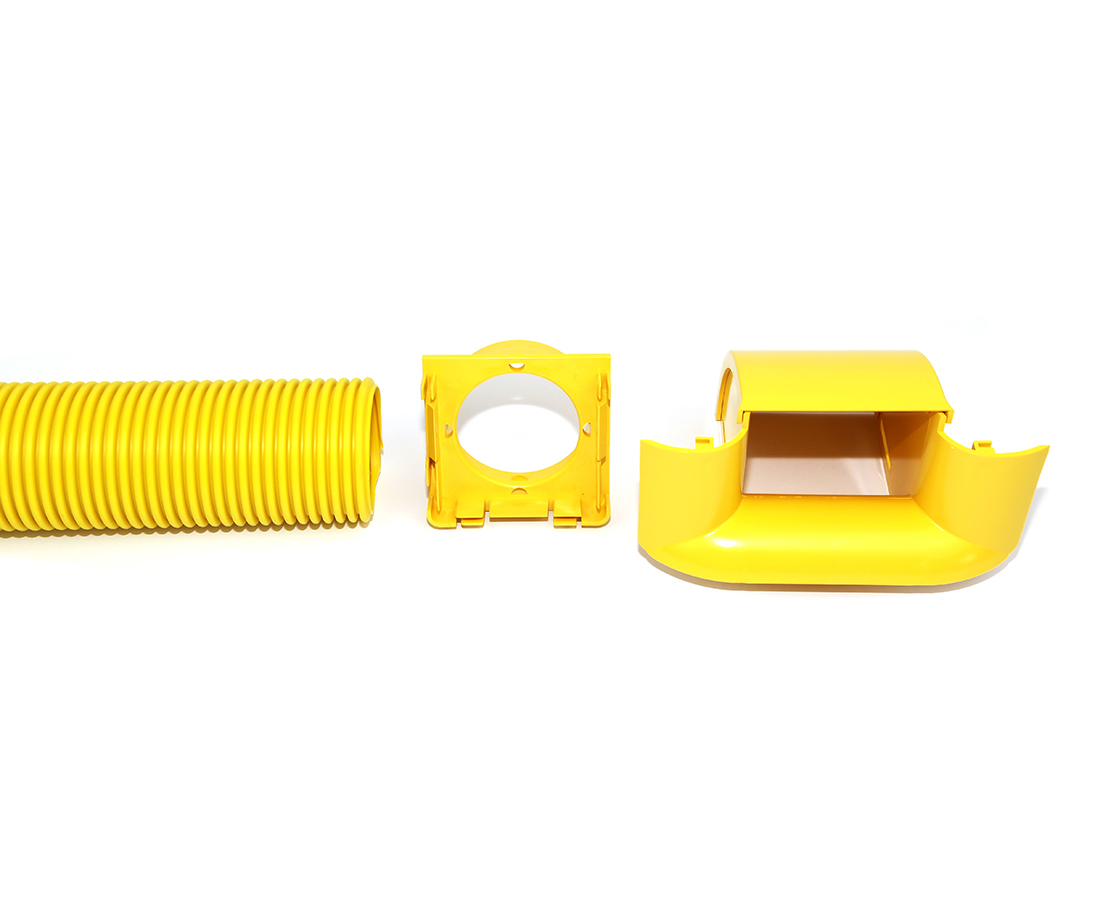

Notes	Le kit de dérivation est utilisé pour fournir une sortie sûre aux cordons de fibre optique vers l'équipement, à n'importe quel point d'un système de conduits de 100 mm, 220 mm ou 300 mm. Les cordons de fibre optique peuvent ainsi descendre verticalement vers un rack. L'unité de dérivation se clipse directement dans une découpe, 1 découpe de large x 75 mm de profondeur, réalisée à l'aide de l'outil de découpe. La coupe est effectuée jusqu'à la partie supérieure des conduits, la nervure longitudinale la plus haute. Ce kit de conduit de 100 mm x 100 mm, 90˚, à démontage vers le bas, comporte un tube convoluté de grand diamètre sortant de l'unité. Le tube mesure 75 mm de diamètre intérieur et 88 mm de diamètre extérieur. Doté d'une extrémité carrée préparée, il se visse dans l'orifice de sortie correspondant. ØØ Le conduit à 90 degrés vers le bas est doté d'un couvercle amovible à encliquetage. Alternativement, le bord du conduit peut être préparé à l'aide d'une scie avec le gabarit de découpe disponible séparément.

Notes

Le kit de dérivation est utilisé pour fournir une sortie sûre aux cordons de fibre optique vers l'équipement, à n'importe quel point d'un système de conduits de 100 mm, 220 mm ou 300 mm. Les cordons de fibre optique peuvent ainsi descendre verticalement vers un rack. L'unité de dérivation se clipse directement dans une découpe, 1 découpe de large x 75 mm de profondeur, réalisée à l'aide de l'outil de découpe. La coupe est effectuée jusqu'à la partie supérieure des conduits, la nervure longitudinale la plus haute. Ce kit de conduit de 100 mm x 100 mm, 90˚, à démontage vers le bas, comporte un tube convoluté de grand diamètre sortant de l'unité. Le tube mesure 75 mm de diamètre intérieur et 88 mm de diamètre extérieur. Doté d'une extrémité carrée préparée, il se visse dans l'orifice de sortie correspondant. ØØ Le conduit à 90 degrés vers le bas est doté d'un couvercle amovible à encliquetage. Alternativement, le bord du conduit peut être préparé à l'aide d'une scie avec le gabarit de découpe disponible séparément.
