Chemin de câbles à fibres optiques

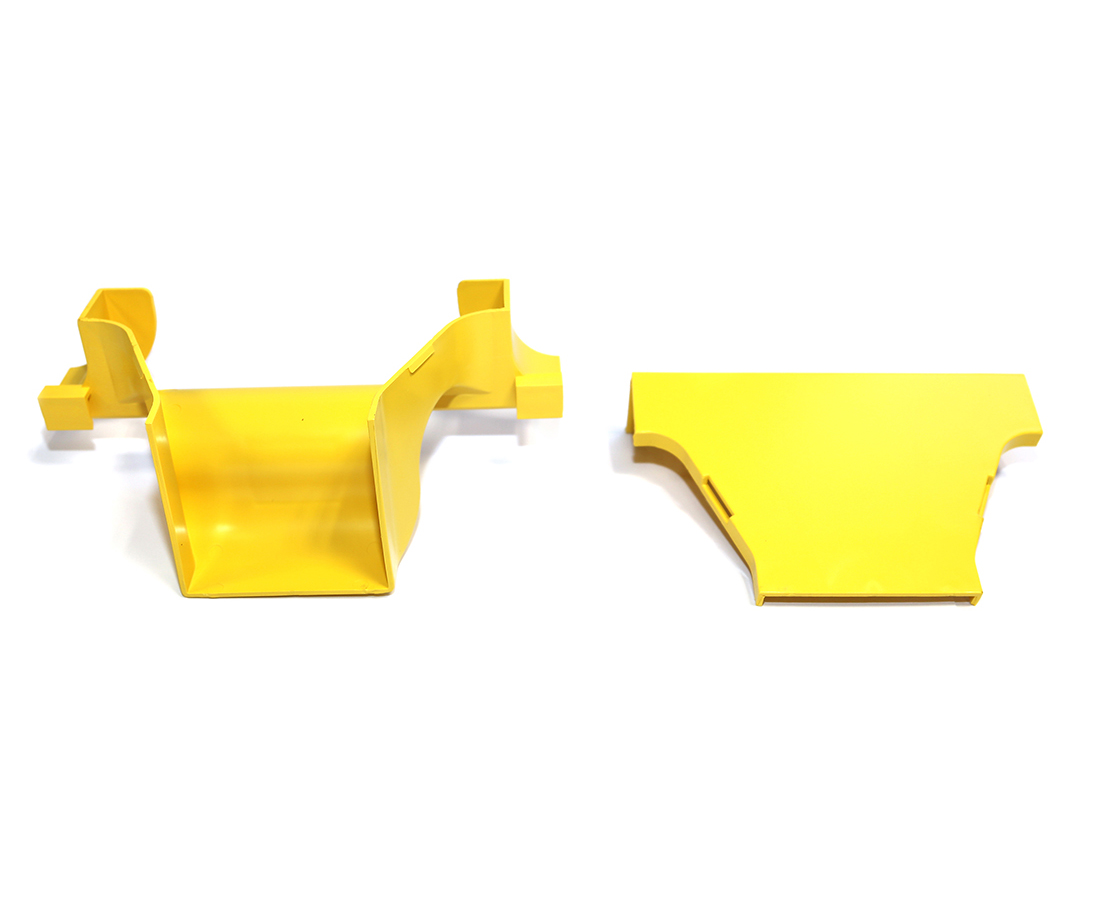

Ensemble de dérivation par-dessus le chemin de câbles en fibre optique, 300 mm

Disponibilité:

EMEA | amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Aperçu du produit

Environnement	Intérieur

Conception

Poids	0.947 lbs
Hauteur totale	4.015 dans (101.981 mm
Largeur totale	10.984 in
Longueur totale	5.669 in

Caractéristiques mécaniques

Tests mécaniques

Description

Notes sur le produit

Notes	Cet ensemble de sortie supérieure pour cordon de fibre optique permet aux cordons individuels de sortir n'importe où sur une longueur de conduit droit de 100 mm, 220 mm & 300 mm. L'unité s'adapte simplement le long du bord du conduit, c'est-à-dire que le côté du conduit n'est pas spécialement préparé ou coupé. Les cordons de fibres optiques sortants sont guidés à travers un MBR de 30 mm tout en complétant ce changement de direction. Le guide de sortie peut être connecté à un conduit de 100 mm, en utilisant soit : un raccord sans fente ou un raccord standard. Alternativement, la sortie de 100 mm peut être connectée à n'importe quelle taille de conduit standard, selon les besoins, à l'aide d'adaptateurs de conduit standard. L'assemblage de sortie supérieure est livré avec une vis, qui agit comme un support sur le côté du conduit. Pour les applications exigeantes, l'unité peut être montée sur un support en acier boulonné à la zone centrale, au milieu de l'unité. Le support de montage en acier est disponible séparément. Le support de montage peut se fixer à n'importe quelle pièce de montage de conduit standard. L'unité est fournie avec un couvercle amovible. Les couvercles de conduit pour conduits de 100 mm, 220 mm et 300 mm sont disponibles séparément. & Ces éléments couvrent la zone du conduit derrière l'ensemble de la sortie supérieure.

Notes

Cet ensemble de sortie supérieure pour cordon de fibre optique permet aux cordons individuels de sortir n'importe où sur une longueur de conduit droit de 100 mm, 220 mm & 300 mm. L'unité s'adapte simplement le long du bord du conduit, c'est-à-dire que le côté du conduit n'est pas spécialement préparé ou coupé. Les cordons de fibres optiques sortants sont guidés à travers un MBR de 30 mm tout en complétant ce changement de direction. Le guide de sortie peut être connecté à un conduit de 100 mm, en utilisant soit : un raccord sans fente ou un raccord standard. Alternativement, la sortie de 100 mm peut être connectée à n'importe quelle taille de conduit standard, selon les besoins, à l'aide d'adaptateurs de conduit standard. L'assemblage de sortie supérieure est livré avec une vis, qui agit comme un support sur le côté du conduit. Pour les applications exigeantes, l'unité peut être montée sur un support en acier boulonné à la zone centrale, au milieu de l'unité. Le support de montage en acier est disponible séparément. Le support de montage peut se fixer à n'importe quelle pièce de montage de conduit standard. L'unité est fournie avec un couvercle amovible. Les couvercles de conduit pour conduits de 100 mm, 220 mm et 300 mm sont disponibles séparément. & Ces éléments couvrent la zone du conduit derrière l'ensemble de la sortie supérieure.
