Chemin de câbles à fibres optiques

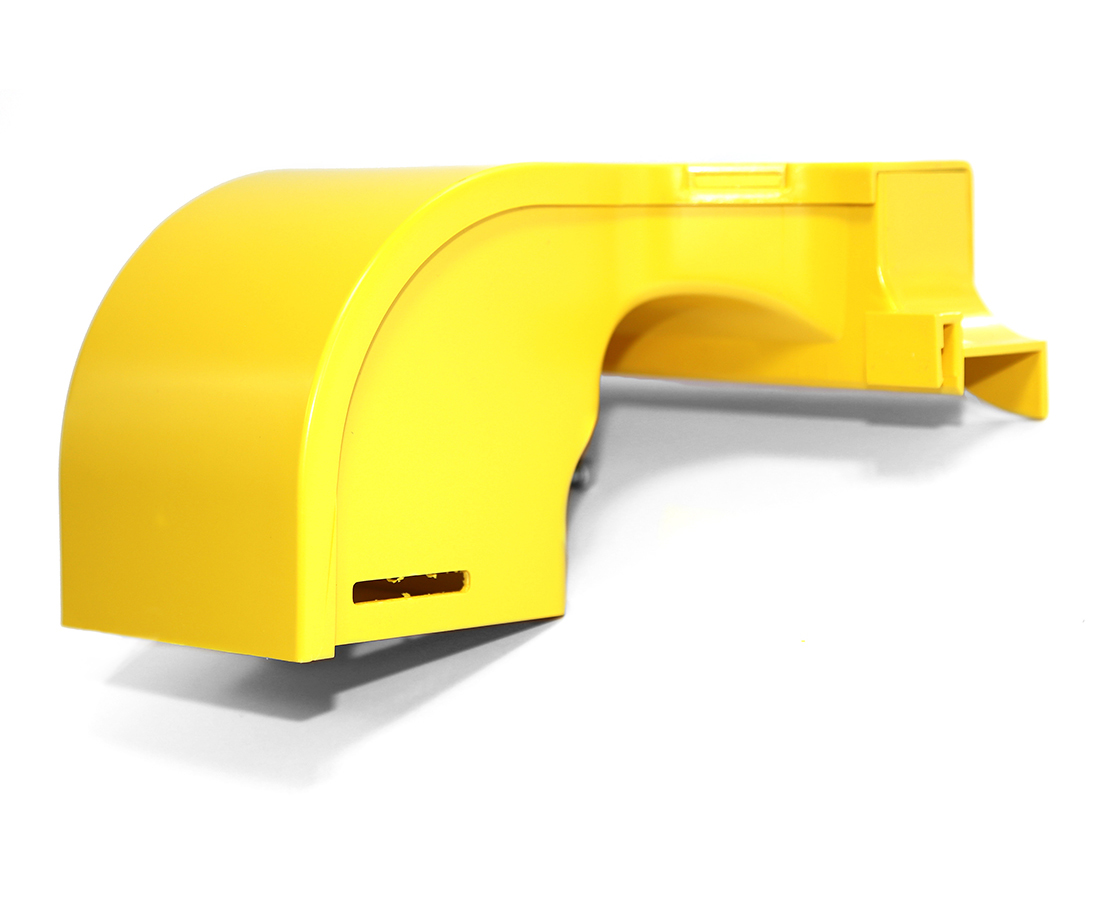

Sortie supérieure pour canalisation en fibre, chute verticale, 4 x 4, avec couvercle, vertical, jaune

Disponibilité:

EMEA | amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Aperçu du produit

Environnement	Intérieur

Conception

Poids	0.925 lbs
Hauteur totale	8.267 dans (209.982 mm
Largeur totale	10.984 in
Longueur totale	5.118 in

Caractéristiques mécaniques

Tests mécaniques

Description

Notes sur le produit

Notes	Cet ensemble de sortie supérieure, sortie verticale, vers le bas, pour cordons de fibre optique, permet aux cordons individuels de sortir, verticalement vers le bas, n'importe où sur une longueur de conduit droit de 100 mm, 220 mm & 300 mm. L'unité s'adapte simplement le long du bord du conduit, c'est-à-dire que le côté du conduit n'est pas spécialement préparé ou coupé. Les cordons de fibres optiques sortants sont guidés à travers un MBR de 30 mm tout en complétant ce changement de direction. La courbe de sortie n'a pas de nervures, c'est-à-dire qu'il n'y a rien pour restreindre la libre circulation naturelle des cordons de fibres optiques. Le guide de sortie peut être connecté à un conduit de 100 mm, à l'aide d'un raccord sans fente (un raccord standard peut également être utilisé). Alternativement, la sortie de 100 mm peut être connectée à n'importe quelle taille de conduit standard, selon les besoins, à l'aide d'adaptateurs de conduit standard. L'ensemble de sortie supérieure est fourni avec une vis qui sert de support à la sortie latérale du conduit. Pour les applications lourdes, l'unité peut être montée sur un support en acier, qui est boulonné au centre de l'unité. Le support de montage en acier est disponible séparément. Le support de montage peut se fixer à n'importe quelle pièce de montage de conduit standard. Cette unité est livrée avec un couvercle amovible. Les couvercles de conduit pour conduits de 100 mm, 220 mm et 300 mm sont disponibles séparément. Ces articles couvrent la zone du conduit derrière l'ensemble de sortie supérieure. &

Notes

Cet ensemble de sortie supérieure, sortie verticale, vers le bas, pour cordons de fibre optique, permet aux cordons individuels de sortir, verticalement vers le bas, n'importe où sur une longueur de conduit droit de 100 mm, 220 mm & 300 mm. L'unité s'adapte simplement le long du bord du conduit, c'est-à-dire que le côté du conduit n'est pas spécialement préparé ou coupé. Les cordons de fibres optiques sortants sont guidés à travers un MBR de 30 mm tout en complétant ce changement de direction. La courbe de sortie n'a pas de nervures, c'est-à-dire qu'il n'y a rien pour restreindre la libre circulation naturelle des cordons de fibres optiques. Le guide de sortie peut être connecté à un conduit de 100 mm, à l'aide d'un raccord sans fente (un raccord standard peut également être utilisé). Alternativement, la sortie de 100 mm peut être connectée à n'importe quelle taille de conduit standard, selon les besoins, à l'aide d'adaptateurs de conduit standard. L'ensemble de sortie supérieure est fourni avec une vis qui sert de support à la sortie latérale du conduit. Pour les applications lourdes, l'unité peut être montée sur un support en acier, qui est boulonné au centre de l'unité. Le support de montage en acier est disponible séparément. Le support de montage peut se fixer à n'importe quelle pièce de montage de conduit standard. Cette unité est livrée avec un couvercle amovible. Les couvercles de conduit pour conduits de 100 mm, 220 mm et 300 mm sont disponibles séparément. Ces articles couvrent la zone du conduit derrière l'ensemble de sortie supérieure. &
