Chemin de câbles en fibre optique

Kit de support vertical pour montage de chemin de câbles en fibre, compatible avec conduit de 220 mm

Disponibilité:

EMEA | amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Aperçu du produit

Environnement	Intérieur

Conception

Poids	1.212 lbs
Hauteur totale	4.055 dans (102.997 mm
Largeur totale	1.574 in
Longueur totale	7.480 in

Caractéristiques mécaniques

Tests mécaniques

Description

Matériau du produit

Matériaux

Material
Mild steel, Nickel Plated finish

Notes sur le produit

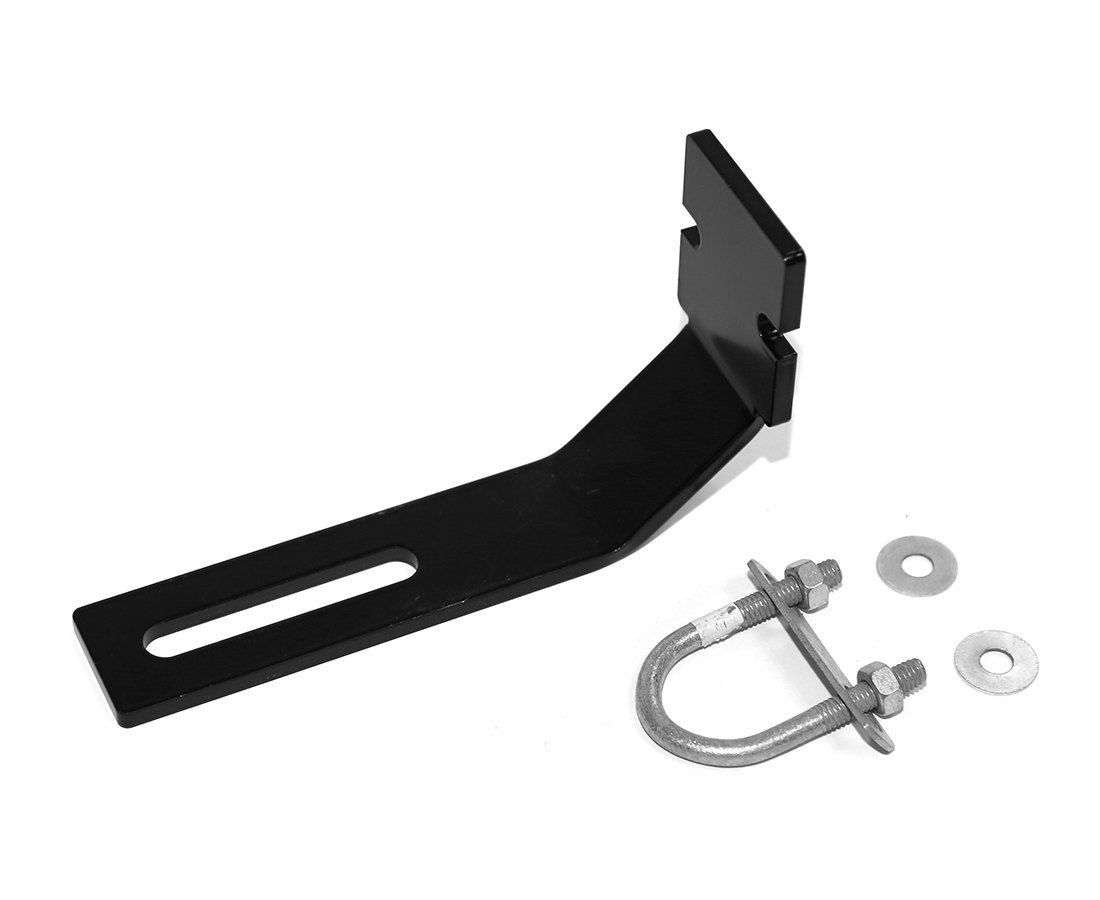

Notes	Cette pince permet de fixer un système de conduits de 220 ou 100 mm à un tube de diamètre (jusqu'à) 30 mm (1”) ou à des tubes carrés de 25 mm (1”) dans un système sous plancher. Il se compose d'un support fendu et d'un boulon en U qui s'adaptent au tube rond standard ou carré vertical utilisé dans la plupart des systèmes de sous-plancher. Il est fixé au tube par le support et le boulon en U, qui serrent le tube entre le support et le boulon en U. Deux rondelles surdimensionnées de 8 mm de diamètre sont incluses pour faciliter le serrage sur le tube vertical carré RHS, ainsi que sur le tube rond. Une seule fente longue permet un réglage horizontal. Le support de montage du conduit est fixé à la fente pour maintenir la gaine en place. Ces supports sont disponibles séparément.

Notes

Cette pince permet de fixer un système de conduits de 220 ou 100 mm à un tube de diamètre (jusqu'à) 30 mm (1”) ou à des tubes carrés de 25 mm (1”) dans un système sous plancher. Il se compose d'un support fendu et d'un boulon en U qui s'adaptent au tube rond standard ou carré vertical utilisé dans la plupart des systèmes de sous-plancher. Il est fixé au tube par le support et le boulon en U, qui serrent le tube entre le support et le boulon en U. Deux rondelles surdimensionnées de 8 mm de diamètre sont incluses pour faciliter le serrage sur le tube vertical carré RHS, ainsi que sur le tube rond. Une seule fente longue permet un réglage horizontal. Le support de montage du conduit est fixé à la fente pour maintenir la gaine en place. Ces supports sont disponibles séparément.
