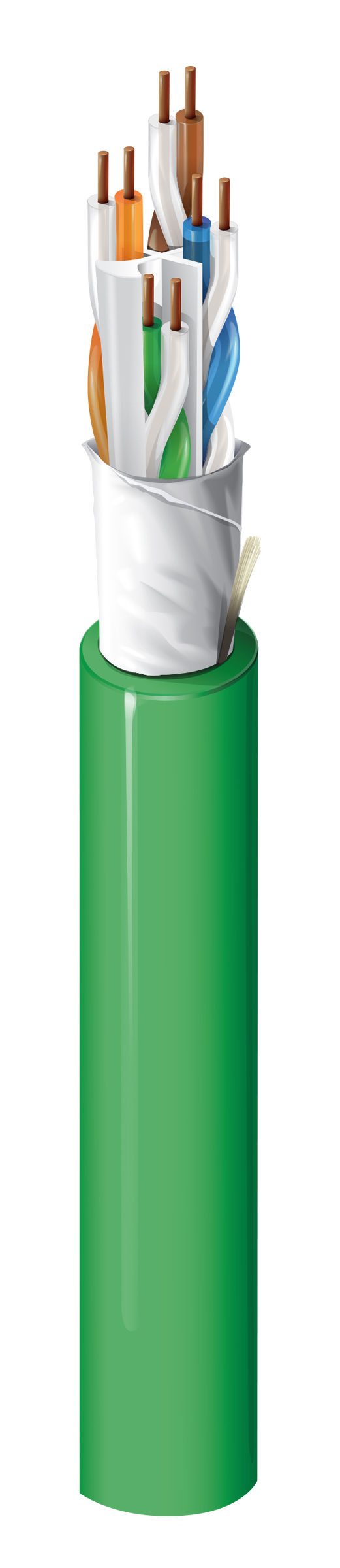

Spéciaux - 10GXS24

Câble horizontal de catégorie 6A amélioré (625 MHz), 4 paires, U/UTP non blindé, sans halogène, pour locaux, conducteurs en cuivre nu massif 23 AWG, isolation en polyoléfine, technologies brevetées EquiSpline™ & EquiBlock™, cordon de déchirure, gaine LSZH

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble horizontal sur site, Ethernet 10 Gigabit, sans fil, Wi-Fi, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM, vidéo composante ou composite NTSC/PAL, audio numérique AES/EBU, AES51, RS-422, environnements bruyants, PoE, PoE Plus
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	No. of Pairs
23	Solid	BC - Bare Copper	4

Nombre de conducteurs	8
Nombre total de paires	4

isolation

Material
PO - Polyolefin

Construction à paires collées	s/o

Nuancier

Number	Color
1	White & Blue
2	White & Orange
3	White & Green
4	White & Brown

Gaine extérieure

Material	Material Trade Name	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Haloarrest®	0.275 in	Yes

Caractéristiques électriques

Résistance en courant continu du conducteur

Max. Conductor DCR	Max. DCR Unbalance	Max DCR Unbalanced Between Pairs [%]
82 Ohm/km	3.0 %	5.0 %

Capacité

Max. Capacitance Unbalance	Nom.Mutual Capacitance
45 pF/100m	17 pF/ft

Délai

Max. Delay	Max. Delay Skew	Nominal Velocity of Propagation (VP) [%]
537.6 ns/100m	45 ns/100m	65%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted)	Max./Min. Fitted Impedance	Min. PSANEXT	Min. PSAACRF	Min. TCL [dB]	Min. ELTCTL [dB]
1 MHz	2.1 dB/100m	75.3 dB	73.2 dB	74.8 dB	20.0 dB	100 ± 15 Ohm	105 ± 10 Ohm	75.0 dB	77.0 dB	40.0 dB	35.0 dB
4 MHz	3.8 dB/100m	66.3 dB	62.5 dB	62.8 dB	23.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	76.2 dB	40.0 dB	23.0 dB
8 MHz	5.3 dB/100m	61.8 dB	56.5 dB	56.7 dB	24.5 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	70.1 dB	40.0 dB	16.9 dB
10 MHz	5.9 dB/100m	60.3 dB	54.4 dB	54.8 dB	25.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	68.2 dB	40.0 dB	15.0 dB
16 MHz	7.4 dB/100m	57.2 dB	49.8 dB	50.7 dB	25.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	64.1 dB	38.0 dB	10.9 dB
20 MHz	8.3 dB/100m	55.8 dB	47.5 dB	48.8 dB	25.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	62.2 dB	37.0 dB	9.0 dB
25 MHz	9.3 dB/100m	54.3 dB	45.0 dB	46.8 dB	24.3 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	60.2 dB	36.0 dB	7.0 dB
31.25 MHz	10.4 dB/100m	52.9 dB	42.5 dB	44.9 dB	23.6 dB	100 ± 15 Ohm	100 ± 10 Ohm	75.0 dB	58.3 dB	35.1 dB	5.1 dB
62.5 MHz	14.8 dB/100m	48.4 dB	33.6 dB	38.9 dB	21.5 dB	100 ± 15 Ohm	100 ± 10 Ohm	73.6 dB	52.3 dB	32.0 dB
100 MHz	18.9 dB/100m	45.3 dB	26.4 dB	34.8 dB	20.1 dB	100 ± 15 Ohm	100 ± 10 Ohm	70.5 dB	48.2 dB	30.0 dB
200 MHz	27.0 dB/100m	40.8 dB	13.8 dB	28.8 dB	18.0 dB	100 ± 22 Ohm	100 ± 10 Ohm	66.0 dB	42.2 dB	27.0 dB
250 MHz	30.4 dB/100m	39.3 dB	9.0 dB	26.8 dB	17.3 dB	100 ± 32 Ohm	100 ± 10 Ohm	64.5 dB	40.2 dB	26.0 dB
300 MHz	33.5 dB/100m	38.1 dB	4.6 dB	25.3 dB	16.8 dB	100 ± 32 Ohm	100 ± 10 Ohm	63.3 dB	38.7 dB	25.2 dB
350 MHz	36.3 dB/100m	37.1 dB	0.8 dB	23.9 dB	16.3 dB	100 ± 32 Ohm	100 ± 10 Ohm	62.3 dB	37.3 dB	24.6 dB
400 MHz	39.0 dB/100m	36.3 dB		22.8 dB	15.9 dB	100 ± 32 Ohm	100 ± 10 Ohm	61.5 dB	36.2 dB	24.0 dB
450 MHz	41.5 dB/100m	35.5 dB		21.7 dB	15.5 dB	100 ± 32 Ohm	100 ± 10 Ohm	60.7 dB	35.1 dB	23.5 dB
500 MHz	43.9 dB/100m	34.8 dB		20.8 dB	15.2 dB	100 ± 32 Ohm	100 ± 10 Ohm	60.0 dB	34.2 dB	23.0 dB
550 MHz	46.2 dB/100m	33.2 dB		20.0 dB	14.9 dB	100 ± 32 Ohm	100 ± 10 Ohm	59.4 dB	33.4 dB
600 MHz	48.4 dB/100m	32.6 dB		19.2 dB	14.7 dB	100 ± 32 Ohm	100 ± 10 Ohm	58.8 dB	32.6 dB
625 MHz	49.5 dB/100m	32.4 dB		18.9 dB	14.5 dB	100 ± 32 Ohm	100 ± 10 Ohm	58.6 dB	32.3 dB
750 MHz	54.7 dB/100m	32.2 dB		17.3 dB	14.0 dB			57.4 dB	30.7 dB
860 MHz	58.9 dB/100m	31.3 dB		16.1 dB	13.6 dB			56.5 dB	29.5 dB

Voltage

UL Voltage Rating
300 V RMS

Plage de température

Plage de température d'installation	0°C À + 50°C
Température nominale non UL	75°C
Plage de température de stockage	-20°C À + 75°C
Plage de température de fonctionnement	-20°C À +75°C

Caractéristiques mécaniques

Poids câble en vrac	35 lbs/1000ft
Tension de traction maximale recommandée	25 lbs
Rayon de courbure minimal des axes mineurs	1.25 in

Normes

Conformité ISO/IEC	ISO/IEC 11801-1, IEC 61156-5
Conformité ANSI	S-116-732-2013 Catégorie 6A, ANSI/NEMA WC-66 Catégorie 6A
Conformité normes TIA/EIA	ANSI/TIA-568,2-D, catégorie 6A
Conformité IEEE	IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/11/EC (BFR)	Oui
Directive UE 2011/65/EU (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Directive UE 2015/863/EU (amendement RoHS 2)	Oui
Conformité aux directives européennes	Oui
Marquage CE UE	Non
Conformité EU REACH SVHC (jj/mm/aaaa)	2019-01-15

Utilisation

Utilisation - Aérien	Non
Utilisation - Enterrement	Non
Utilisation – Emplacements dangereux	Non
Utilisation – Intérieur	Oui
Utilisation – Non halogéné	Oui
Utilisation – Résistance aux hydrocarbures	Non
Utilisation – Extérieur	Non
Utilisation – Résistance à la lumière	Non

Plénum/non-plénum

Plénum (oui/non)	Non
Numéro du plénum	10GXS13

Numéros de pièces associées

Numéro non-plénum	10GXS12

Notes sur le produit

Notes	Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 625 MHz servent uniquement à des fins techniques. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0.
